Paso 7: La mesa de Router: Router Levante, tapa de tabla y aparatosa Router Levante pista
El siguiente proyecto de parada fue un encargo router de mesa... una mesa de fresadora muy grande. La razón por la que quería una mesa de fresadora grande fue para que la capacidad de cortar los bordes del cojinete en tambores grandes... Estoy hablando de 32" de diámetro concierto bombo grande. Una mesa grande que en una pequeña tienda ha de ser multifuncional para justificarse (al menos en mi mente), por lo que también serviría como mi tabla de montaje/Banco de trabajo y avance de la mesa para la Sierra de mesa. No era un trabajo pequeño... de hecho, quería apuñalar a mí en la garganta por el tiempo que finalmente lo terminé.
La elevación de Router

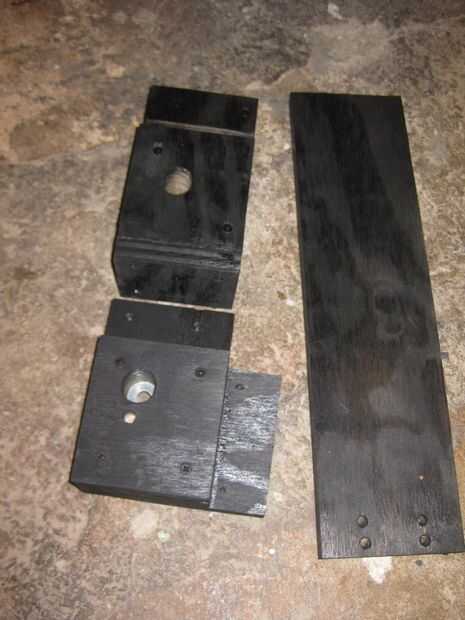

Comencé con la construcción de un ascensor de router usando planes de John Heisz. John es claramente detallado, así que era muy fácil de construir. Está construido de madera contrachapada y hardware estándar y utiliza un plan inclinado para el mecanismo de elevación. La única parte que tenía que ordenar en línea era el rodamiento y son baratas en Amazon.

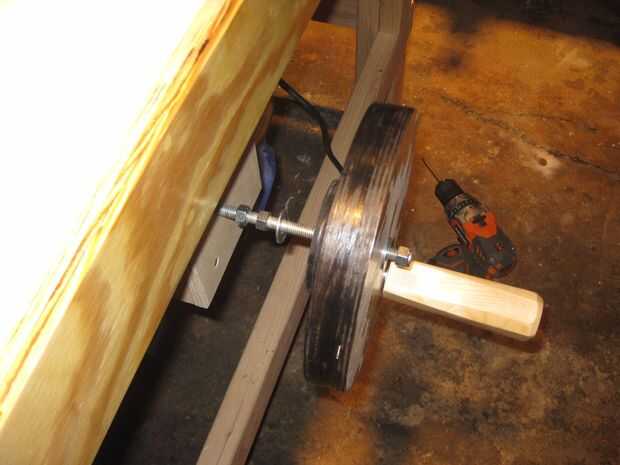

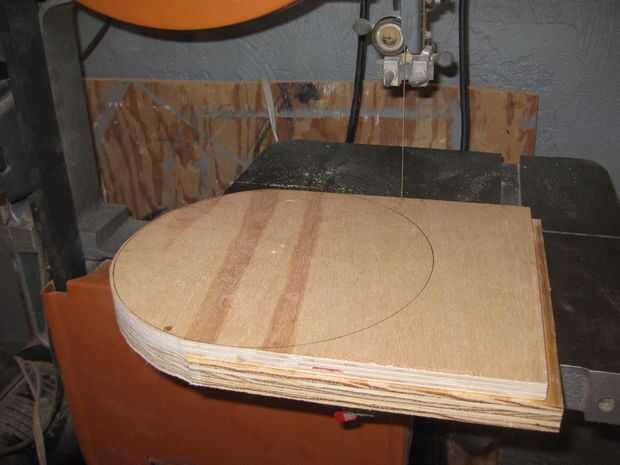

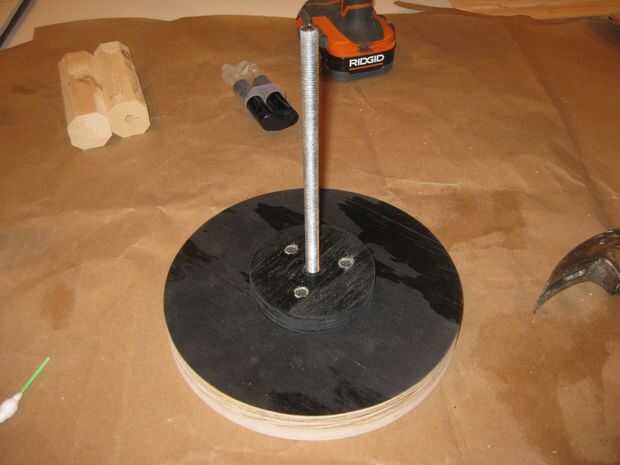

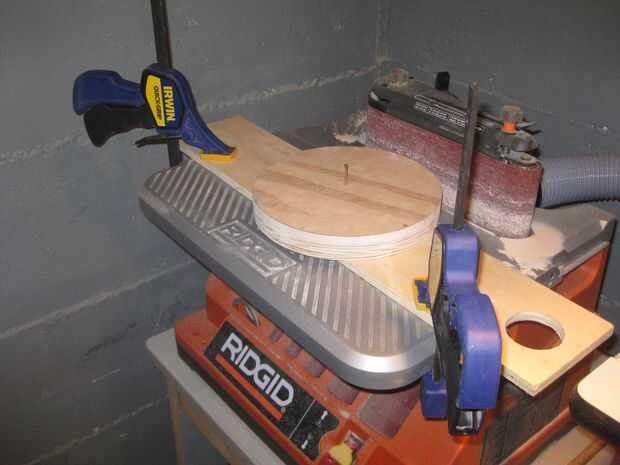

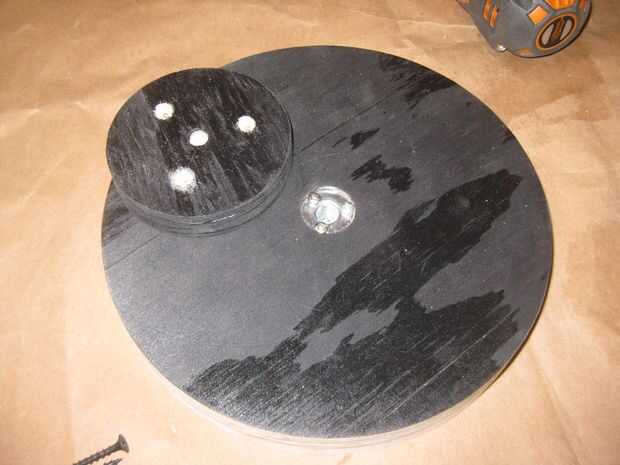

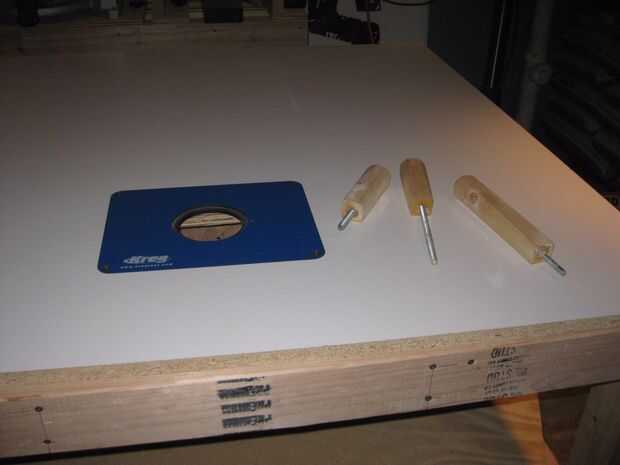

Para los mecanismos de bloqueo (ajuste de la altura por ejemplo), hice asas de corte de 2 x 4 offs. En octógonos en la mesa de sierra y entonces perforado usando oscilante banda lijadora. Para el mecanismo de elevación, hizo una rueda de dos trozos de 3/4" laminado juntos, pero en la Sierra de cinta y lijar a la lijadora de banda oscilante. Es una variación de la rueda en los planes de John.
La tapa de tabla

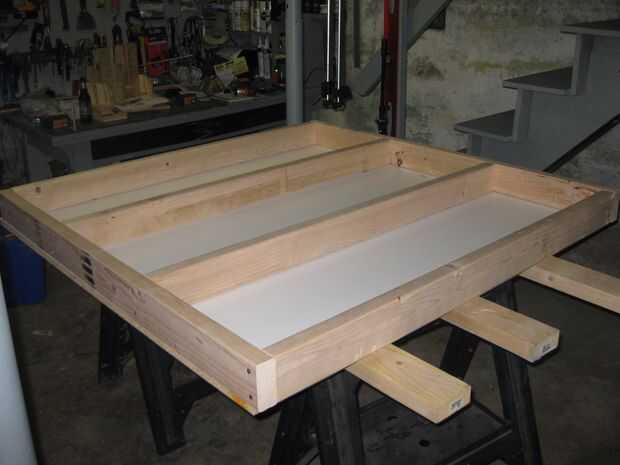

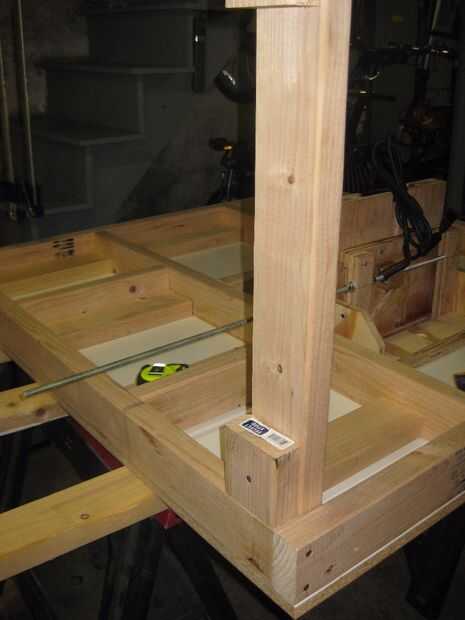

Para la tapa, decidí usar melamina porque pensé que sería más barato y más fácil que tratar con cemento de contacto y laminado. En retrospectiva, yo deseo que había ido con la madera y laminado porque el núcleo de la melamina es una forma de tablero de viruta y los bordes de la melamina de la rotura y chip fácilmente. Que se dice, he utilizado 3/4 la melamina y la hoja fue 49" de ancho, así que corte la longitud a 49" así. Comencé por enmarcar a los lados [2 longitudes de 49"] y dos de 46". A continuación, encontrar el punto central y utiliza el ascensor para determinar la colocación de la estructura interior.

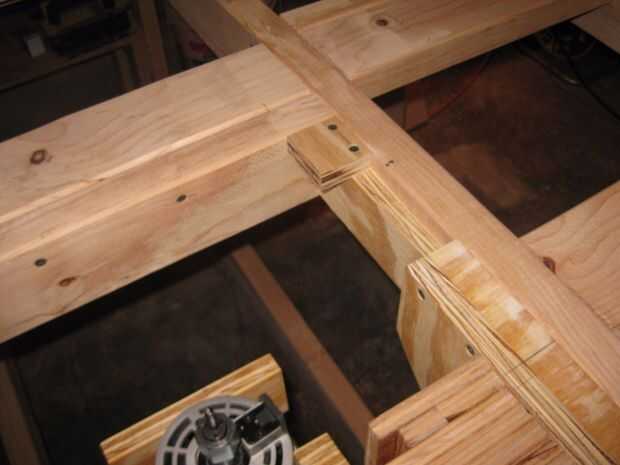

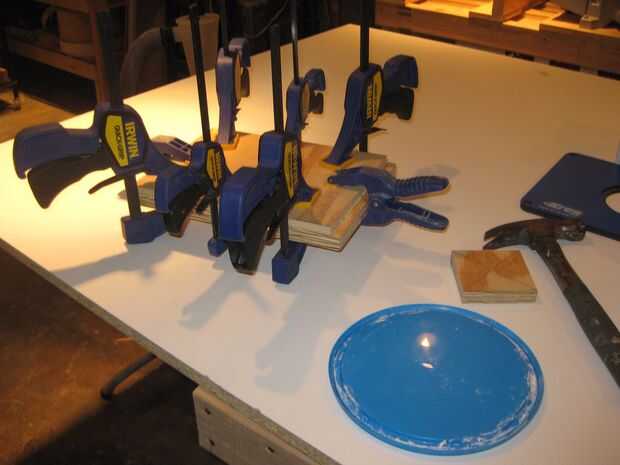

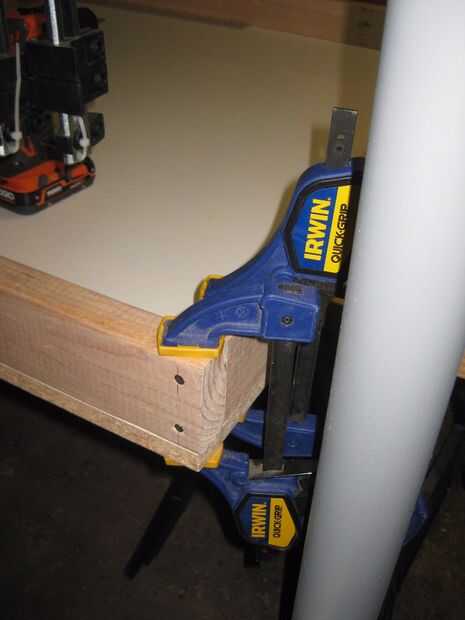

Para dar rigidez a todo para arriba, he añadido tableros más pequeños como bloqueo... similares a enmarcar una baraja supongo. Aviso que hice realmente formas de "L" para el bloqueo. Esto añade más superficie en la que la parte superior se encuentra, pero también crea la capacidad de colocar la tapa de debajo y no tiene que usar tornillos de 4". También, construí esta mesa boca abajo y estaba usando las abrazaderas para asegurar todos los de la estructura fue apretado a la melamina durante el montaje. Fue lo mejor que podía en un intento de mantener todos los 2x4s al ras en la parte superior... y por lo tanto, terminan con una mesa de nivel.
Las complicadas y nunca utiliza Router Levante pista [comienza con cuadro #13 de esta sección]
Si la máquina del tiempo que estoy construyendo fueron acabada, yo en el tiempo y patada en mi culo para esta próxima idea. Decidí que sería beneficioso si el ascensor todo router montó en una pista para que no sólo podría tener mi placa del router hacia el borde de la mesa, pero luego pude Deslice la elevación en el centro de la mesa cuando quise cortar los bordes del cojinete en los enormes tambores. En retrospectiva, la mejor idea sería poner sólo dos routers y ascensores en la tabla. Lo mejor es que la placa en el borde y cortar los bordes del cojinete de enormes tambores en la parte trasera de la broca... la mesa soporta el tambor entero y se puede ver lo que está haciendo. Pero bueno... Si alguna vez quiere mover el ascensor entero para el centro de la mesa, puede... así que supongo que estoy preparado.

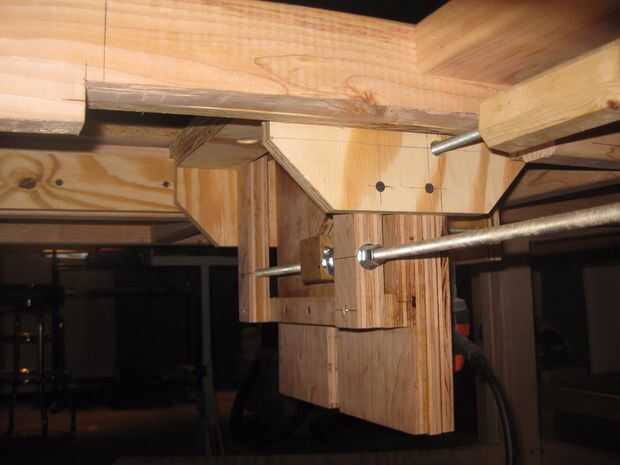

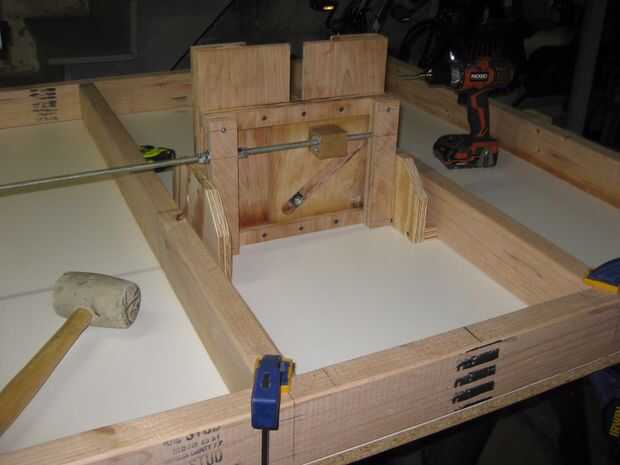

Así que... el ascensor encaja perfectamente entre los dos centro 2x4s. Colocar el ascensor en su lugar, agrega una tira de 3/4" a cada lado y había atornillada en el 2 x 4. Esto colocó el grueso de la madera por debajo de la tapa de melamina y mantiene la elevación en esta pista. En la parte superior, he añadido un bloque de tope de madera a cada lado, que se detendría el ascensor en el centro de la mesa.
Problema #1: En la parte inferior de la mesa, noté que uno de los 2x4s bloqueado el lugar de la cerradura del ajuste de altura... así que tuve que cortar una muesca grande

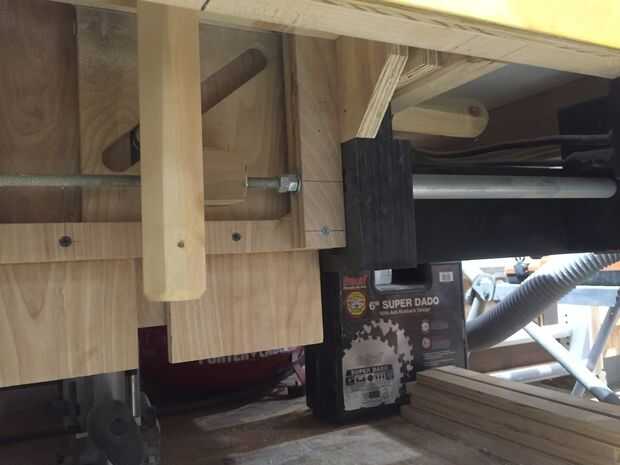

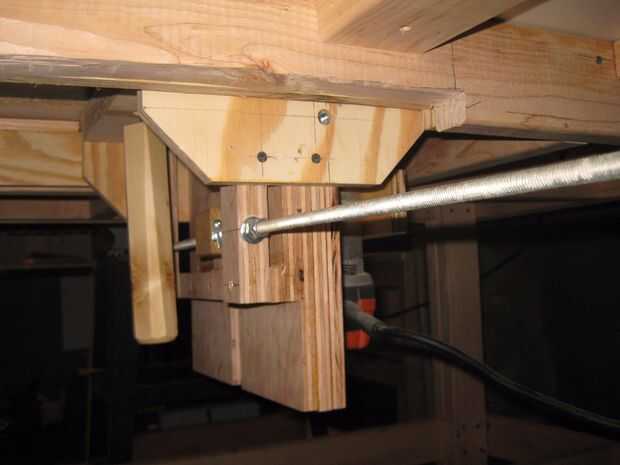

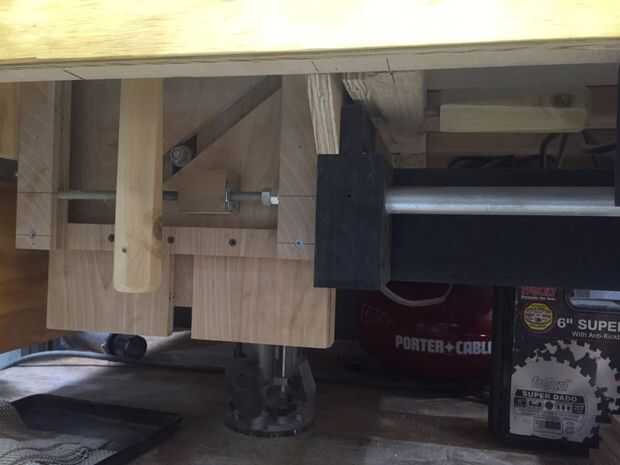

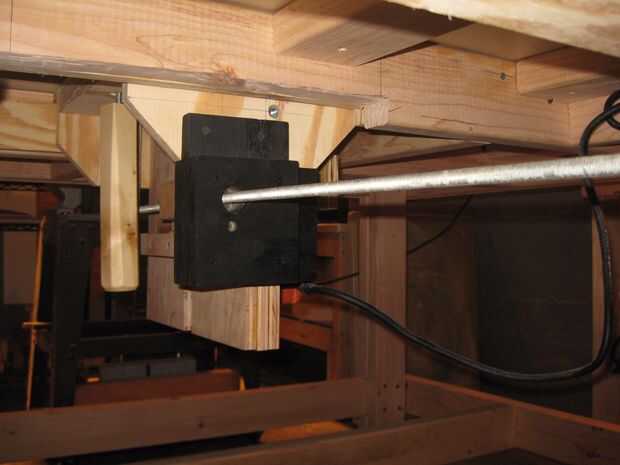

Problema #2: La varilla roscada para subir y bajar el ascensor era más 3' largo... así que se bamboleaban mucho. Bastante fácil de hacer un soporte para que en el borde de la mesa... salvo tiene que deslizar con el ascensor... joder. Terminé en una extensión de madera contrachapada que abarcó hasta el borde de la mesa y montó en una segunda pista de la ingeniería. Solo no fue suficiente para tomar el giro excéntrico de la varilla roscada al girar la rueda, por lo que añadir una longitud de EMT. En dos puntos en la varilla roscada, trabó una lavadora con el mismo ID como la EMT en lugar con las tuercas y bloqueo apretado. Estos mantener la varilla centrada dentro de la EMT y realmente hace un gran trabajo de estabilizar el mecanismo.
Al final, la idea funciona. No es necesario y no utilizarlo, pero fue un muy buen ejercicio para mi cerebro en términos de diseño y resolución de problemas.
