Paso 2: EL conductor junta
![]()
![]()
![]()
![]()

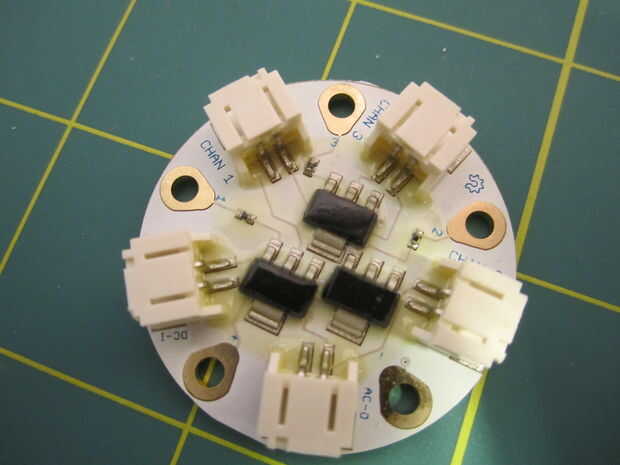

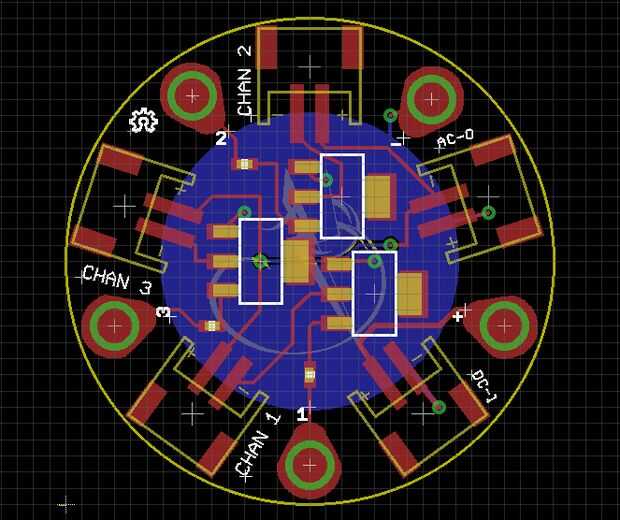

El Driver de EL tablero es un proyecto de hardware open source y debería sentir libre descargar los archivos de águila de electricstitches.com. El tablero tiene 5 JST viviendas y 5 agujeros lo suficientemente grandes como para varios bucles de hilo conductor. Cada agujero y JST vivienda es marcadas en azul.
AC-O es la caja de JST donde usted debe conectar la
Salida de la CA del inversor y
DC-I es el JST de viviendas donde usted debe conectar la
Entrada de C.C. del inversor. Además, se coser plus a más y menos que menos de LilyPad Arduino a la Junta de controlador EL; las acciones de tablero de EL conductor de la energía con el LilyPad y así pueden alimentar el inversor.

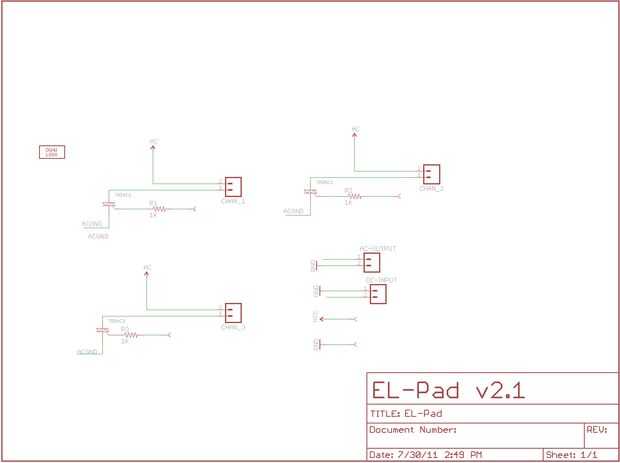

El circuito de la placa es bastante sencillo. El triac conmuta energía entre el JST vivienda/EL alambre y el inversor. Cuando se tira la puerta de lo triac, alta corriente puede fluir y EL alambre es alimentado.
Además, hemos añadido una capa de epoxy conformal en el tablero para evitar descargas no deseadas.
