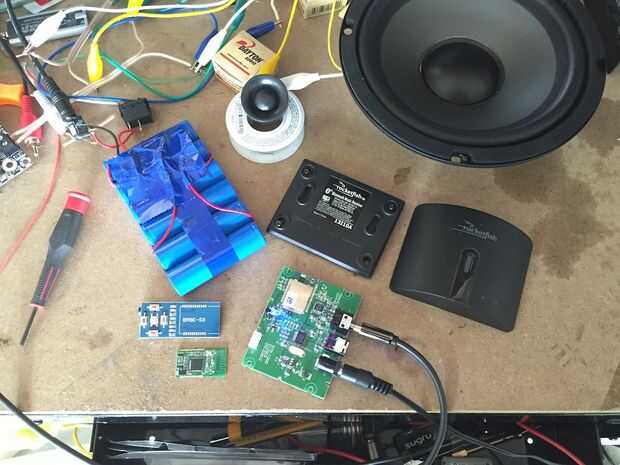

Paso 3: Selección de componentes electrónicos
NOTA
Mientras que a continuación se presentan las piezas elegidas para este proyecto de forma sencilla, esta combinación particular de la electrónica fue la culminación de 20 horas de investigación, verter sobre las hojas de datos sobre muchos conductores y amperios, mientras que permutan una solución "óptima".
Amplificador
Decidí ir con una tabla de clase de Tri-camino-T arquitectura amp ya que generalmente tienen muy buen "Audiophile" THD + N rendimiento compensada con eficiencia, ya que es una aplicación de batería donde un mayor rendimiento lineal o amplificador clase A/b sería un desperdicio. También recomiendo la marca de electrónica seguro para sus implementaciones limpieza de circuitos de amplificador digital, incluyendo la Junta de TA2024 usé. Ya que estos chips de amplificador son tan populares, usted puede encontrar cientos de consejos genéricos en eBay por unos pocos dólares más barato, pero generalmente tienen diseño de disipación de calor terrible (sin disipador de calor superior o recomienda cobre disipador PCB) y puede recalentarse en volúmenes incluso nominales.
Altavoces para bajas audiofrecuencias
Estos woofers particular fueron seleccionados porque estaban disponibles en piezas Express a muy buen precio ($ 4,88/cada uno) teniendo buenas críticas en el desempeño. Carecían de una hoja de datos con el gráfico de respuesta de frecuencia, pero hay suficientes parámetros Theile-pequeños para optimizar nuestro diseño más adelante. Además, la información menciona un rollo liso de low-end apagado que hace innecesario un filtro de paso bajo en el altavoz para bajas audiofrecuencias. Un componente de ahorro en nuestro diseño de crossover.
Tweeters
Los tweeters Audio de Dayton fueron seleccionados por sus buenas críticas y gráfico de respuesta, precio razonable y mi preferencia al tono de tweeters de cúpula suave. Como veremos más adelante, su frecuencia resonante es 2, 283Hz, que también funciona bien con la "resonancia doble tweeter" de regla de oro para nuestra frecuencia de crossover previsto de 4, 000Hz.
