Paso 5: Algunas advertencias:
** ADVERTENCIA #1: Este truco funciona es que, a diferencia de la mayoría de Arduinos, Lilypad Arduino es registrado por oscilador incorporado de ATMEGA en vez de por un circuito de oscilador de cristal adicionales. Esta falta de circuito oscilador adicional simplifica el cableado para los circuitos de mucho, pero como resultado el chip funciona más lento (8MHz en lugar de 16 MHz) y su distribución no es tan preciso. El gestor de arranque de lilypad sabe cómo compensar esta diferencia de velocidad para asegurarse de que todos sus retrasos y velocidades de transmisión y otras funciones de tiempo-sensible funcionan correctamente, pero el hecho es que el chip funcionará más lento. Esto no es gran cosa a menos que su aplicación necesita sincronización muy exacta o necesita llevar a cabo tareas muy rápidamente.
Si usted necesita su Arduino la adecuada velocidad de 16MHz, usar dos condensadores de 22pf cermamic y un ABL Abracon-oscilador de cristal de 16.000 MHZ-B2 y conéctelos como se muestra en la figura anterior. Si usted decide utilizar esta configuración de oscilador de cristal de 16MHz, no uso el gestor de arranque de Lilypad, sólo tiene que utilizar el gestor de arranque correcto para la placa tienes (por ejemplo, diecimila, duemilanove, ONU etc.).

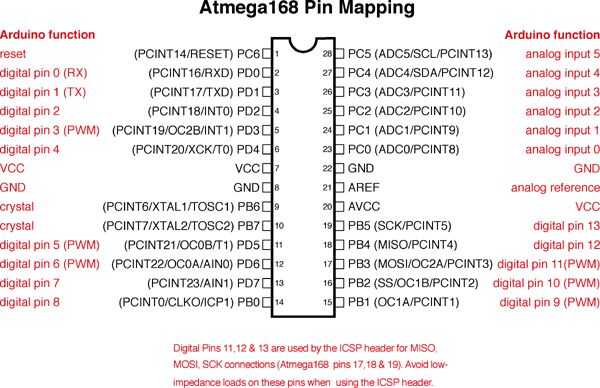

** ADVERTENCIA #2: El chip ATMEGA tiene nombres raros para sus alfileres, es decir el pin 1 del ATMEGA no es necesariamente Arduino pin 1. Por lo que necesita la tabla para traducir (cortesía http://arduino.cc/en/Hacking/PinMapping168 )
** ADVERTENCIA #3: cualquier fuente de alimentación utiliza (cargador de teléfono celular, conector usb o pilas AAA son rápidas y fáciles métodos) puede no ser un 5V perfectamente sólido. Así que si tienes problemas con el chip colgar o reiniciar inesperadamente, agregar un capacitor de.01 uF entre 5V y tierra, tan cerca del chip como razonablemente sea posible. Esto filtra el ruido en la fuente de alimentación. También se puede añadir un casquillo electrolítico de 10uF adicional en el mismo lugar (tomando nota de las marcas de polaridad en el condensador), esto protege contra interrupciones en el suministro de energía.
** ADVERTENCIA #4: la parte más costosa y complicada de un Arduino es el trazado de circuito de serie a usb. Omitiendo, nos ahorrar mucho coste y esfuerzo, pero si desea utilizar su arduino ultra-bare-bones para comunicarse utilizando los comandos de Serial.print() normales, usted necesitará comprar un cable adaptador de 5V USB TTL a rs232y conectarlo así:
Alambre cable TX---> ATMEGA Pin 2 (RXD)
Alambre cable RX---> ATMEGA Pin 3 (TXD)
Alambre cable Gnd---> ATMEGA Pin 8 (Gnd)
