El rastreador de la alfombra - un Robot BEAM. (1 / 6 paso)

Paso 1: Herramientas y materiales


Casi no hay herramientas especiales - sólo necesita electrónica estándar mesa de trabajo.  Sin embargo, necesitará un destornillador muy pequeño cruce para abrir el servo.

Tira de cobre amarillo - 1/32 "x 1/4" x 8"
Placa perforada simple
2 recortes de cobre la tira perforada
M2 (2mm) pernos y tuercas

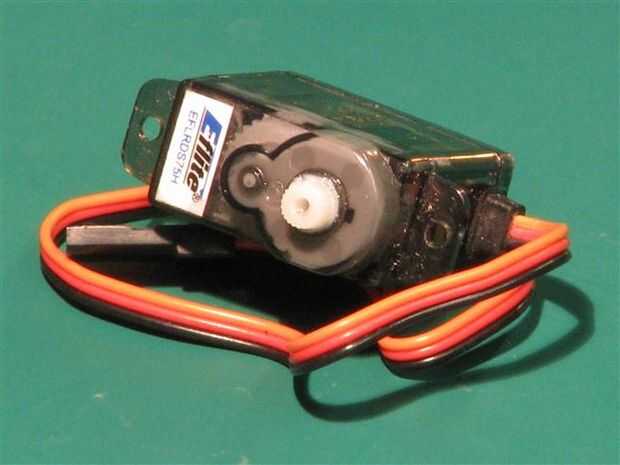

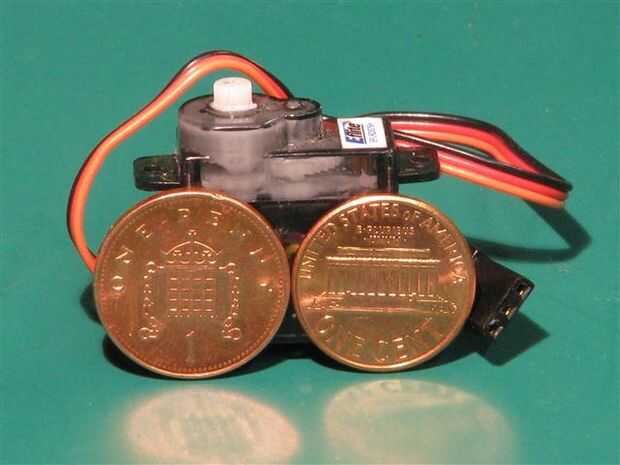

Micro servo RC (7.5 g) con cuernos y los tornillos.

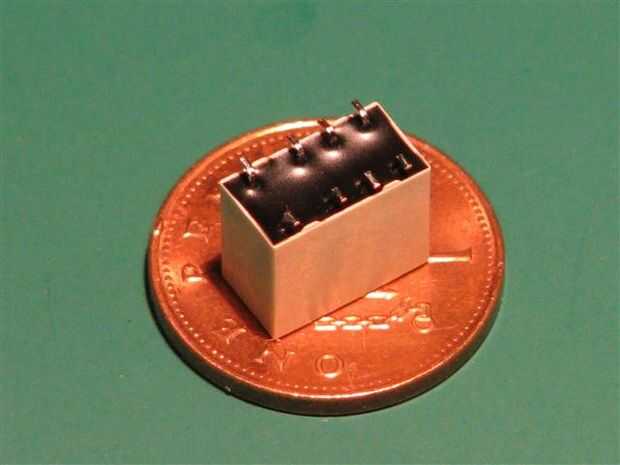

Relé de voltios DPCO enganche 3 - yo tengo la mía de Farnell (9899600)

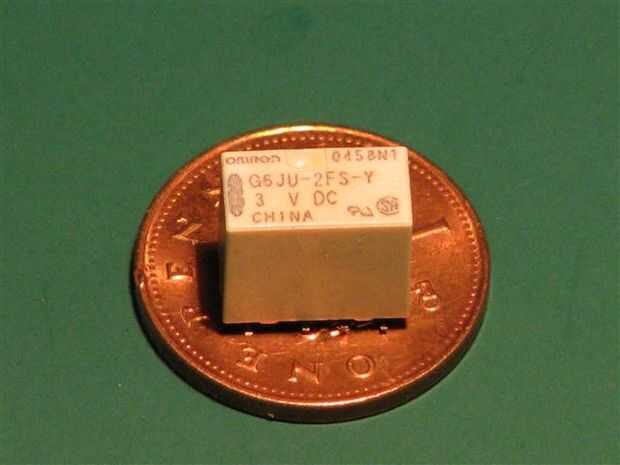

(Ya no hacen el montaje de PCB. Esta es la versión SMD - más pequeño)

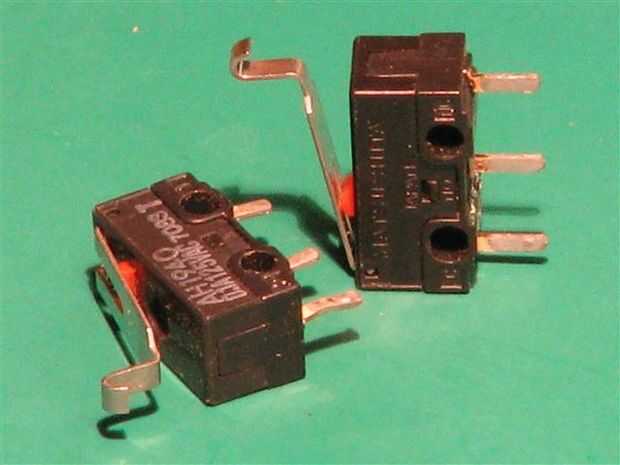

2 x miniatura microinterruptores.  Mina salió de un par de unidades de CDROM
2 x LEDs - usé rojo.  (Azul o blanco puede no funcionar en esta aplicación)
resistencia 1 x 100R (uso 47R si amarillo o verde LED)

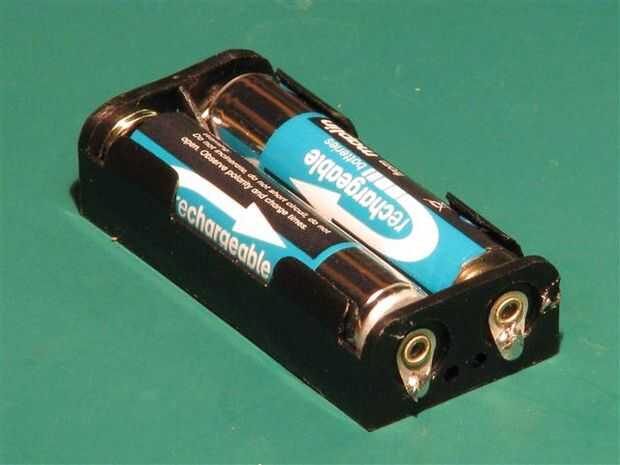

2 x baterías y soporte de la batería AAA
Alambre fino enlace

En el Reino Unido se utilizan medidas Imperiales y métricas.  Personalmente, tiendo a pensar en Imperial pero medir métricas.  Como una referencia rápida, 3 m m es 1/8" 25mm 1" 305 mm = 1'.
