El proyecto de Robot BallBot1... (10 / 12 paso)

Paso 10: Cómo crear un modelo 3D con SolidWorks...

Muy bien, por ahora debe ser frustrado y quiero preguntar; "¿Cómo empiezo diseño o modelado 3D con SolidWorks?"  SolidWorks es extremadamente fácil de usar... todo lo que tienes que hacer es aprender las herramientas jugando con ellos después de tal vez una lección de 10 minutos sobre cómo empezar.

Aquí está una lección quicky;
Parte de archivo - nuevo-
Pestaña Dibujo - boceto - seleccionar cualquier plano
Seleccione una herramienta básica como el círculo de... a continuación, seleccione el origen de la tríada rojo en medio de la pantalla
1-Haga clic en los cambios de ratón - mover el ratón lejos del centro y ver tu círculo... Haga clic para detener el crecimiento.
Ahora presione la tecla ESC para salir de la herramienta.

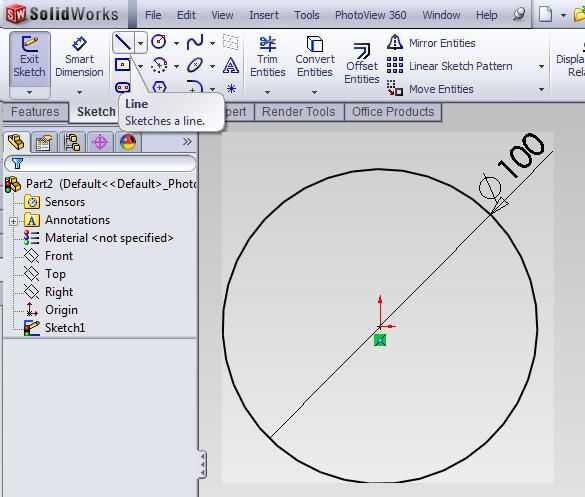

Ahora selecciona la herramienta cota inteligente junto al boceto... Haga clic en el borde exterior del círculo y mueva el ratón y escoge una etiqueta de tamaño de estilo y haga clic de nuevo.
Escriba en el diámetro del círculo que desee y pulse ENTER
Selecciona ahora la herramienta de línea recta sólida... mover el ratón en la parte inferior del círculo que se verá el punto medio punto culminante... clic en eso y luego arrastre el ratón hasta el punto medio superior del círculo y otra vez... luego presione ESC para salir de la herramienta.
Ahora haga clic en la herramienta de recortar entidades... usando el botón izquierdo del ratón pulsado arrastre lo sobre la izquierda de la mitad del círculo pero no cruzan la línea media vertical... luego soltar del ratón.  Ahora han hecho un medio círculo.  Golpear el ESC para salir de la herramienta Recortar.
Haga clic en dibujo de salida en la esquina superior izquierda.
Haga clic en las ficha de características
Haga clic en la herramienta segunda "revolución jefe/Base"
Ahora haga clic en la barra vertical en su bosquejo de medio círculo y verlo convertirse en una bola.
Haga clic en la marca de verificación verde en la parte superior izquierda o en la parte superior derecha de la pantalla para salir de la herramienta y ver el modelo sólido 3D de una bola.
Haga clic en frente en la columna de la izquierda... entonces la pequeña flecha apuntando hacia arriba y ver que ahora busca en la parte delantera de la bola.
Bueno, ya sabes cómo hacer sólidos... la siguiente tarea es hacer bocetos y herramientas... eso es todo hay que aprender SolidWorks de modelado 3D.
La parte más difícil es dar con cosas para esbozar para la práctica... Lo que hice para aprender es dar un paseo fuera... cada vez que veo un poco de plástico o metal cosa en el suelo recojo, tomar casa, medida y dibujo del objeto en SolidWorks hasta que he convertido en un SolidWorksMagi.

Piensa en él como arcilla... que sumar y resta la arcilla hasta conseguir la forma que desee.
