El proveedor de Aqua! (3 / 7 paso)

Paso 3: Detalles - el indicador LED, batería y circuito controlador de Motor

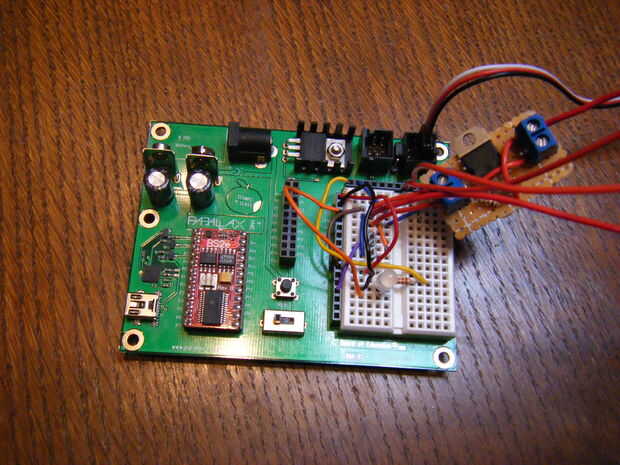

tuve que hacer un pequeño 'adaptador' para-a-hablan por la batería conectarlo a la Junta de desarrollo de BS2. Si usted necesita hacer lo mismo, sólo asegúrese de usar tubería encogible para aislar las conexiones por lo que no están en cortocircuito.

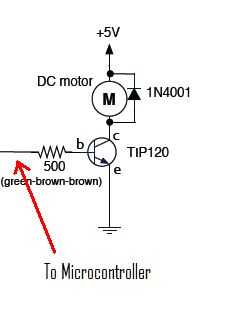

El conductor del motor es muy simple; todo lo que necesitas es un Transistor de Darlington TIP120, un diodo y una resistencia de 500-1k ohm.

En cuanto a la indicación de LED, es un «ánodo común' RGB LED. Usted necesita conectar el resistor de 220 ohmios a la punta más larga (+) del LED antes de conectar a VCC (+). Los tres cables restantes (rojo, verde y azul) todos van al microcontrolador, encienden o trayéndolos bajo en el software.
