El PrintBot (5 / 6 paso)

Paso 5: El PC

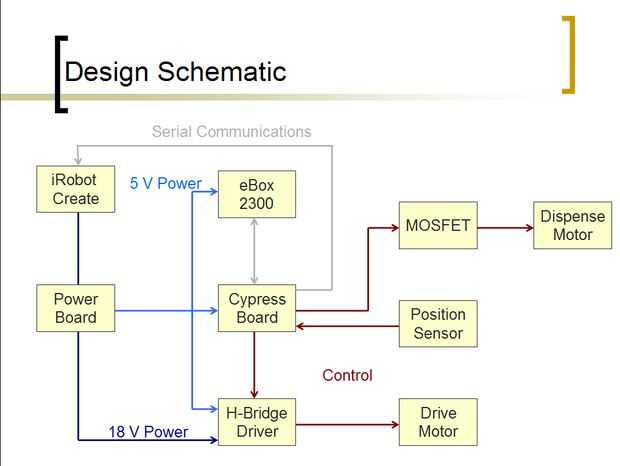

Para crear un dispositivo totalmente independiente, una pequeña x86 se utiliza PC llamada eBox 2300. Para una máxima flexibilidad una compilación personalizada de Windows CE Embedded se instaló en el eBox. Se desarrolló una aplicación en C leer un mapa de bits de escala de grises de 8 bits desde una unidad USB. La aplicación entonces re-muestrea la imagen y luego había salida una línea a la vez para el PSoC por puerto com serie.

Usando el eBox podría permitir a muchos desarrollos más. Un servidor web podría permitir imágenes cargarse en forma remota vía inalámbrica integrada. Control remoto podría aplicarse, entre otras muchas cosas. Más imágenes de procesamiento, incluso un controlador de impresión apropiado podría crearse para permitir que el dispositivo imprimir desde aplicaciones como el Bloc de notas.

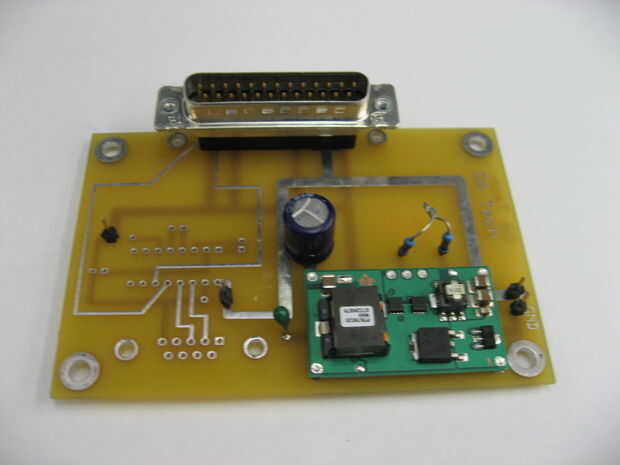

Una última cosa que nos casi perdimos era energía. El crear fuentes de 18V. Pero la mayoría de nuestros dispositivos de 5V. Una fuente de alimentación DC-DC de Texas Instruments se utilizó activamente convertir la tensión sin perder el poder de calor, prolongando así la duración de la batería. Hemos sido capaces de realizar más de una hora de tiempo de la impresión. Un circuito personalizado facilita el montaje de este dispositivo y requiere resistores y condensadores.
