Paso 2: Lista de piezas y herramientas.
Partes eléctricas se obtuvieron http://www.maplin.co.uk pero lo recomiendo http://www.technobotsonline.com/

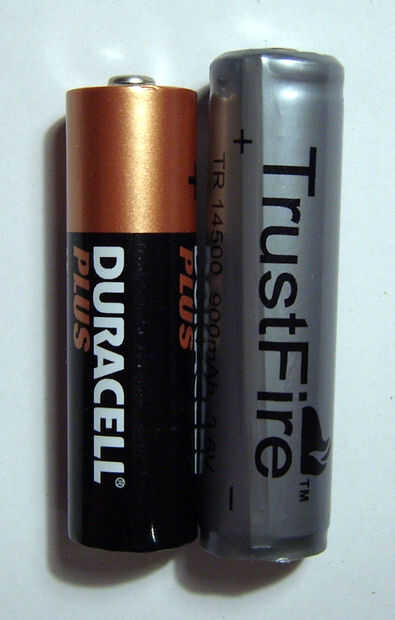

Litio Ion 14500 (tamaño AA) baterías y el cargador de Ebay
(Recomiendo las células protegidas, sin embargo, no puede caber en el recinto de la batería, si te decides por células sin protección uso el indicador de voltaje)

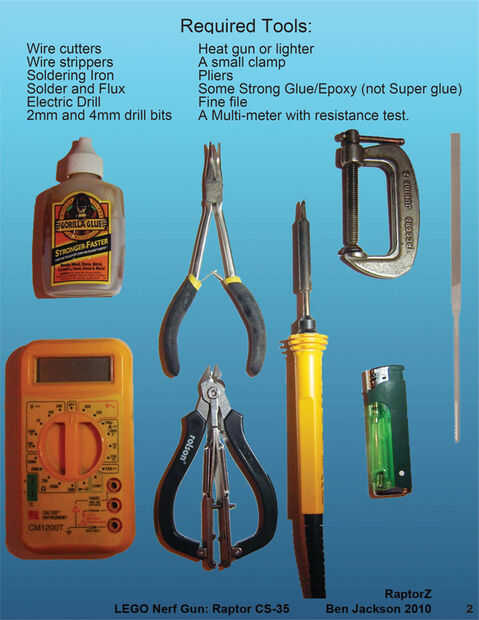

Herramientas:
Pistola de calor o un encendedor
Una pinza pequeña
Pinzas
Algún pegamento fuerte/Epoxy (no pegamento)
Archivo de fina
Un multímetro con prueba de resistencia.
Cortadores de alambre
Peladores de alambre
Soldadura de hierro
Soldadura y fundente
Taladro eléctrico
pedacitos de taladro de 2mm y 4mm
Regla métrica.

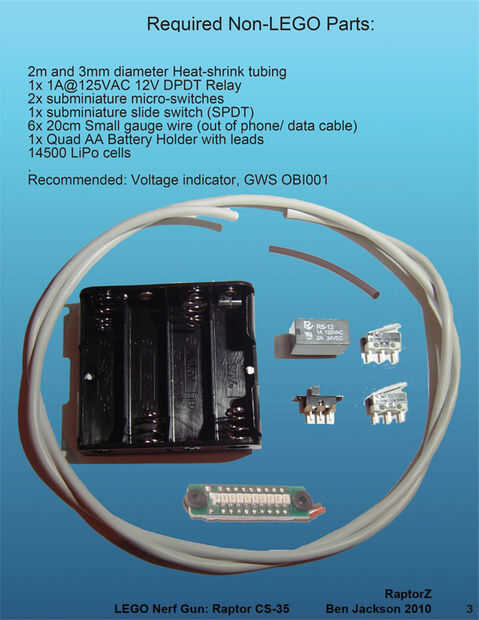

Componentes electrónicos:
2 x micro interruptores-(maplin: GW67X) (Especificaciones: tamaño-12.8 x 6.5 x 5.8 mm, contacto grado 3A 125Vac del cuerpo)
1 X interruptor on/off---(maplin: FF77J) (Especificaciones: cuerpo tamaño 11 x 5 x 6 mm, frontal placa-19 x 5 mm, Tang-3.8 mm de largo (tiro de 3 mm))
1 x micro relé DPDT 12V--(maplin: N17AW) (Especificaciones: dimensiones-20 x x 9.9 mm, Nominal voltaje de 12VDC, conmutación capacidad-1A del 10 a 125VCA)
Cuádruple caja de batería del AA (plana y con cables)
4 x baterías de 3.7v 900mah de polímero de litio 14500
Cargador para 14500 baterías
Opcional:
GWOBI001 GWS (AMBOS INTERRUPTORES DIP AJUSTADO EN APAGADO)
Esto le permite ver la carga de las baterías, le aconsejo de guarnición, para que pueda ir a la batalla sabiendo las baterías están llenas, o necesitan ser reemplazado/recarga. También reduce las posibilidades de descarga sin protección de las células Li-Po.

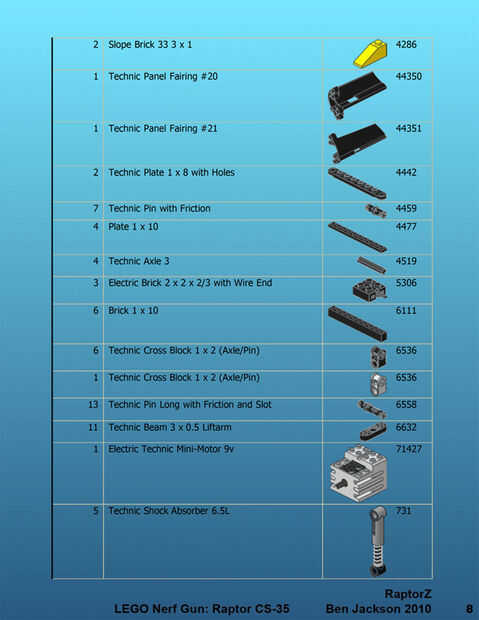

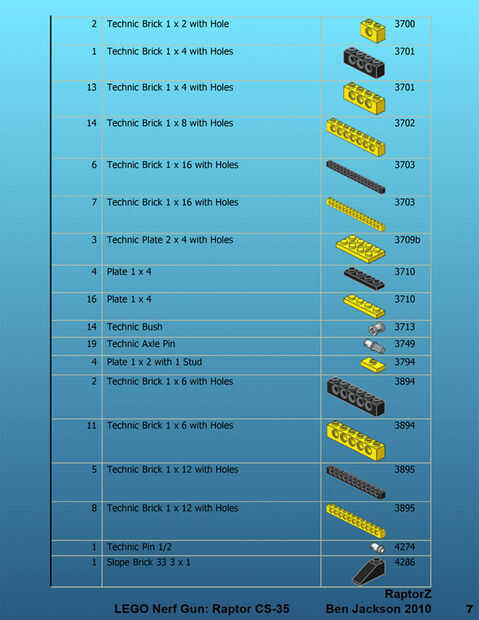

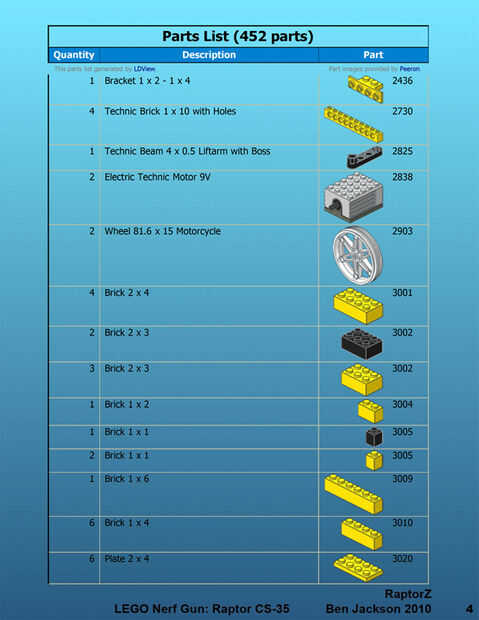

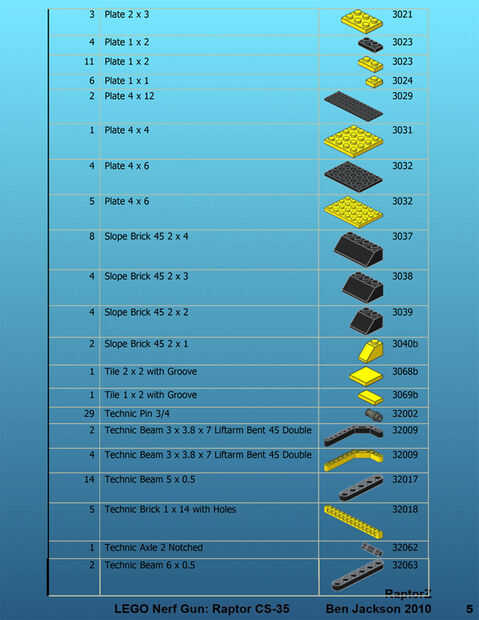

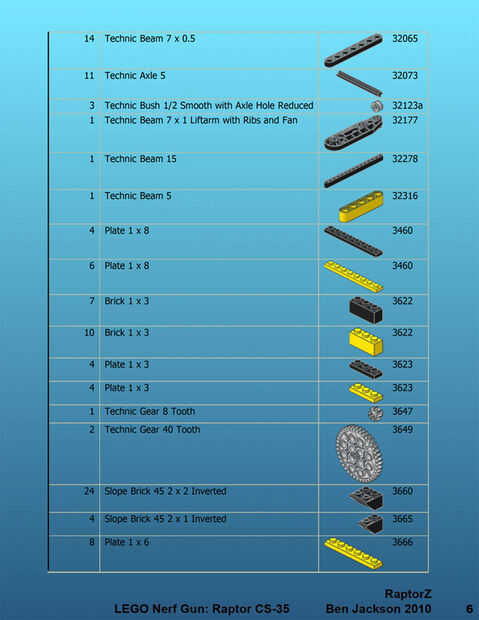

Piezas de Lego: (lo sentimos este sitio quita espacios múltiples)
Nº--Color---número de parte---parte nombre
---------------------------------------------------------------------------------------------------------------
1---amarillo---2436---Bracket1 x2 -1 x4
6---negro---6111---Brick1 x 10
2---amarillo---3005---Brick1 x1
1---negro---3005---Brick1 x1
1---amarillo---3004---Brick1 x2
Amarillo 10------3622---Brick1 x3
7---negro---3622---Brick1 x3
Amarillo 6------3010---Brick1 x4
1---amarillo---3009---Brick1 x6
Amarillo 3------3002---Brick2 x3
2---negro---3002---Brick2 x3
Amarillo 4------3001---Brick2 x4
Gris claro 1------71427c 01---Motor9v técnica eléctrica
2---la luz gris---2838c 01---Motor9V técnica eléctrica
1---negro---5306bc020--20 alambre eléctrico stud (16 Cm)
1---negro---5306bc069--69 de alambre eléctrico stud (55 Cm)
4---negro---4477---Plate1 x 10
Amarillo 7------3024---Plate1 x1
Amarillo 12------3023---Plate1 x2
4---negro---3023---Plate1 x2
Amarillo 4------3794---Plate1 x2 con 1 perno
Amarillo 5------3623---Plate1 x3
4---negro---3623---Plate1 x3
Amarillo 17------3710---Plate1 x4
4---negro---3710---Plate1 x4
Amarillo 8------3666---Plate1 x6
4---negro---3460---Plate1 x8
Amarillo 6------3460---Plate1 x8
Amarillo 3------3021---Plate2 x3
Amarillo 6------3020---Plate2 x4
2---negro---3029---4 x 12
1---amarillo---3031---4 x4
Amarillo 5------3032---4 x6
4---negro---3032---4 x6
2---amarillo---4286---ladrillo cuesta 333 x1
1---negro---4286---ladrillo cuesta 333 x1
2---amarillo---3040b---ladrillo cuesta 452 x1
4---negro---3665---ladrillo cuesta 452 x1 invertida
4---negro---3039---ladrillo cuesta 452 x2
24---negro---3660---ladrillo cuesta 452 x2 invertida
4---negro---3038---ladrillo cuesta 452 x3
8---negro---3037---ladrillo cuesta 452 x4
19---luz gris - 3749---eje Technic Pin
1---negro---32062---técnica Axle2 con muescas
4---negro---4519---Axle3 técnica
8---negro---32073---Axle5 técnica
1---negro---32278---Haz técnica 15
11---negro---6632---x0.5 Beam3 técnica Liftarm
2---negro---32009---x3.8 Beam3 técnica x7 Liftarm doblado 45 doble
Amarillo 4------32009---x3.8 Beam3 técnica x7 Liftarm doblado 45 doble
1---negro---2825---x0.5 Beam4 técnica Liftarm con jefe
1---amarillo---32316---Beam5 técnica
14---negro---32017---x0.5 Beam5 técnica
2---negro---32063---x0.5 Beam6 técnica
14---negro---32065---x0.5 Beam7 técnica
1---negro---32177---técnica Beam7 x1 Liftarm con las costillas y el ventilador
Amarillo 4------2730---Brick1 Technic x 10 con agujeros
Amarillo 8------3895---técnica Brick1 x 12 con agujeros
5---negro---3895---técnica Brick1 x 12 con agujeros
Amarillo 5------32018---técnica Brick1 x 14 con orificios
Amarillo 7------3703---técnica Brick1 x 16 con agujeros
6---negro---3703---técnica Brick1 x 16 con agujeros
2---amarillo---3700---Brick1 técnica x2 con agujero
13---amarillo---3701---Brick1 técnica x4 con agujeros
1---negro---3701---Brick1 técnica x4 con agujeros
13---negro---3894---Brick1 técnica x6 con agujeros
Amarillo 14------3702---Brick1 técnica x8 con agujeros
5---luz gris---3713---Bush técnica
3---la luz gris---32123a---técnica arbusto liso de 1/2 con eje hueco reducido
Gris claro 1------6536---técnica bloque cruzado 1 x 2 (eje/Pin)
6---negro---6536---técnica bloque cruzado 1 x 2 (eje/Pin)
2---gris---claro 3649---técnica engranaje 40 dientes
1---gris---claro 3647---diente de Gear8 técnica
1---negro---44350---técnica Panel de carenado #20
1---negro---44351---técnica Panel de carenado #21
Gris claro 1------4274---técnica perno 1/2
13---negro---6558---técnica Perno largo con fricción y ranura
7---negro---4459---Pin Technic con fricción
29---gris oscuro---32002---técnica Pin3/4
2---negro---4442---Plate1 técnica x8 con agujeros
Amarillo 3------3709b---Plate2 técnica x4 con agujeros
5---gris---731---choque técnica Absorber6.5L
1---amarillo---3069b---Tile1 x2 con ranura
1---amarillo---3068b---Tile2 x2 con ranura
2---blanca---2903---rueda 81,6 x 15 motos
---------------------------------------------------------------------------------------------------------------
