Paso 2: Principio de funcionamiento
Ahora... un soldador genera calor haciendo un pase de corriente eléctrico a través de una resistencia. Eso es todo.
Espera, ¿qué es una resistencia?
Cuando una corriente pasa a través de cualquier material, los átomos de este material se comportan como un obstáculo para el flujo del electrón. Es lo que podemos considerar como una especie de fricción. Esta fricción o resistencia, como otros tipos de fricción, genera calor. Forma parte de la corriente que fluye en cada circuito se convierte en calor, dependiendo de la resistencia del material está fluyendo a través de (en general, metales, tienen una baja resistencia mientras que materiales como el vidrio o plástico, tienen una alta resistencia).
Este principio es ampliamente utilizado en bombillas de luz, hornos eléctricos y todo tipo de calentadores eléctricos en general.
Para hacer un circuito de este tipo, todo lo que necesitamos es algo que genera corriente y es algo que convierte parte de ella en calor.
En este punto, algunas fórmulas básicas podrían ayudar a entender mejor:
Corriente que fluye en un circuito = voltaje de los generadores / Total de la resistencia del circuito
o i = V / R
Esta fórmula permite calcular cuánta corriente fluirá a través de un circuito. Hagamos un ejemplo: tenemos una batería AA, que salidas de 1,5 voltios (esta es la unidad de voltaje), y conectamos los dos polos con un alambre de metal con una resistencia de 1 Ohm (esta es la unidad de resistencia). No consideramos la resistencia de los materiales de la batería, que es generalmente muy baja. La corriente que fluye a través de este circuito será aproximadamente 1,5 / 1 Ohm = 1,5 amperios (unidad de corriente). Es importante notar que si queremos aumentar la corriente que fluye en nuestro circuito, tenemos que reducir la resistencia de ese circuito o aumentar el voltaje del generador.
Y aquí está otra fórmula:
Potencia disipada por un material que tiene una resistencia = tensión aplicada a este material * corriente que fluye a través de él
o P = V * i
Esta fórmula permite calcular más o menos cuánto calor será una pieza de cualquier material MACI (potencia disipada es directamente proporcional al calor generado). Vamos a calcular la cantidad de energía es perder nuestro alambre de metal conectado a la batería:
1.5 V de * 1.5 A = 2.25 W (vatios, la unidad de potencia)
Para aumentar el poder perdido y el calor generado, tenemos que aumentar el voltaje o la corriente o ambos.
OK, tal vez yo sólo estoy friendo tu cerebro con las matemáticas no útil.
Como una fuente de alimentación que vamos a utilizar, bien, la fuente de alimentación. Y como un material resistente (que será nuestra punta) vamos a utilizar el grafito. Señalados por photozz en su instructivo, el grafito es un material muy bueno para ser utilizado como un cautín, porque tiene una baja resistencia, pero no demasiado bajo una resistencia, se descompone en las temperaturas muy muy altas (Wikipedia dice sobre 3500 ° C), es muy fácil de encontrar (ehm... lápices) y muy fácil de limpiar, así (el estaño no se pega a grafito). Y parece que volver en un tiempo muy corto si se compara con una punta metálica.

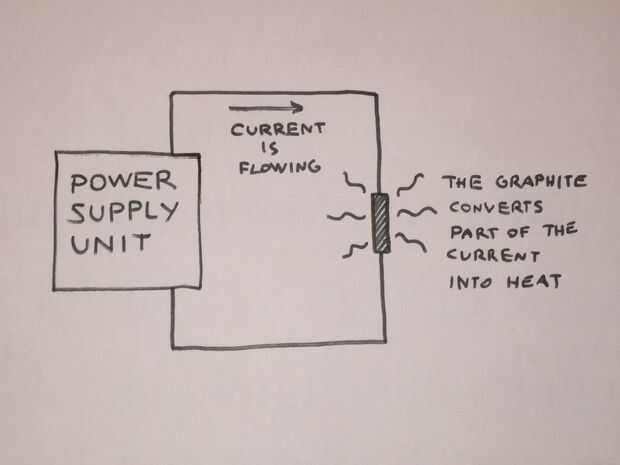

Nuestro circuito se verá como lo que dibujé en la imagen. Le conecte un cable a la fuente de alimentación y un extremo de la punta y otro cable a la fuente de alimentación y el otro extremo de la punta, para hacer un flujo de corriente a través de él.
