Paso 7: Las curvas y el comando de barrido

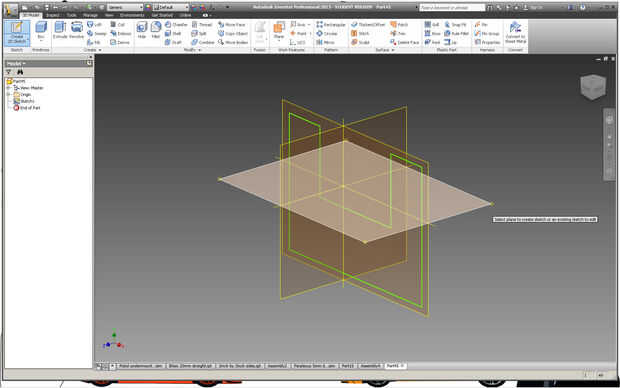

Para crear un inicio de pieza curvada con un dibujo 2D y seleccione el plano de. Utilizar el mismo plano como si sería crear un componente básico y luego de extrudado.

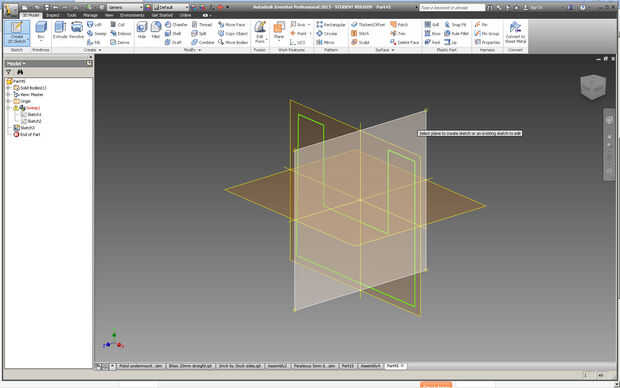

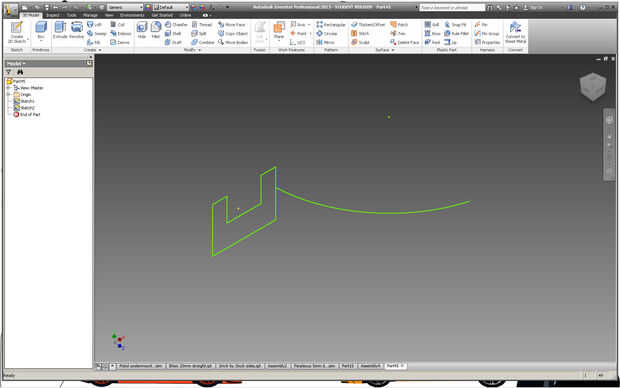

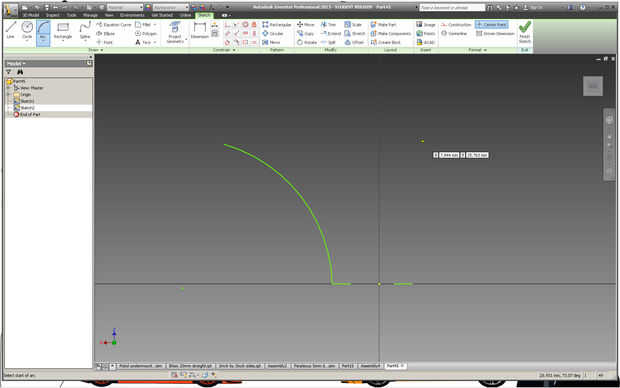

Una vez el bosquejo básico es crear otro boceto 2D excepto esta selección de tiempo el avión fueron buscas hacia abajo el esbozo 2D básico. Luego dibujar una línea con curvas que comienza en una esquina del boceto 2D básico y extremos estaban que quieres la pieza de extremo.

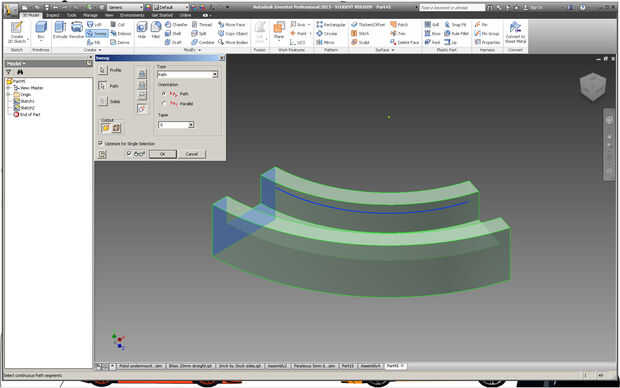

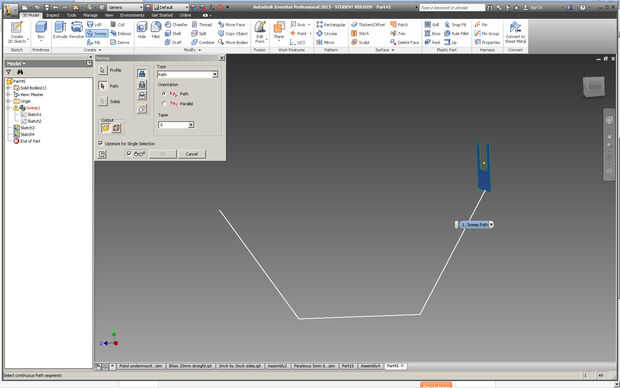

Terminar este esbozo, ahora seleccione el comando de barrido, la caja se abrirá pidiendo que seleccione el perfil, la cara de la 2.o bosquejo básico, luego seleccionar ruta y haga clic en la línea que usted marcó. Debe barrer el bosquejo de la parte básica en el camino de la línea que marcó creando un camino curvo.

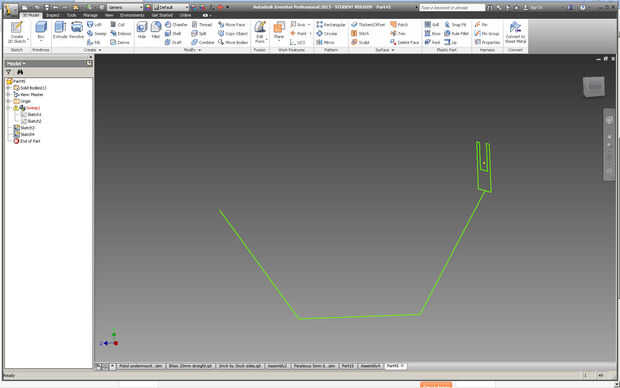

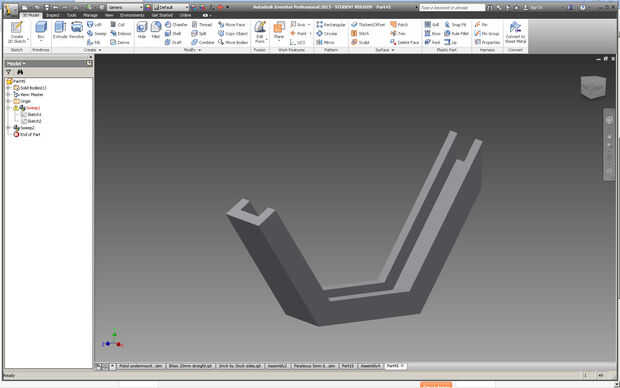

Si quieres la pieza de la curva "hacia arriba" Seleccione el otro eje al dibujar su camino.

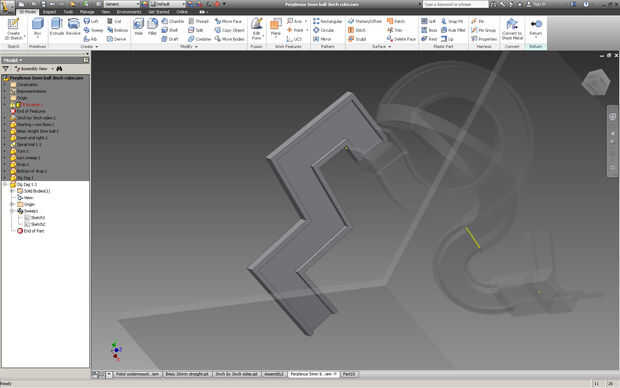

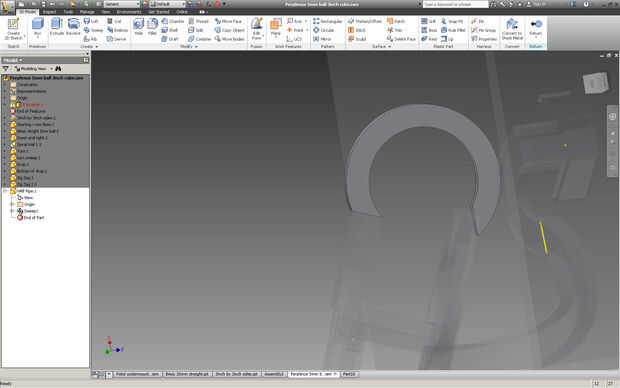

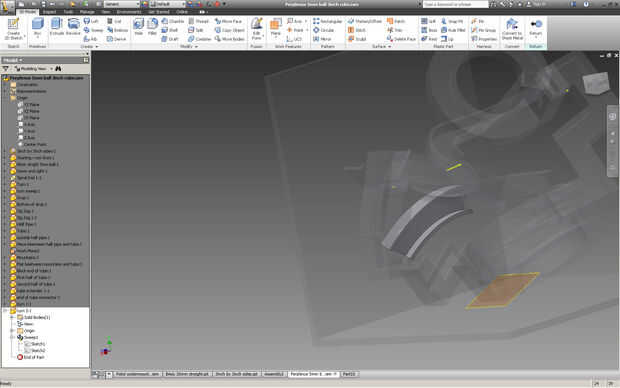

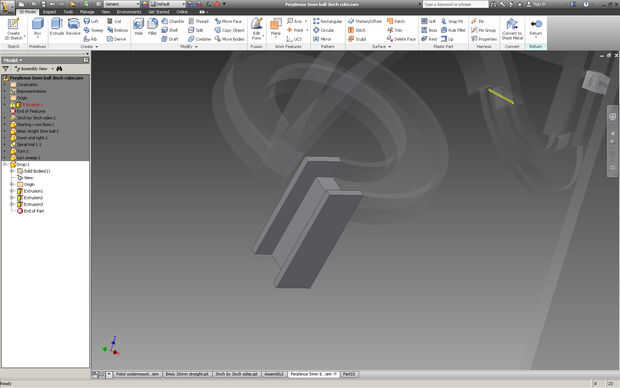

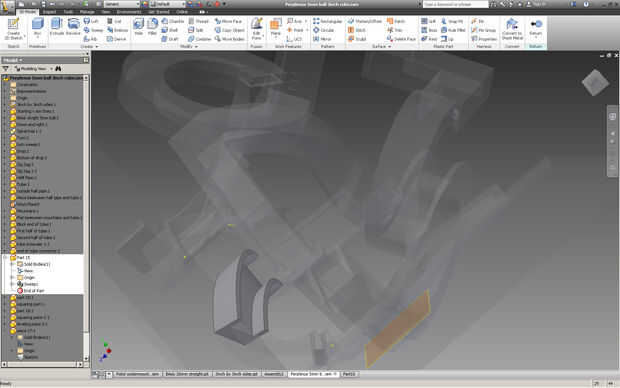

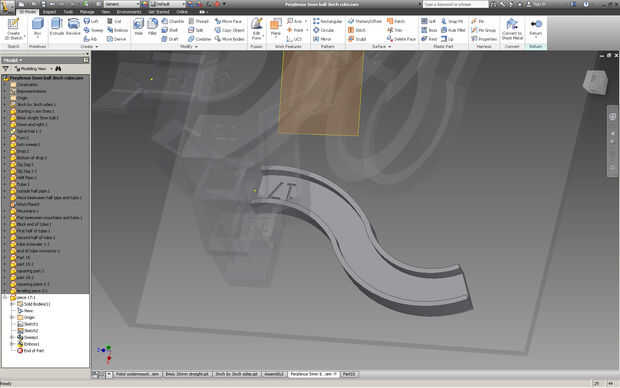

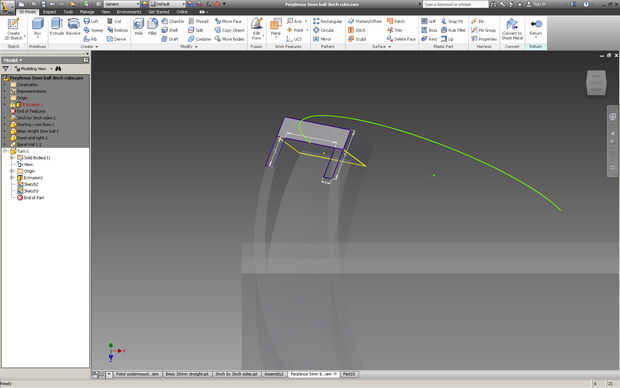

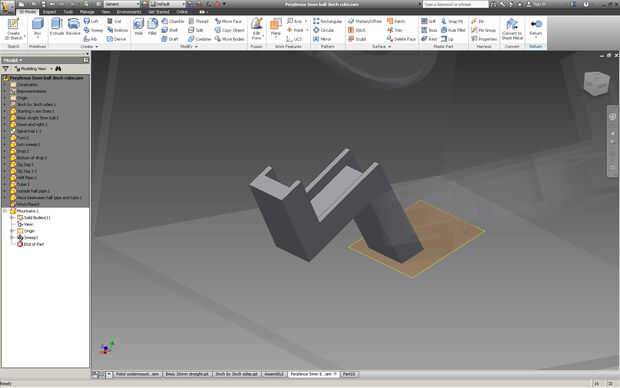

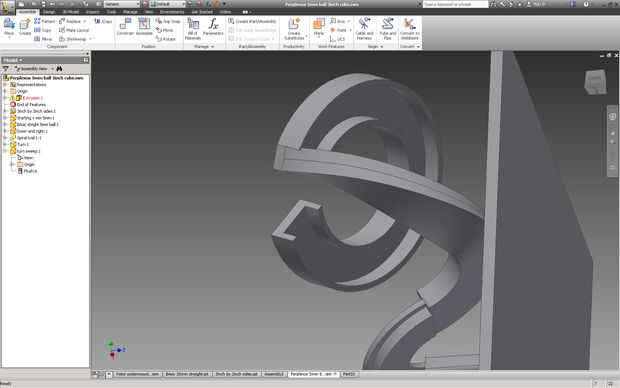

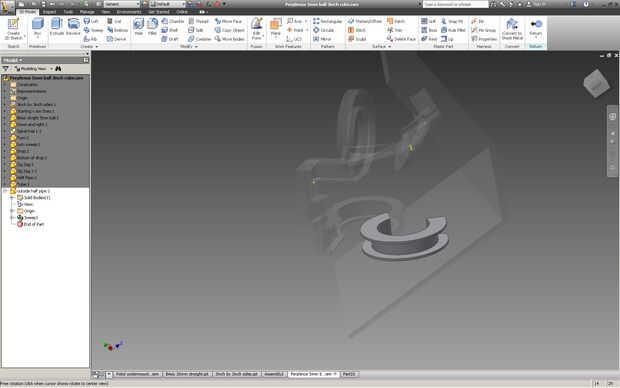

El último conjunto de imágenes son parte de mi "Perplexus" que utiliza el método de barrido para la creación. Este es el comando más importante que utiliza para crear mi objeto.
