El motor Stirling, absorber la energía de las velas, el café y más! (10 / 12 paso)

Paso 10: prueba

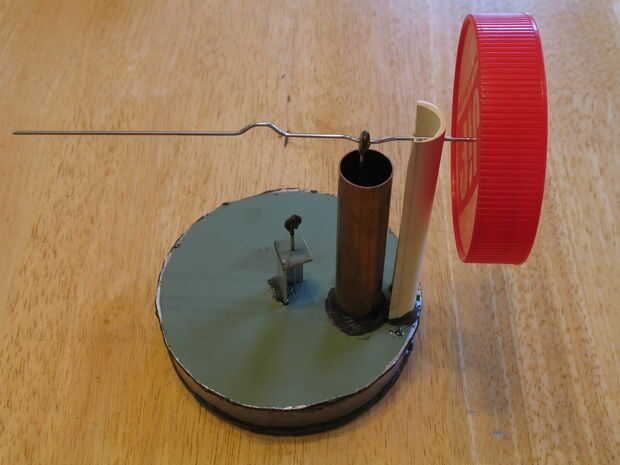

Coloque el pistón en su brazo de palanca y deslice a la posición correcta en el cigüeñal. Tomar alguna ondulación y algunas maniobras, pero deslice a través del orificio central de la pieza de PVC pegado al lado de la tubería de cobre. Deslice el brazo de palanca para el desplazador en el cigüeñal. Toma alguna ondulación y un poco de trabajo, pero Coloque en la varilla de desplazamiento. Puede que necesite cambiar cómo se dobla el gancho en la parte inferior por lo que se puede llegar a la barra.

Finalmente poner la segunda parte de PVC en acuerdo con la otra barra de PVC y displacer.

Pruebas-

Gire el cigüeñal.
¿1-no colgar nada? ¿Si el pistón no se mueve correctamente, se alinea como tu marca? Si no, quite y torcer el brazo de palanca hasta que alineen.
¿2-cuando girando la varilla se puede hacer una rotación completa? ¿Si no, compruebe el desplazador, se mueve todo el camino arriba y abajo? Si intenta ir demasiado alto, bajar el cigüeñal un agujero, si es demasiado baja, la suba en un agujero. Si no tiene una vuelta completa porque intenta ir demasiado alto y demasiado bajo, disminuir la curva en el cigüeñal. Aumentar si hay demasiada cantidad de una brecha.

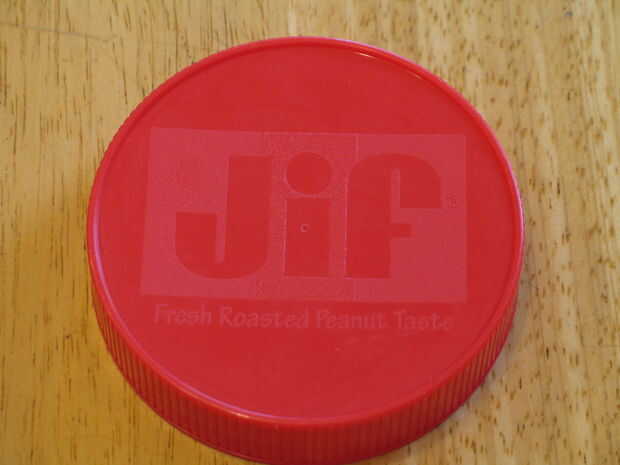

Si da la vuelta muy bien, saque su top de mantequilla de maní y perfore un agujero del tamaño de la varilla en el centro. Coloque en el lado del cigüeñal más próximo a la tubería de cobre. Debe ser un calce para no pegar todavía.

3 - el momento de la verdad, funciona??? trate de fuentes de calor diferentes, agua caliente, vela, lata del té vela llenada de alcohol. Obviamente no derretir el plástico con demasiado calor. Girar el eje y ver qué pasa. Un camino debe ser significativamente más fácil luego el otro, esta es la manera que su motor funciona.

Después de que el metal se calienta para un poco tendrán unas cosas suceden al hacer girar el eje de la
1 - corre gran
2 - nada
3 - se mueve un poco, el pistón solo no se mueve alta o baja lo suficiente y no cooperará.

1 yippee! mover al siguiente paso
2-Asegúrese de que todas las juntas de pegamento son herméticas, también, asegúrese de que nada es enganche o colgar. Añadir unas gotas de aceite a las articulaciones y vuelva a intentarlo
3-Asegúrese de que algo no está causando demasiada fricción, añadir aceite a las articulaciones y vuelva a intentarlo. Revise si hay fugas. Y por último, trate de hacer la curva en el cigüeñal para el pistón menor.

Una vez funcionando, pasar al siguiente paso!

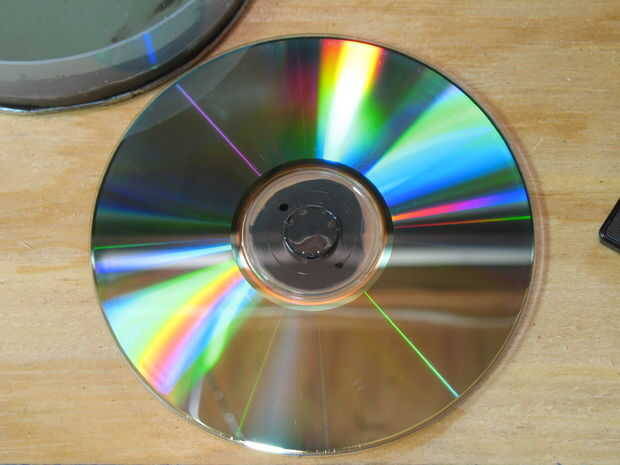

Como nota, un CD puede ser utilizado en lugar de una tapa de crema de cacahuate... Es sólo un poco más difícil de colocar...
