Paso 4: Las piezas de Metal de hoja.
Las piezas de metal de hoja

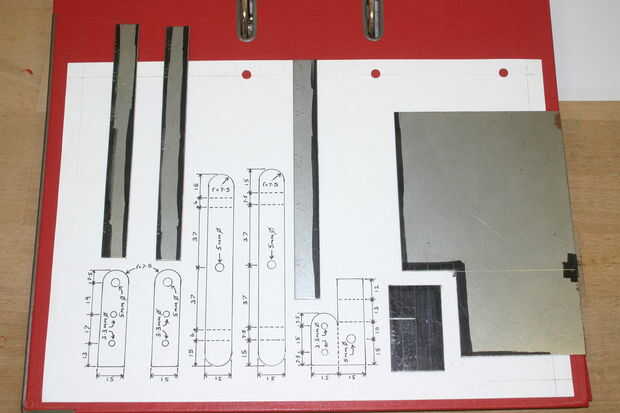

El acero de la placa se cortan de un cuadrado de 150mm 1mm de espesor. Como se muestra en la fotografía empecé cortando 3 tiras de 15mm, es cierto hasta los bordes como cortar cada tira. Este es un buen ejercicio para marcar hacksawing y presentación. A continuación corté el sostenedor del cepillo de 30mm por 50mm.

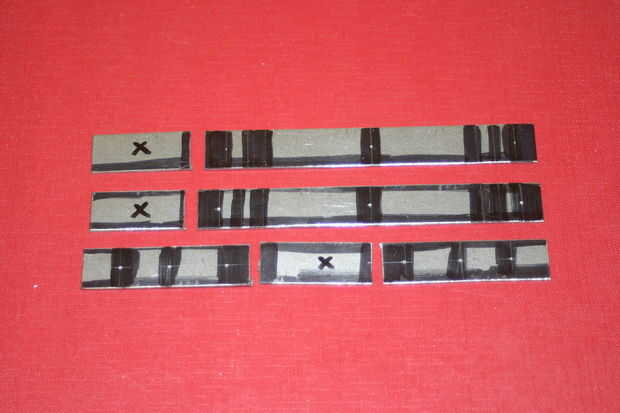

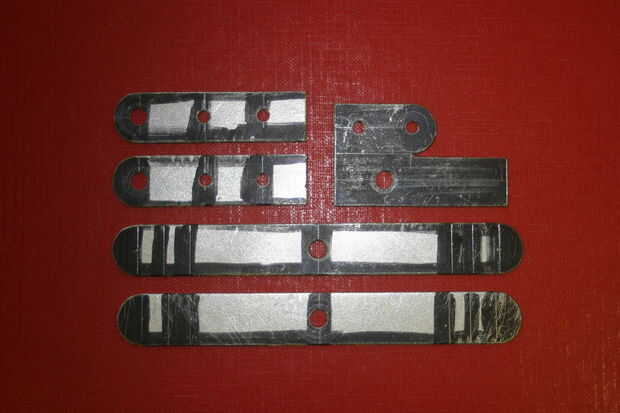

Después de marcar hacia fuera de las tiras luego punto perforado los agujeros y cortar todos los bits. Los recortes (marcado con una cruz) se deben mantener para permitir que las curvas que se formará.

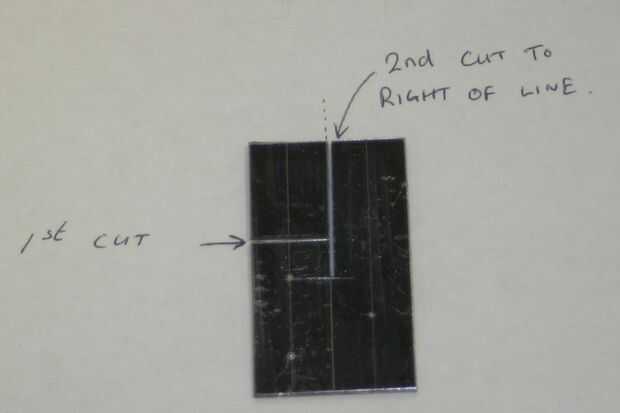

Ahora me mudé en el cepillo titular tenga cuidado para cortar en el lado correcto de la línea como se muestra en las fotos, esto hace más fácil más adelante de la curva.
He saltado hacia adelante un poco. Tengo archivos de todos los radios y perforar todos los agujeros. Hice la perforación de una sola vez.

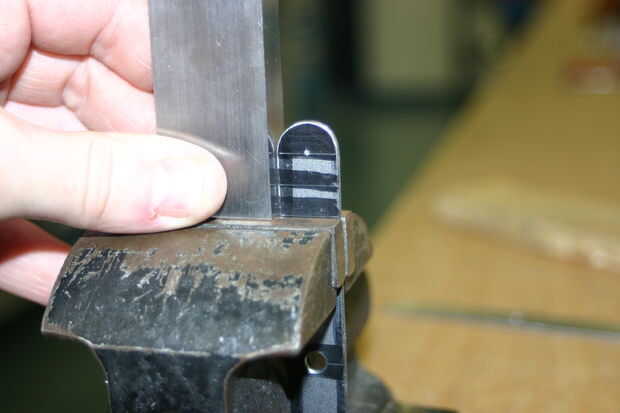

Doblar las piezas rotor primera posición de la tira en la prensa en la parte inferior doble línea y asegúrese de que su plaza.

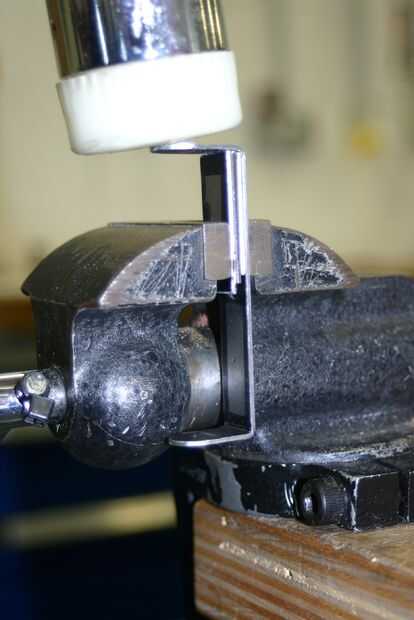

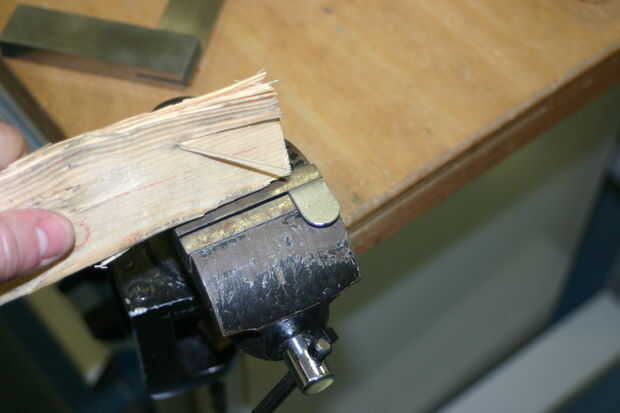

La curva en el extremo a 90⁰, utilizo un poco de madera y un martillo de plástico que hace una bonita curva pronunciada y no deja ninguna marca.

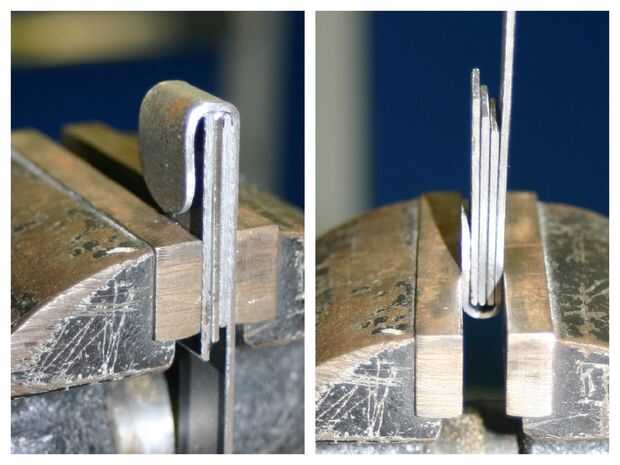

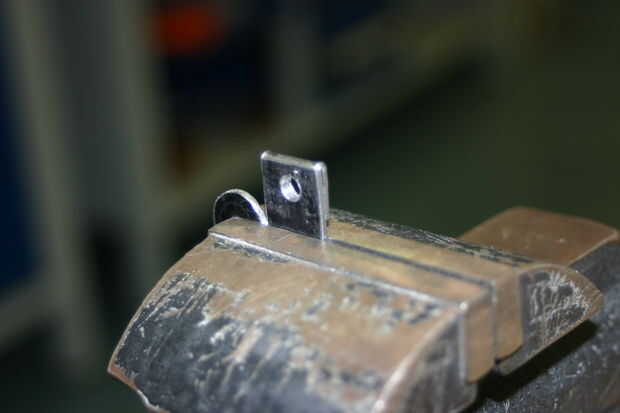

Una vez doblada sobre todos los extremos elegir más tiempo apagado los pedacitos del dos rotor y utilizando 3 de cortes mantener el rotor en un vicio y doble el extremo sobre 3 cortes. (Como se muestra en la imagen) Trate de apuntar el golpe del martillo en un hacia abajo dirección y no hacia el frente lo que doblaría la totalidad del lote.
Puedes ver el resultado. No intente doblar espalda derecha (con el martillo) sólo sacar el lote y final de la curva por exprimir en el vicio. Debo señalar que este pequeño vicio no tiene dientes en las mandíbulas para no dejar una marca. Repita para el otro extremo. Luego tomar el rotor corta y doblarse los extremos pero esta vez solo use 2 recortes.

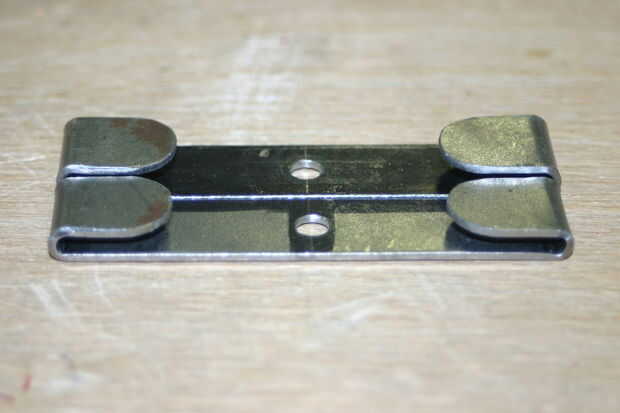

Ahora debe tener dos rotores que tienen la misma longitud pero la distancia de una sola pieza de metal diferente en altura.

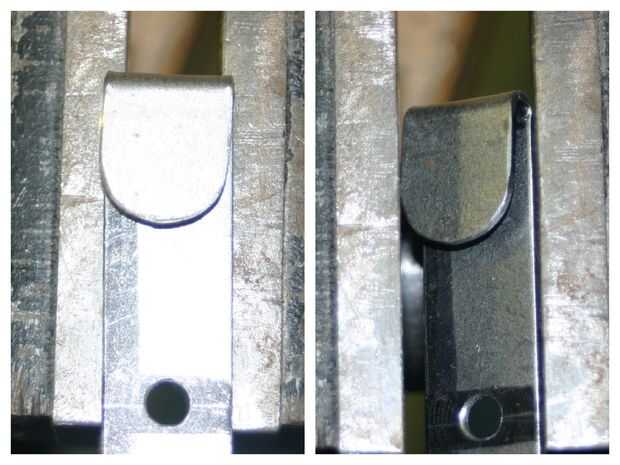

Si usted encuentra que uno de los extremos no es cuadrado no te preocupes pero exprimirlo en un vicio y verdadera para arriba. (Como se muestra)

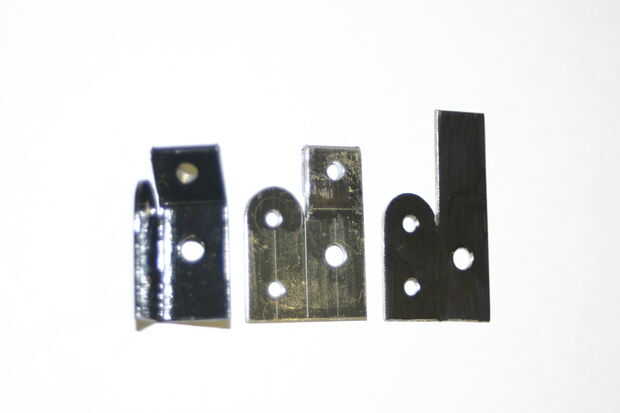

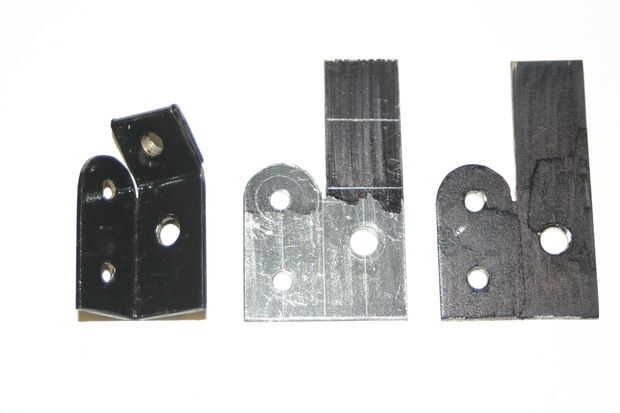

El pincel es un poco incómodo así que tómate tu tiempo y antes de hacer una curva de confirmar que la dirección debe doblar.

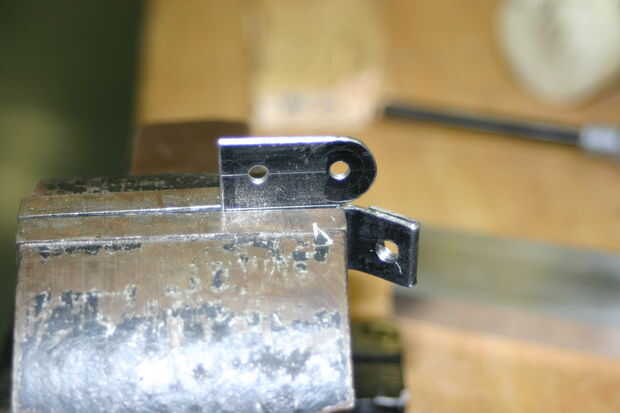

Marque las líneas curva y luego doblar la línea superior, como antes lo doble a 90⁰ en un vicio primero aplasta en la prensa por lo que doble.
Marque y perfore un agujero en el medio de la sección, taladro 4,2 mm luego pulse a M5.
Posición en el vicio en la segunda línea de la curva y esta vez solo doblar a 45⁰ (dirección opuesta a la primera curva)
La última curva es la curva horizontal, porque el corte de Sierra fue en la parte derecha de la línea de plegado debe ser aseado una vez doblado.

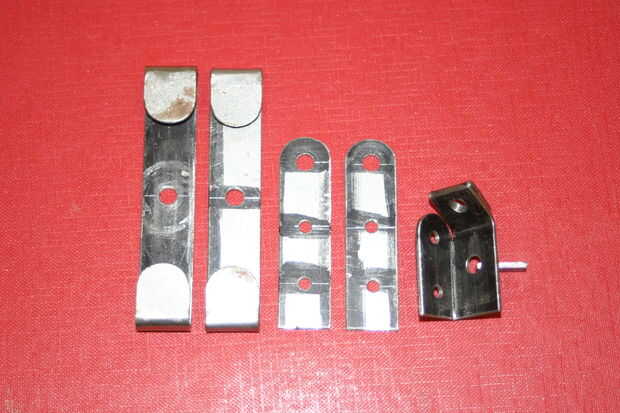

Los artículos terminados se muestran en la última foto
