El "mini libro solar", antorcha y cargador (5 / 8 paso)

Paso 5: montaje

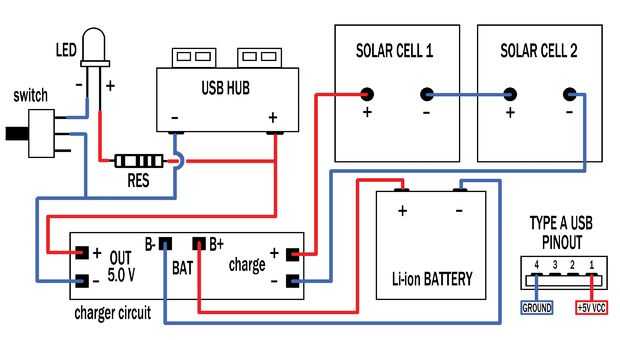

De la soldadura de los cables restantes como en el esquema y conectar todos los componentes.
Para comprender donde están los rastros GND y VCC del cubo de circuito siga el diagrama al lado del esquema. De hecho, puede examinar la toma USB para rastrear las conexiones adecuadas.

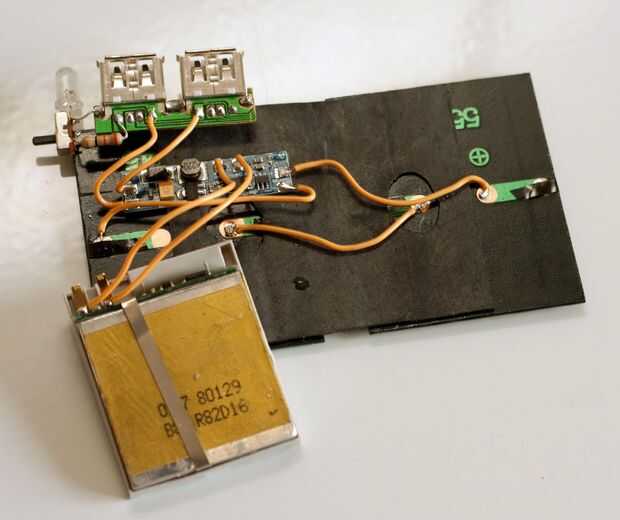

Como último componente de la soldadura de los cables de la batería.
Para activar el circuito que necesita energía con al menos + 5V. Esto se logra fácilmente exponer ambas células solares para luz de sol directa. Si no tienes el sol a su disposición puede utilizar una lámpara de gran alcance o un externo 5V DC potencia de la fuente, simplemente conectarlo en paralelo con los paneles solares.
