Paso 7: Parte: 5 alambre hasta
Por último pero no menos importante, cable todo por lo que es no sólo un lío de cables, sino también un dispositivo algo usable.
depende de ti, de cuánto quieres tener cables desde el motor o el láser. así que dejo esto depende de usted.
Ahora es el último paso para mostrarle cómo lo puse todos juntos para hacer de este proyecto un equipo compacto que pueda usar con facilidad, y que también no parece demasiado malo.

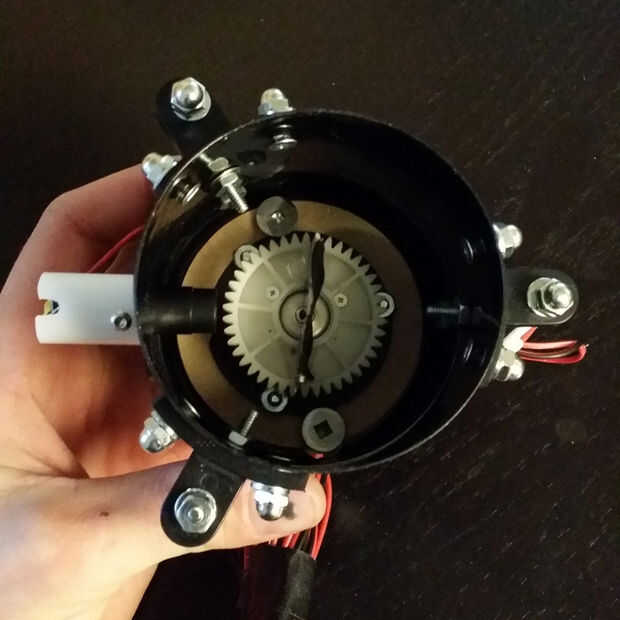

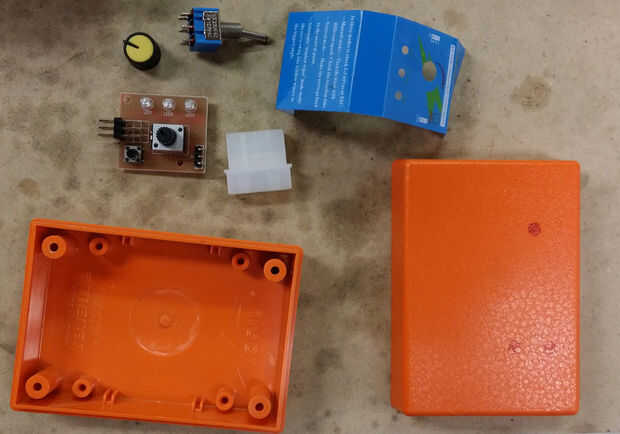

Primero me dieron una caja (comprada de tienda, un tipo de electrónica segunda mano por $4) sólo tropezó con él y pensó:
HM, que podría caber - y divertido bastante... lo ha hecho.
Usé tres componentes principales para conectar todo junto. (Descripción de piezas lsit)
1 ESC
probador de 1 servo

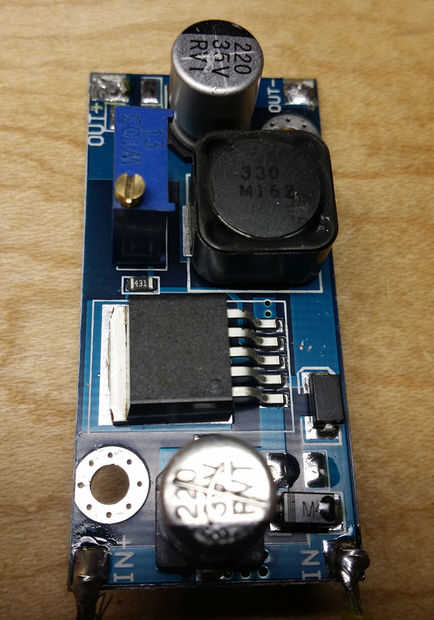

1 downstepper 12v
con estos componentes, me aseguré que:
El motor funciona y tiene potencia suficiente, el láser es alimentado para arriba, pero no quema por demasiada tensión y el servo tester ajusta/regula la velocidad de la ECS.

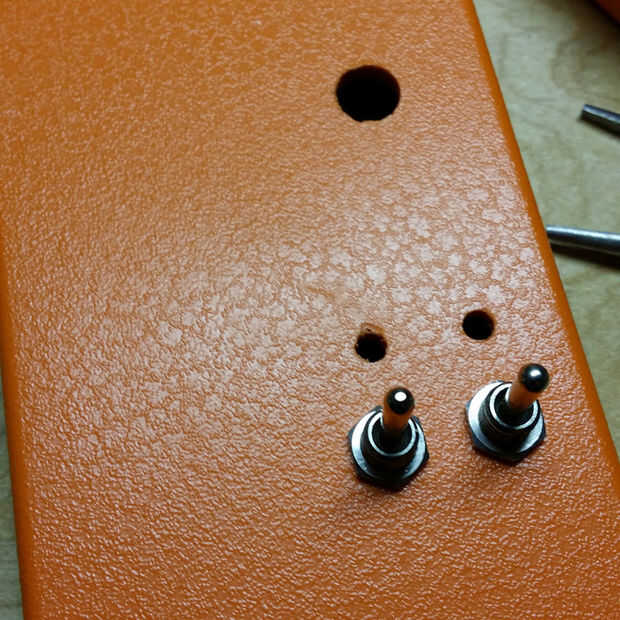

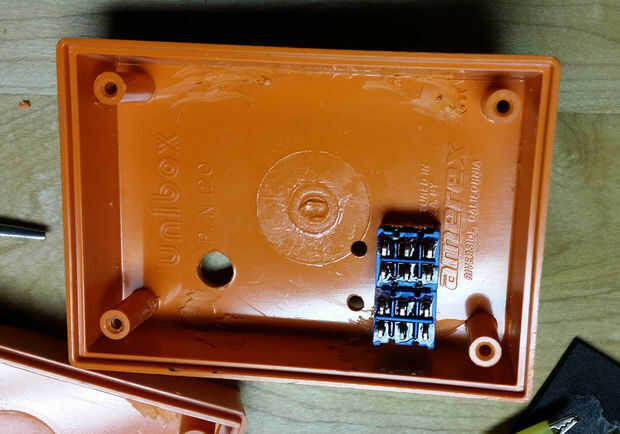

Además también utilicé 2 interruptores que, láser o Dmpers independientemente, así como de los operados LEDs que me muestran que el interruptor esté en "ON" posición.

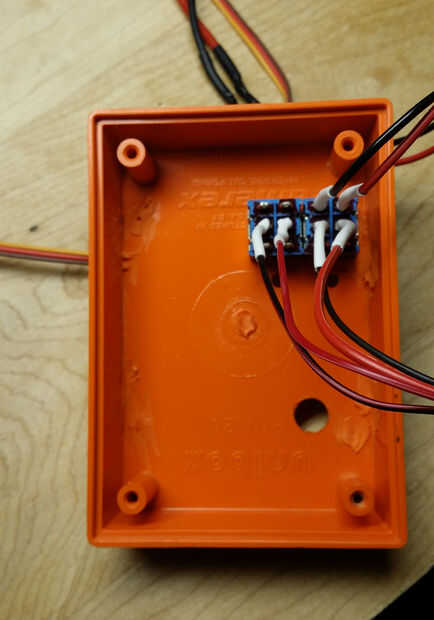

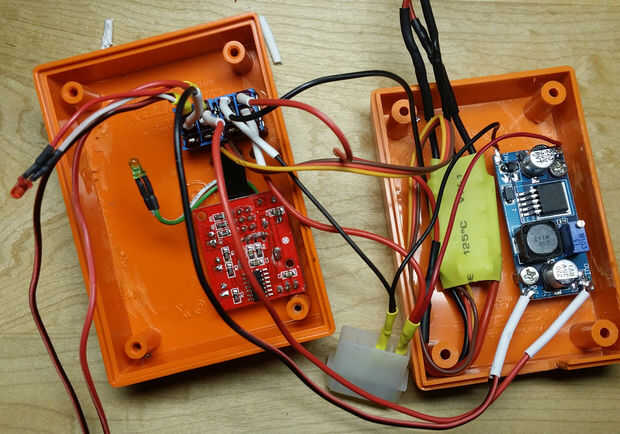

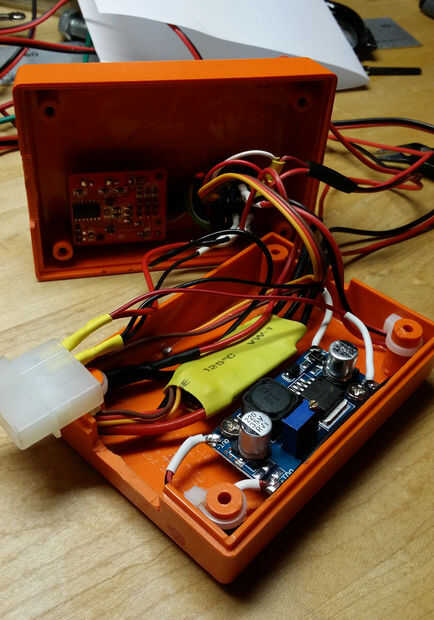

Básicamente, el poder viene a través de la computadora conector (blanco) 12V dos cables están conectados a cada polo en el otro lado. una vez positiva y negativa a la downstepper de 12v. al otro lado de la downstepper está conectado al interruptor, que tiene el LED y el láser conectado al interruptor. así si cambia "ON" el láser se enciende, así como la llevaron a la señal, que el interruptor esté en posición.
El otro cable positivo y negativo va al interruptor en primer lugar y el interruptor se enciende el probador de la ESC y servo

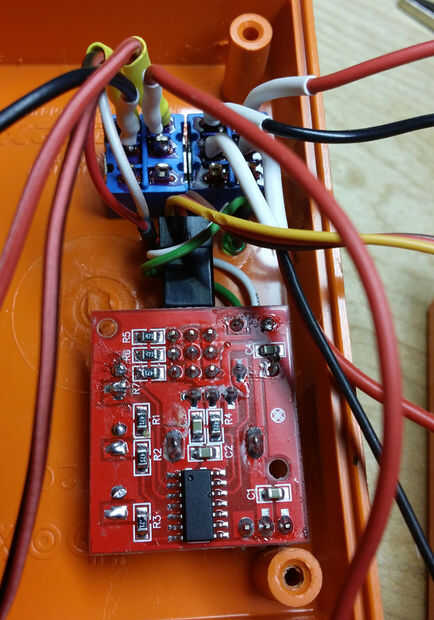

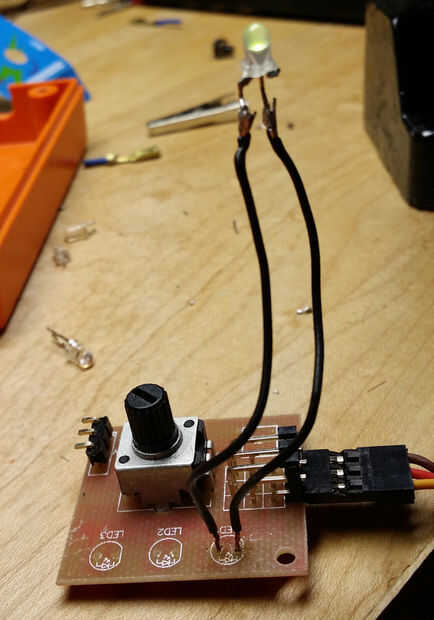

que regula el Motor y la velocidad del motor. El LED realmente se ejecuta desde la plataforma motor servo, donde llevó a cabo un LED azul y había sustituido por uno verde.

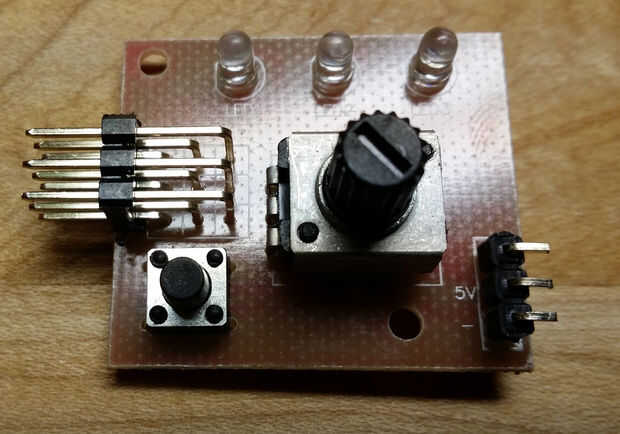

Tomé algunas cosas el motor servo para que se ajuste en su lugar. Corté los cables "In" que permiten conectar en el otro lado de la conexión "out". Saqué los otros 2 LEDs azul, para guardar para otros proyectos...

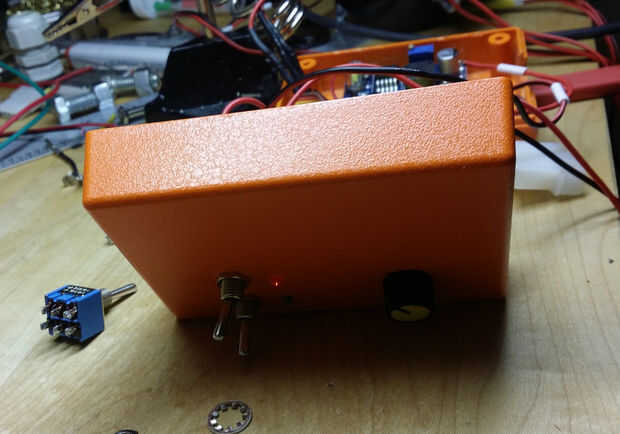

me quité la perilla a la parte de la alimentación a través del agujero y colocar la perilla del dial luego.
Mayoría de las conexiones se refuerza con el tubo del encogimiento, para evitar que los cables de última hora y en general hacer que se vea mejor.
