¿El Jugador: Consola de juego de bricolaje Retro (6 / 9 paso)

Paso 6: Hacer: conectores

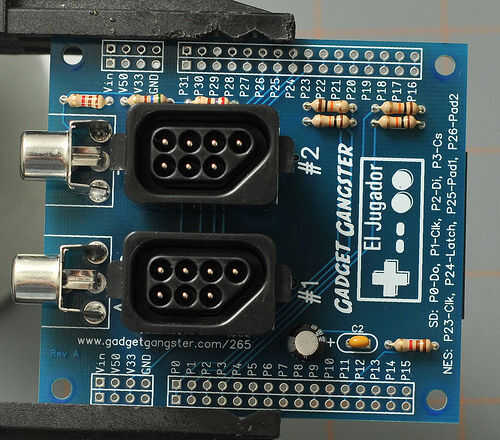

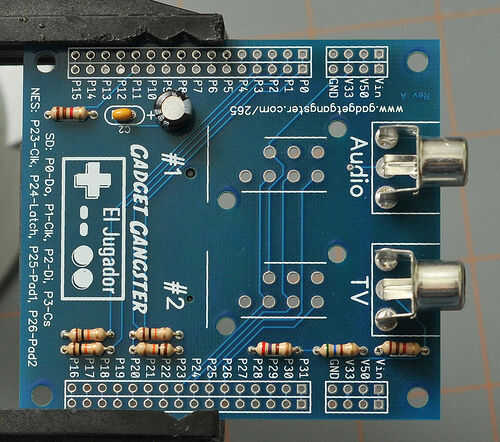

Vamos a añadir ahora los conectores, los conectores de audio y vídeo van en los puntos marcados 'TV' y 'Audio'. Voltee la placa y se les de la soldadura hacia abajo.

Agregar los conectores de pad en el #1 y #2. Voltear el tablero y se les de la soldadura hacia abajo. Tenga en cuenta que los pines de los conectores de pad son bastante gruesos, por lo que tardará un segundo extra o dos para conseguirlos hasta temperatura al soldar en.

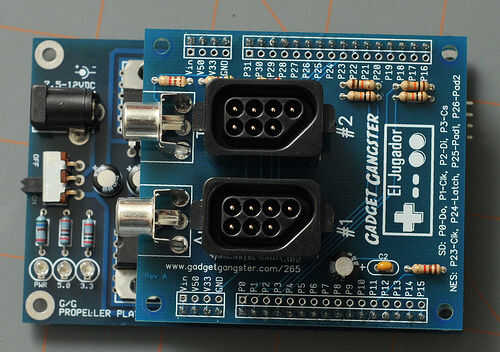

Por último, añadir las cabeceras de pin en la fila exterior. Es más fácil primero insertar los encabezados de pin en la plataforma de la hélice, El Jugador de la gota en la parte superior y luego de la soldadura de las cabeceras de pin a la tarjeta.

Saque El Jugador, quite la EEPROM en su plataforma de hélice e inserte la EEPROM que vino con El Jugador. Esta EEPROM es previamente flasheado con un gestor de arranque de tarjeta SD.

Aquí es cómo configurarla:
