¿El Jugador: Consola de juego de bricolaje Retro (3 / 9 paso)

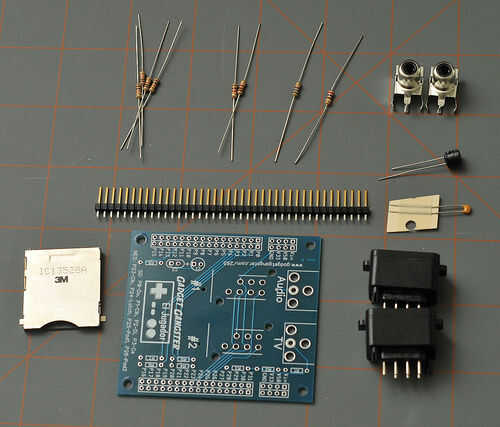

Paso 3: Preparación: piezas

Asegúrese de que usted tenga todas las partes. Si has pedido un kit, doble comprobación para asegurarse de que el paquete tiene todas las piezas indicadas. Si hay algo que falta, sólo escríbanos a info

También, como un juego, El Jugador viene con una EEPROM que está preprogramado con un gestor de arranque, por lo que no necesita ningún software de programación. La ranura para tarjeta SD vendrá presoldada, demasiado.

R / un RCA Jack
Mouser parte # 161-0390-E
Cantidad: 2

Ranura para tarjeta SD
Mouser parte # 517-SD-RSMT-2-MQ
Cantidad: 1
-Hay que se muestra en la foto, pero la tarjeta de circuitos actualizada no necesita uno.

47 uF electrolítico tapa micro-mini
Mouser parte # 140-L25V47-RC
Cantidad: 1

Tapa de cerámica de 0.1 uF
Mouser parte # 80-C410C104K5R-TR
Cantidad: 1

El Jugador PCB
Fuente: Gadget Gangster
Cantidad: 1

tira de 40 pines encabezado
Cantidad: 1

10 k Ohm Resistor (marrón - negro - naranja)
Cantidad: 4

1.1 resistencia de ohmios k (marrón - marrón - rojo)
Cantidad: 2

Resistencia de 560 Ohm (verde - azul - marrón)
Cantidad: 1

Resistencia de 270 ohmios (rojo - violeta - marrón)
Cantidad: 1

Toma de mando NES
Fuente: ParalajeCANT: 2

También necesitarás:

Plataforma de hélice
El Jugador está diseñado como un módulo complementario para la plataforma de la hélice, por lo que tendrá uno de esos.

Tarjeta SD
Tamaño completo o mini/micro con adaptador. Tamaño máximo es de 2gb.

Gamepad
Los gamepads de OG NES funcionan bien. Vendo gamepads, demasiado
