El jinete de arduino. (2 / 5 paso)

Paso 2: Realizar el circuito

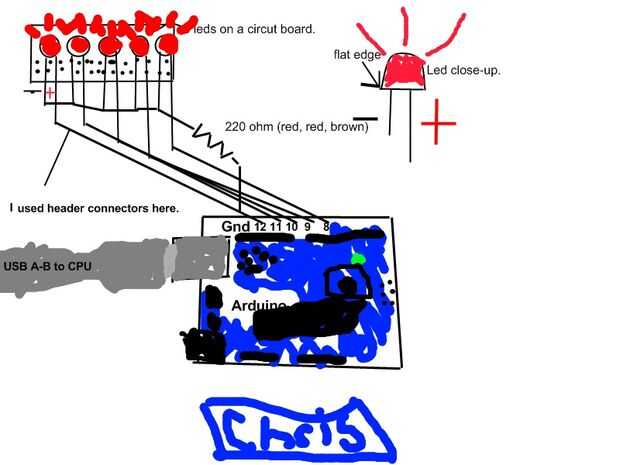

Bien porque este es un proyecto fácil que no necesita un protoboard, el circuito es simple. Empezaremos conectando todos 5 llevadas del terminales negativos juntos, y soldadura para arriba (en el tablero) y conectar un resistor de 220 ohmios para el polo negativo de los leds y el otro extremo con el conector para ir a la tierra del arduino y luego el LED se conectan a pernos de 12, 11, 10, 9 y 8 (esta todo seguirá mi programa). Este circuito a guardar sus resistencias para en vez de usar 5 de ellos.

Hacer tu circuito basado en el cuadro, y si es posible similar a la mía.

¿Caray, no esas fotos se parecen?
Hmm...
