El intercomunicador Twitter: (Puerta de la huelga) relé control con frambuesa Pi (3 / 6 paso)

Paso 3: Cableado cont'ed

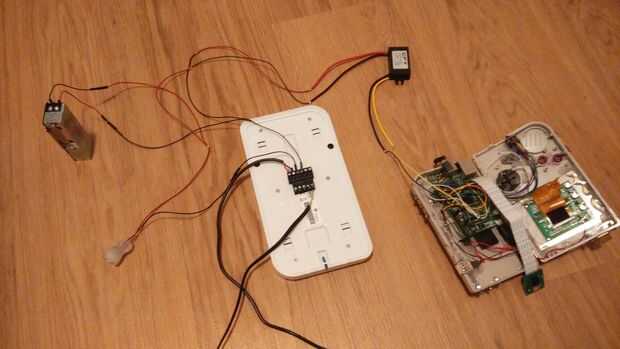

En caso de que desea supervisar el estado del relé y uso, por ejemplo. una huelga de puerta eléctrica en el mismo relé la configuración obtiene un poco más compleja. En este caso hay que aplicar una tensión al relé (12V DC en particular, pero usted también podría aplicar corriente alterna - recuerda instalar un rectificador justo antes del convertidor reductor CC/CC si usted decide ir con AC).

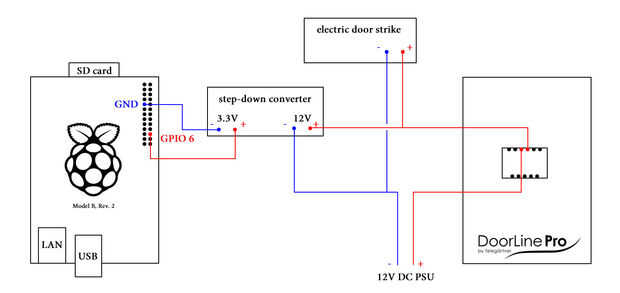

  1. Conectar el polo positivo de la PSU con el primer contacto de relé.
  2. Conecte el segundo contacto de relé con los polos positivos en la huelga de la puerta y el convertidor reductor CC/CC (en el lado de 12V).
  3. Conectar el polo negativo de la fuente de alimentación con los polos negativos de la huelga de la puerta y el convertidor reductor CC/CC (en el lado de 12V)
  4. Conectar el polo positivo de los convertidores (a los 3, 3V lado) con pin GPIO 6 en la Raspberry Pi y el polo negativo con cualquier pin GND.
