"El Insensible" - un trebuchet del contrapeso (9 / 10 paso)

Paso 9: Mecanismo de disparo.

Es muy difícil diseñar un mecanismo de disparo que podría mantener 120kg, suelte rápidamente y podrá ser liberado por un humano bajo el peso de 120kg, sin en el camino de la eslinga que batir todo.

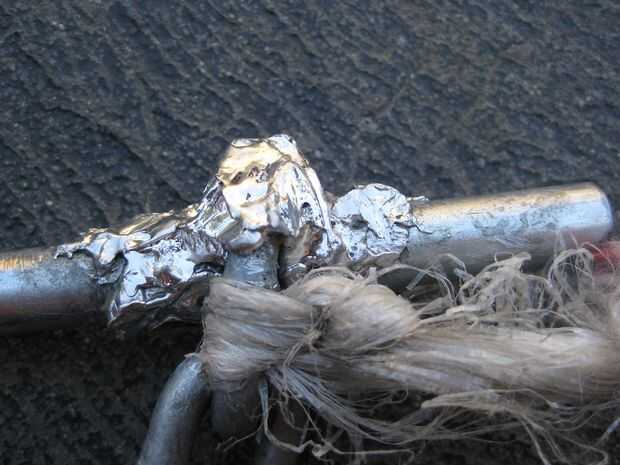

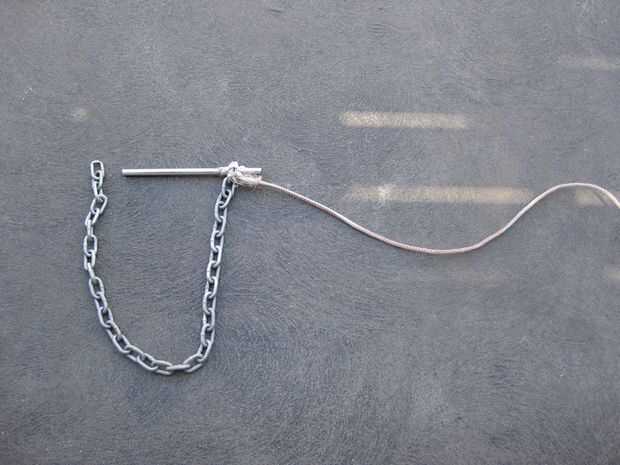

Sin embargo, el resultado fue un diseño muy simple. Soldado una cadena a la barra de acero sobrantes som, que envuelve el brazo y el carro, y asomó el otro extremo de la barra en el otro extremo de la cadena. Ahora era un círculo alrededor del brazo y el carro, y cuando se tiró de una cuerda atada a la barra, la barra deslizarse fuera de la cadena y libre.

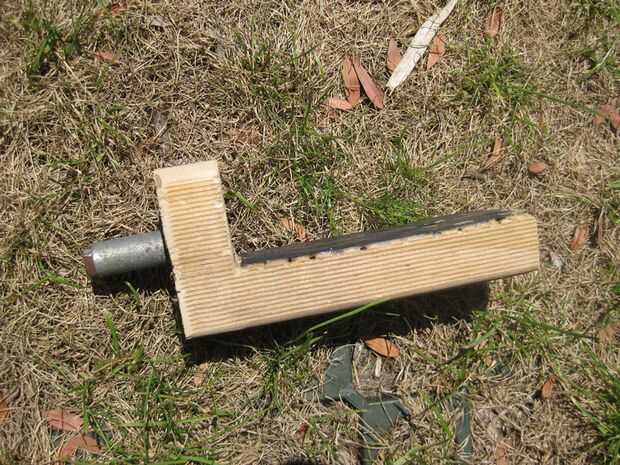

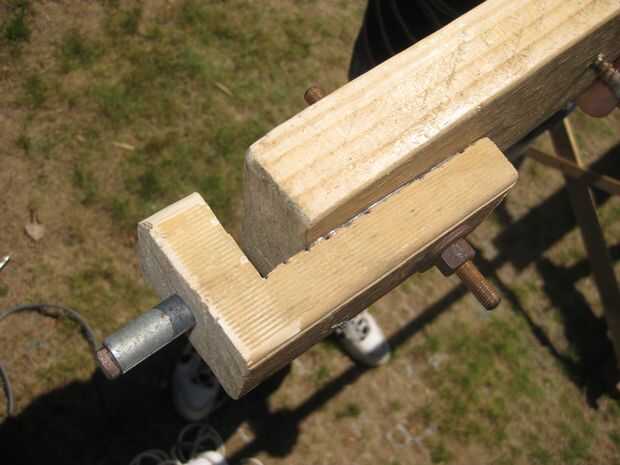

Proyectiles diferentemente ponderados causaría la Honda lanzar con diferentes tiempos. Así que para hacer un lanzamiento ajustable, atamos un tornillo (más la vaina es lisa-no fue expuesto el hilo) hasta la mitad en una pieza en forma de L de madera. Esto entonces fue atornillado en el extremo del brazo. Podría aflojar el perno y el ángulo del perno cambia, para modificar cuando la eslinga lanzaría para máxima distancia con todos los pesos.
