El increíble reloj de huevo (1 / 9 paso)

Paso 1: diseño

Stp1:
El primer paso fue diseñar como usted ha leído, tomó un día entero para hacerlo, para que sea completamente funcional. Este paso no tiene realmente

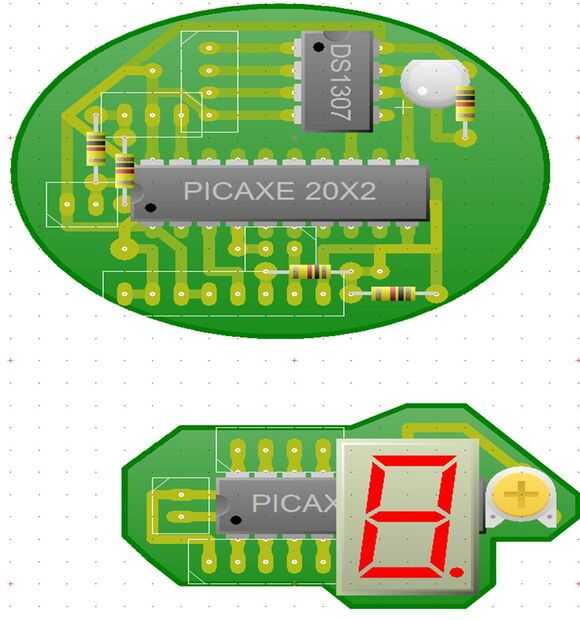

demasiadas cosas que explicar, utilizar a Asistente para PCB para hacer el diseño (bastante simple), acabo de colocar los componentes y extraer todas las pistas.
Después de algún tiempo producir el diseño completo que consistía en:

1.-controlador de pantalla de siete segmentos
|x1 Picaxe 18M 2
display de 7 segmentos |x1
|x1 Junta
|x1 potenciómetro (control de brillo)
2.-el controlador de reloj ("huevo Driver" como se ve en las fotos)
|x1 Picaxe 20 X 2
|x1 DS1307 y su resonador (reloj en tiempo Real)
|x1 LED
| Muchas resistencias
Junta |x1 (era difícil de hacer como un círculo)
3.-entrada de alimentación y programador
|x1 Junta
Baterías de 3v |x2
regulador de voltaje de 5v |x1
|x1 interruptor (para conectar el MCU para el programador de entrada)
|x1 3 mujer pines (entrada de programación)
Así que este fue el primer paso...

Nota: Como usted puede haber notado en las fotos (y en los materiales), hay sólo 1 display 7-seg. Eso es porque ha diseñado para mostrar un desplazamiento * no una visualización constante. (* explicado más adelante)
