El Hexachord, un instrumento rotatorio (7 / 12 paso)

Paso 7: mecanismos de

La razón de seis cámaras de sonido independientes es la capacidad de manipular independientemente.

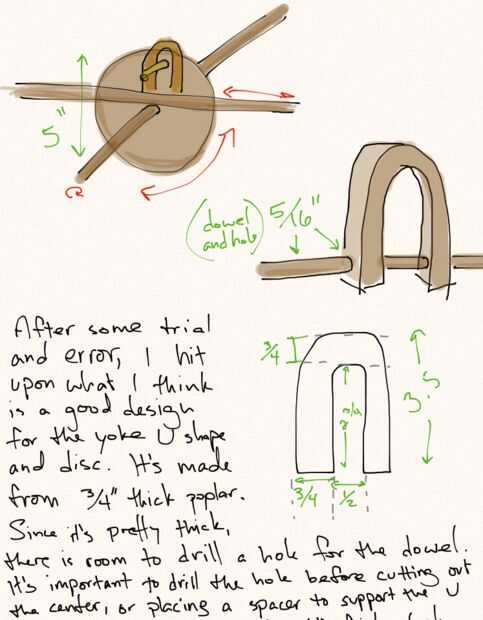

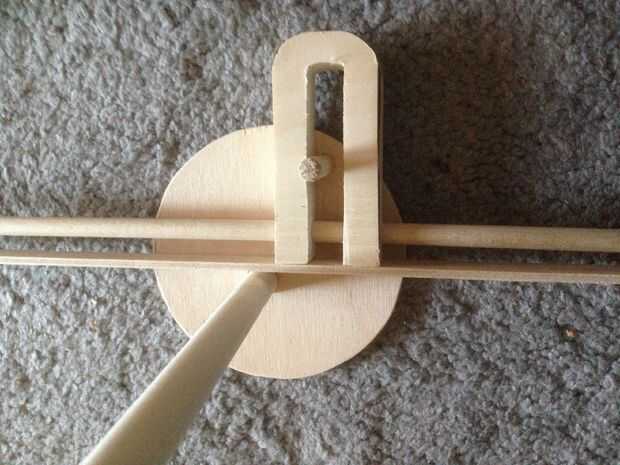

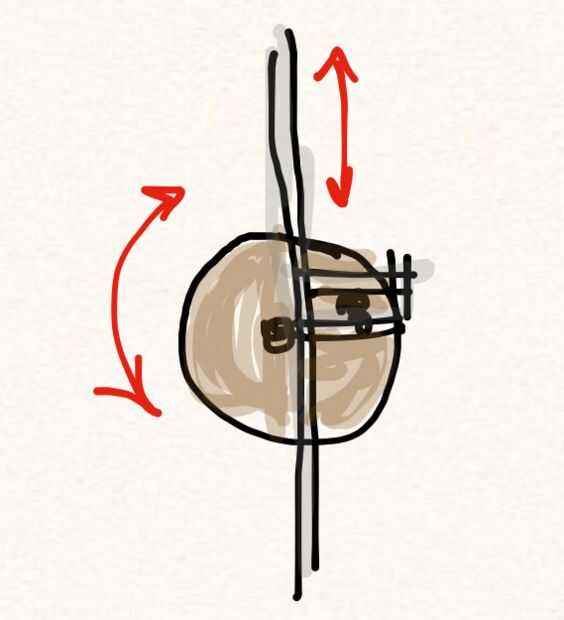

Quería ser capaz de controlar la posición de cada cámara de sonido desde el mismo lado. No bailar alrededor para hacer que funcione (aunque eso podría ser divertido también). Como movimiento de rotación es bastante fácil de traducir a largas distancias, decidí utilizar una perilla para cada cámara de sonido conectado a través de clavija a un scotch yoke mecanismo. Es muy eficiente para convertir el movimiento rotatorio a lineal. Hay un disco, pinzas y un yugo en forma de U, a tacos colocados en ángulo recto entre sí. Puede ver una serie de dibujos en las fotos para este paso.

Montar todo esto en el marco necesario agregar más 1 x 1" espiga cuadrada apoyos a través del cual ejecutar los tacos de la perilla.

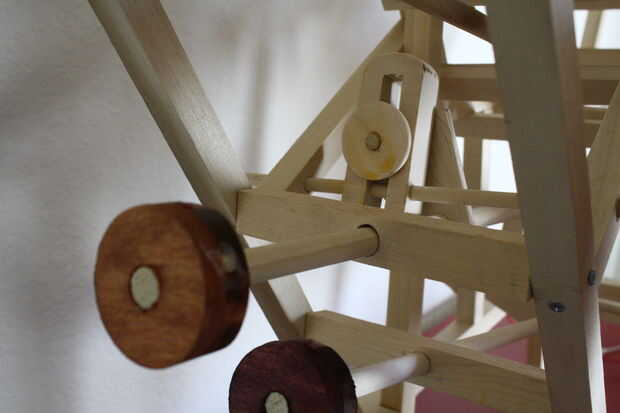

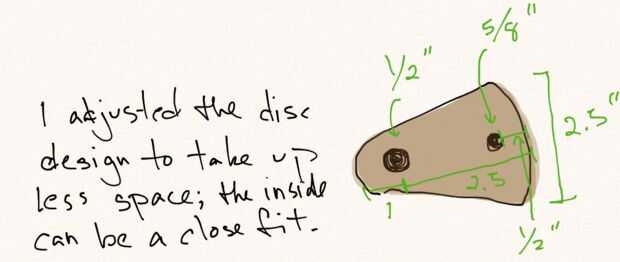

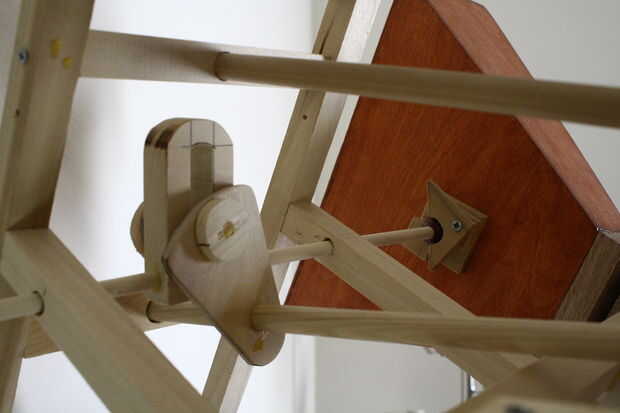

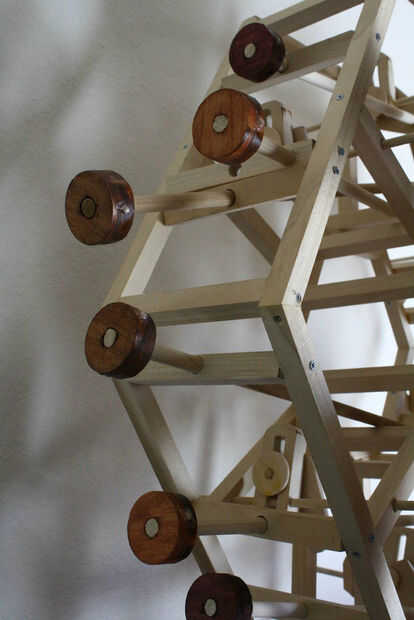

Los pomos (que fueron cortados en un taladro con broca hueca) fueron teñidos para que coincida con sus cámaras de sonido asociados (por lo que se puede decir que se está moviendo) y se colocaron en el lado izquierdo. Era un poco de una tarea de maniobrarlo para caber, y terminé modificando la forma del disco (como se puede ver en mis dibujos). Pero el trabajo pagado. Cada mecanismo efectivamente convierte su movimiento rotativo a los mecanismos de yugo colocados detrás de cada cámara de sonido y les sale donde se puede reproducir.
