El extractor de aire smart X-tractor (2 / 6 paso)

Paso 2: iniciar

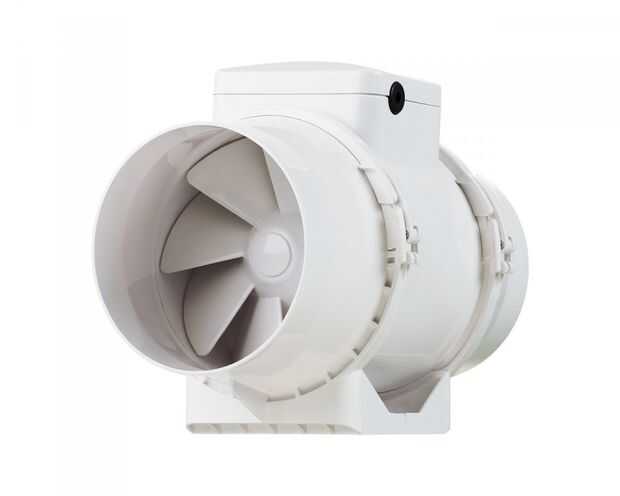

El componente principal es un extractor de aire.

Yo ya había comprado algo como este , pero también puede utilizar una salida de baño básico.

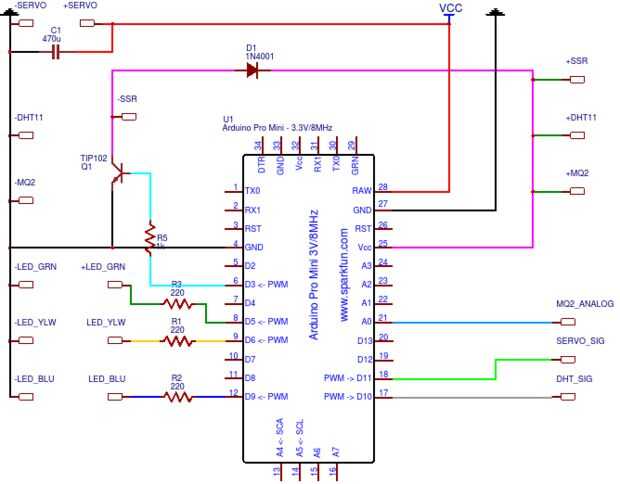

Arduino mini pro, sensor MQ2, DHT11 y un relé SSR hacen el resto.

Yo he adoptado exactamente estos equipos:

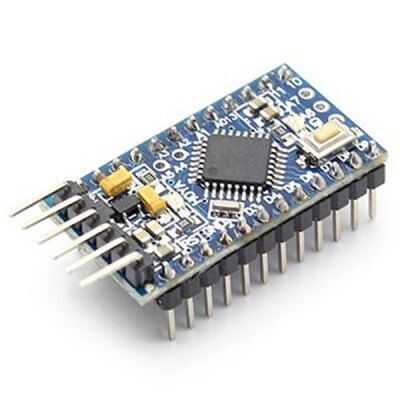

Arduino Pro Mini

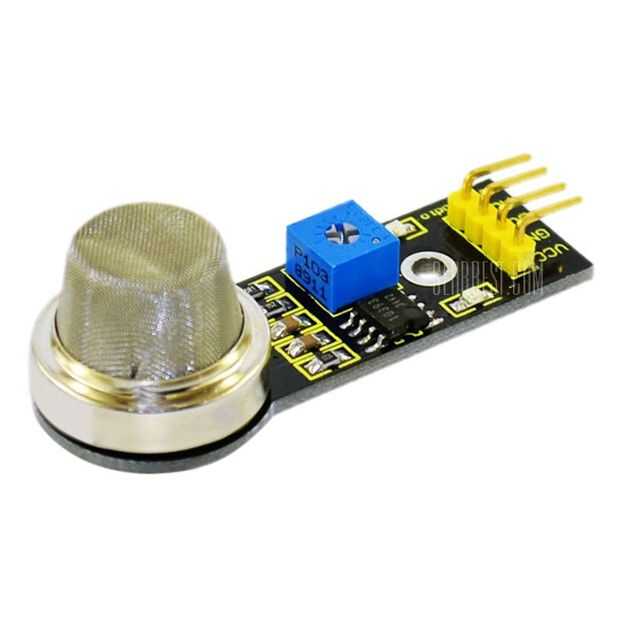

Módulo de sensor de gas MQ2

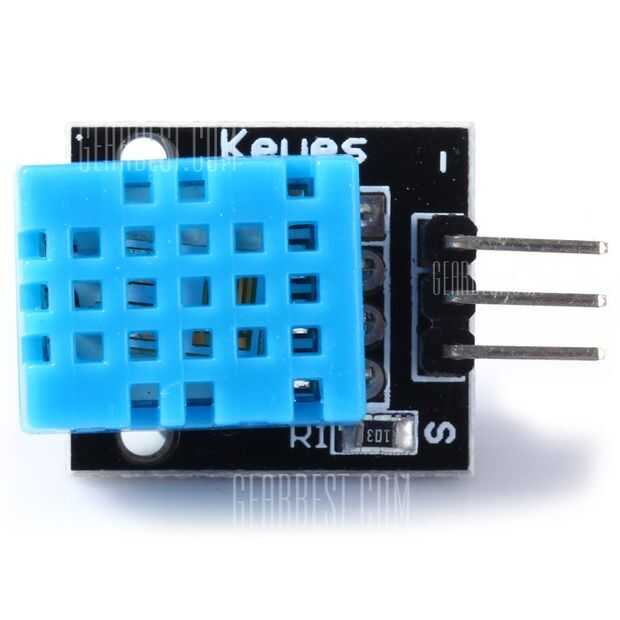

Módulo DHT11

Relais de SSR

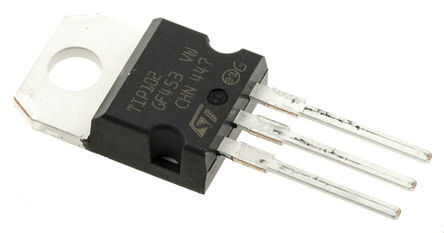

Transistor NPN TIP102

Diodo 1N4001

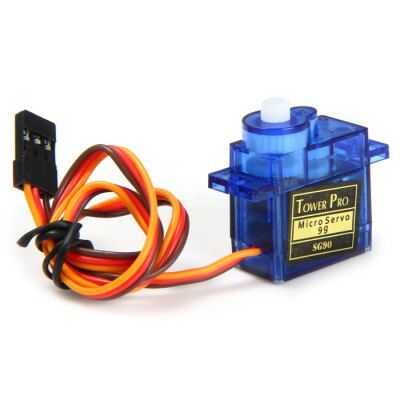

Motor servo SG90

Tres leds

resistor de 1Kohm x 1

resistencias de 3 x 220 ohmios

PCB

Puentes

1 x condensador electrolítico 470uF

Fuente de alimentación de 5V 2A

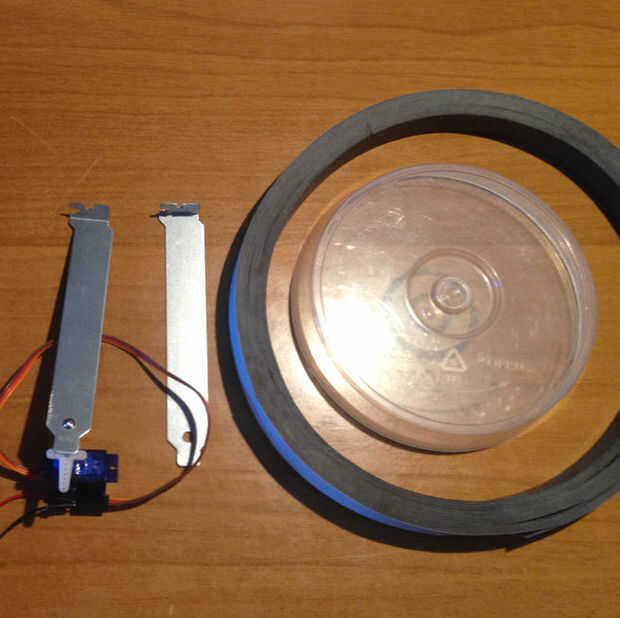

2 x soporte de ranura caja PC

Cubierta de plástico del eje de CD pack

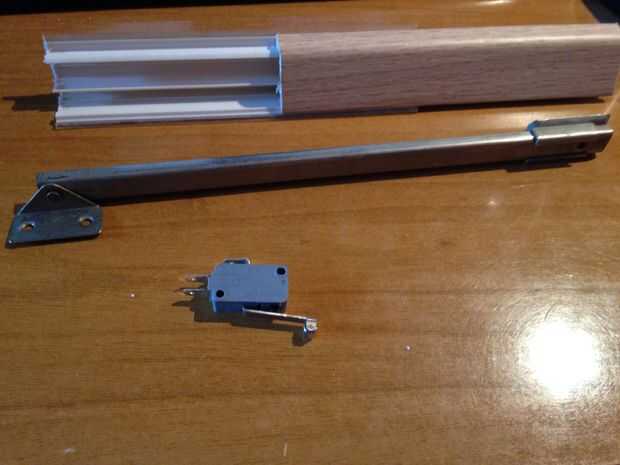

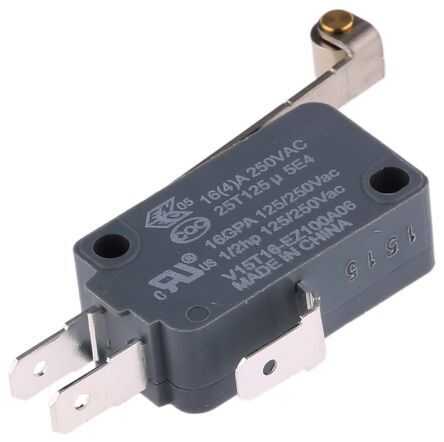

Microswitch SPDT-NA/NC

cable de alimentación

tornillos

De la soldadura

Taladro

Dremel

Pegamento caliente

Ataduras de cables
