El Dispencer de medicación automática (2 / 5 paso)

Paso 2: Haciendo planes

¿Cuáles son los requisitos de una máquina si pensamos en una máquina que le da sus pastillas?

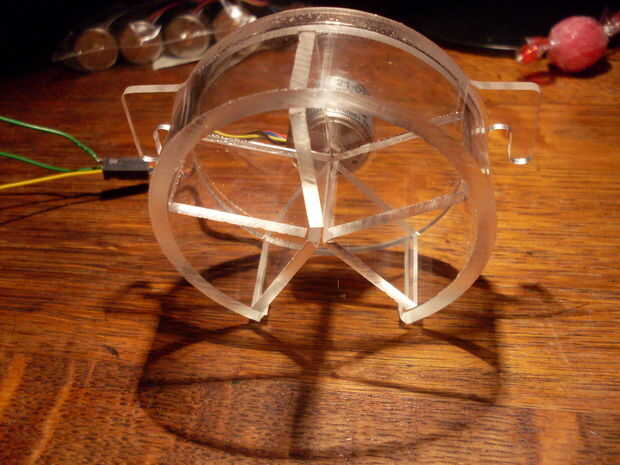

  • Debe ser las píldoras derecho: Necesitamos un sistema que disminuye las píldoras derecho cuando sea necesario y que es fácil de llenar vacíos. Así que después de mucho tiempo de pensar duro (y varios headackes más adelante) surgió con un tambor que tiene 5 compartimentos con un motor paso a paso que convierte el compartimiento derecho un orificio, por lo que las pastillas pueden caer hacia fuera.
Me decidí a tener 7 tambores con 5 compartimentos de modo que puede utilizar un tambor para cada día y cada tambor contiene un máximo de 4 dosis (compartimiento 5 siempre tiene que estar vacío).


  • Debe venir en el momento oportuno: Tenemos desde luego que las pastillas se entregan en el momento justo para que un reloj se añade al circuito de la electrónica. He utilizado el mismo populare DS1307 reloj IC. Razón principal es que es un reloj muy fácil de usar y que solo utiliza 2 cables (I2C) para la comunicación con el microcontrolador. También tiene su propio sistema de backup de batería que pueden ejecutar hasta 10 años sin alimentación.
  • Debe ser confiable: El dispositivo no debe perder sus datos en caso de un apagón y sería bueno si también mantiene funcionando durante un apagón. Así que se añadió una batería de 9V y todos los datos se almacenan en un IC de la EEPROM para que no se perderán. El IC de la EEPROM es una 24LC16B que utiliza los mismos dos cables como el reloj para comunicarse con el microcontrolador.

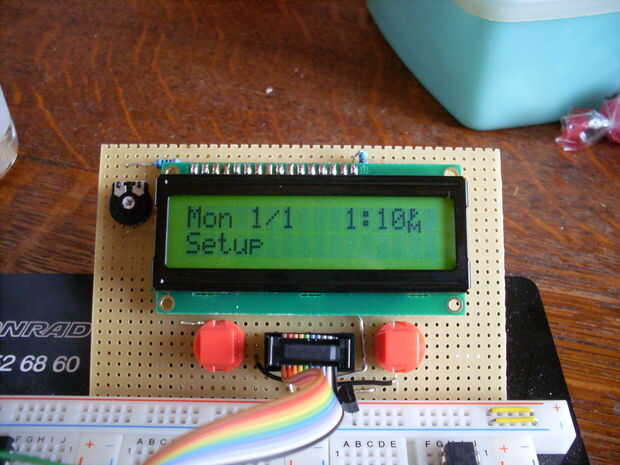

  • Debe ser fácil de usar: Tiene tan sólo 2 botones y una pantalla lcd para acceso a la información necesaria. También tiene un zumbador que puede dar un soundalarm cuando se entregan las pastillas.
