El diodo (4 / 5 paso)

Paso 4: Con diodos

Hay un montón de diferentes usos de los diodos. Algunas de ellas se discuten a continuación.

1) circuitos rectificadores--
-Los diodos se utilizan generalmente como rectificadores para la conversión de una señal de C.A. a señal D.C..
-Hay tres tipos de rectificadores que se utilizan en su mayoría, viz.,

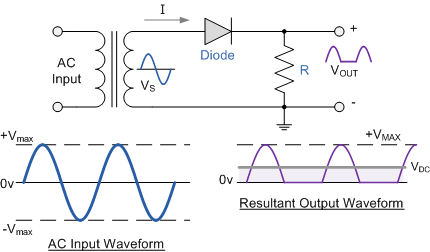

1) rectificadores de media onda de
2) onda completa rectificadores

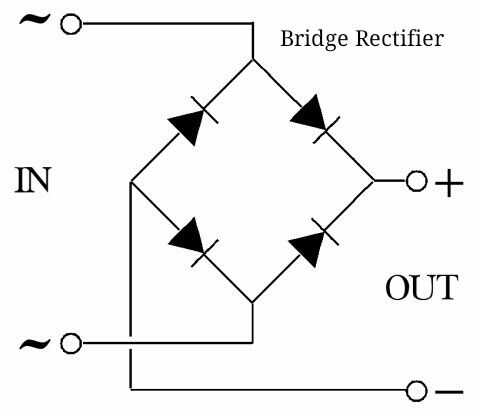

3) puentes rectificadores
-De estos puentes rectificadores son los más utilizados en todos los circuitos.

2) inversa de tensión los circuitos de protección--
-Para proteger circuitos de polaridad reversa voltaje, los diodos se utilizan en serie como parte de la protección.

3) tensión - circuitos de regulación,
-Diodos Zener se utilizan en el modo Reverse bias, para la regulación de voltaje en circuitos.
-Están disponibles en varios voltajes diferentes para la regulación.
-Consulte la imagen de arriba para una breve idea sobre su uso.

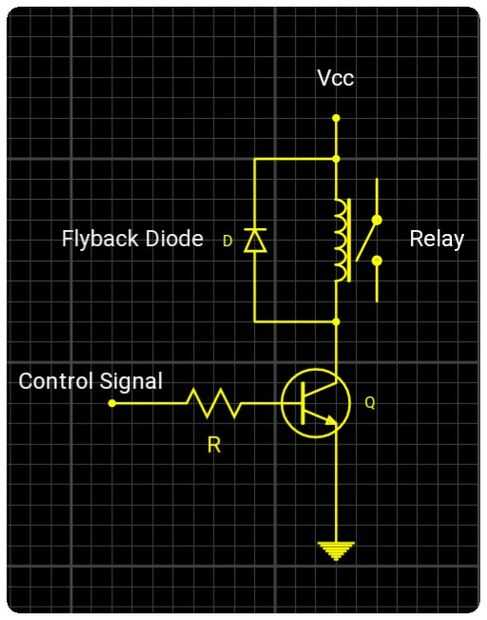

4) Flyback diodos--
-Los diodos se utilizan como diodos de Flyback, inorder para proteger el circuito de picos de voltaje de lage.
-Se utilizan a través de una carga inductiva, inorder para suprimir la consulta de picos de voltaje negativo inducido debido a la carga, por lo tanto, protegiendo el circuito de control.

5) S.M.P.S--
-Scottky diodos y diodos de alta potencia se utilizan en S.M.P.S (interruptor de modo de alimentación), para el cambio rápido de las señales y para refuerzo de bajos voltajes de C.C. a un alto voltaje DC.

6) circuitos oscilación y Tunning-
-Túnel de diodos y diodos Gunn son utilizados en circuitos de Tunning y oscilación.
-Reloj de generadores de impulsos, temporizadores, generación de Radio frecuencia, etc., son las algunas aplicaciones más.

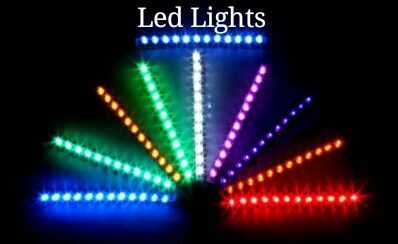

7) generación de la luz / indicación--
-L.E.D (diodos emisores de luz) se utilizan como una fuente de luz en muchos dispositivos como bombillas Led, luces recargables, antorchas, etc..
-También para las varias indicaciones como alerta de peligro, nivel de batería, encendido, etc., Led se utiliza.

8) circuitos de sensores de luz / luz circuitos dependientes--
-Fotodiodos se utilizan como una fuente de luz - detección en varios circuitos automotrices.
-Se utilizan en automático iluminaciones de la calle, circuitos de medición de intensidad de la luz, Alarmas antirrobo, etc..

Estos eran los usos más comunes de los diodos. Consulte las imágenes arriba para referencia rápida.
