El diodo (1 / 5 paso)

Paso 1: Entender el diodo

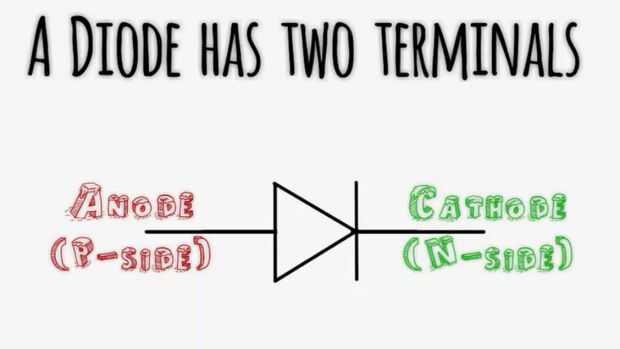

El diodo es un componente electrónico de dos terminales.
Los dos terminales son-
1) ánodo
Cátodo 2)

El cátodo está marcado con una banda de color gris en diodos normales o con una banda de color negro en diodos zener.

Un diodo permite la conducción sólo en una dirección, por lo tanto conocida como componente unidireccional.
La corriente en un diodo normal se debe principalmente a dos componentes,
Son---
-flujo de electrones (cargada negativa)
-flujo de agujeros (cargado positivamente)

Nota-----
(Se crean agujeros en un lugar, debido al movimiento de los electrones de ese lugar a una nueva ubicación.

Cuando un electrón se mueve de su lugar, se crea un espacio vacío, que se conoce como 'agujero', tener carga opuesta a la del electrón.)

Hay tres modos de funcionamiento de un diodo-
-Avance sesgado modo de
-Modo sesgado de reverso
-Desglose modo

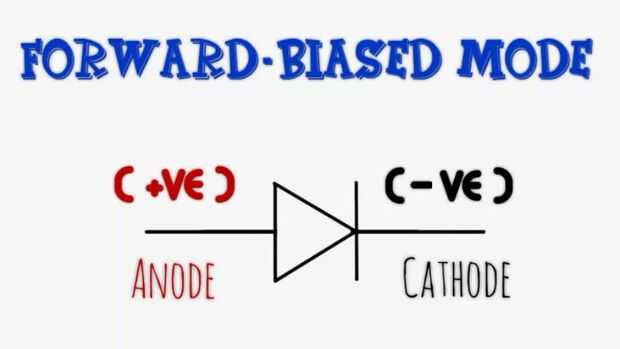

ADELANTE - MODO PARCIAL---

-En el modo sesgado hacia adelante, el diodo conduce.
-En este modo, el terminal positivo del batería/el circuito está conectado al ánodo (lado p) del diodo y el polo negativo del batería/el circuito está conectado al cátodo (lado n) del diodo.
-En Resumen, el ánodo debe estar en un mayor potencial que el cátodo, para sesgar hacia adelante el diodo.
-Debido a este arreglo de las conexiones, los electrones en el lado N (cátodo) del diodo, son atraídos hacia el lado P (ánodo) del diodo y los huecos del lado P (ánodo) son atraídos hacia el lado N (cátodo) del diodo.
-Esto conduce al flujo de electrones del lado N al lado P (es decir, del cátodo al ánodo) y también para el folw de agujeros desde el lado P al lado N (es decir, desde el ánodo a cátodo), dando lugar a una corriente, cuya dirección es de ánodo a cátodo del diodo la.
-El diodo actúa como un cerrado interruptor en el modo de Forward-Biased.

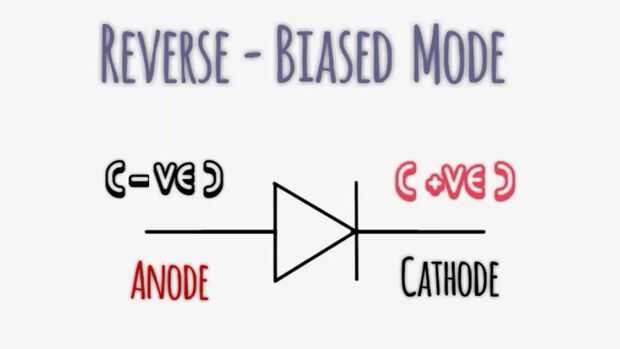

-MODO PARCIAL---REVERSO

-En modo parcial inverso, el diodo no conduce.
-En este modo, el terminal positivo del batería/el circuito está conectado al cátodo (lado n) del diodo y el polo negativo del batería/el circuito está conectado al ánodo (lado p) del diodo.
-En Resumen, el cátodo debe estar a un potencial mayor que el ánodo, para polarización inversa el diodo.
-Debido a este arreglo de conexiones, son atraídos los electrones en el lado N (cátodo) del diodo hacia el N-lado (cátodo) del diodo y los agujeros desde el lado P (ánodo) del diodo, se sienten atraídos hacia el lado P (ánodo) del diodo.
-Esto evita a la transferencia de electrones y agujeros entre los dos bornes del diodo.
-Como no hay flujo de electrones y agujeros lleva a cabo en ambos sentidos, no hay ninguna corriente que fluye por el diodo.
-El diodo actúa como un abierto interruptor en el modo de Reverse-Biased.

MODO DE DESGLOSE---

-Este modo es una parte del complemento del modo inverso parcial.
-Cuando un diodo se utiliza en modo parcial inverso, y si se aumenta el voltaje aplicado sobre la tensión de ruptura inversa, el diodo entra en modo de interrupción.
-En este punto, el diodo comienza a conducir pesadamente en la dirección contraria.
-Este modo se utiliza generalmente en circuitos de diodo Zener.

Todas estas operaciones de trabajo del diodo se utilizan en distintos circuitos diferentes según sea necesario.

Hay algunas consideraciones importantes a realizar mientras selecciona un diodo para una aplicación determinada. Se discuten en el siguiente paso.
