Paso 1: Modelado con Autodesk Inventor
Este instructable fue creado en cumplimiento de la exigencia de proyecto de la Makecourse de la Universidad de South Florida (www.makecourse.com).
Los primeros pasos para cualquier proyecto es modelo. Así que para la clase de Makecourse, enseñada en la Universidad de Florida del sur, se nos pidió que utiliza un programa llamado Autodesk Inventor. Es gratuito para los estudiantes universitarios en línea http://www.autodesk.com/

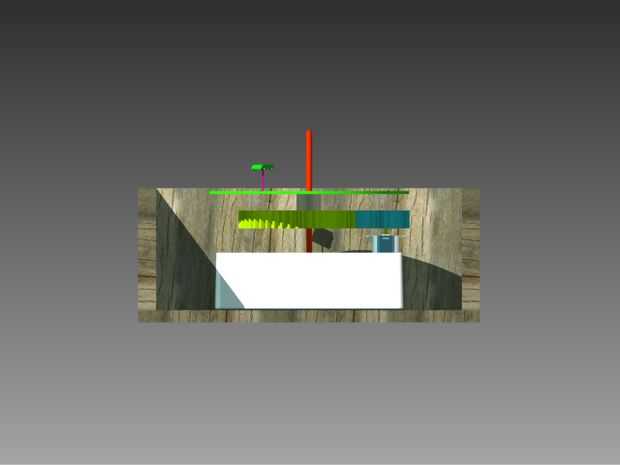

Los paneles exteriores de la foto son de madera. Son soportes para la pieza superior de mi proyecto (la rotonda). Que blanco incluido caja es donde se colocarán todos mis componentes de cableado y electrónicos. Es un requisito de nuestra clase que no podemos cambiar cualquier parte de las dimensiones de la caja incluida.
Sentado en la parte superior de la caja es un polo rojo. La parte inferior tiene forma de una lavadora y se monta en la parte superior (y en el centro) de la caja incluida. La parte delgada que recorre todo el camino hasta la parte superior de la foto es exactamente un cuarto de pulgada de diámetro. Esto fue utilizada porque es un tamaño estándar comúnmente utilizado. Todo lo que se une al polo rojo tendrá dimensiones similares para que se ajuste correctamente.
Un poco apagado en el lado derecho de la caja cerrada blanca es un motor paso a paso montaje. En la foto, es realmente encima de mi caja, pero más tarde verás que ponerlo dentro de la caja en su lugar y había montado en el techo. Sólo quería gente para ver lo que fue alimentando los dos engranajes así que por eso la dejé en la parte superior de mi programa.
El pequeño engranaje azul en la foto es lo que descansan en la parte superior del motor paso a paso. Lo hice para que el centro de la marcha tenía un agujero que ajuste perfectamente alrededor de las dimensiones de la cabeza del motor paso a paso. El equipo tiene 23 dientes y está conectado con el engranaje dorado que tiene 46 dientes. Los engranajes en autodesk inventor es bastante complicado, así que si necesitas ayuda, mira este video:
En la parte superior el engranaje de oro es una horquilla. Es esencialmente sólo un cilindro. Montar solo que en la parte superior el engranaje de oro para que cuando el engranaje gira, también lo hace la horquilla.
Encima de la horquilla es el disco giratorio (pieza verde). También se monta en la horquilla para que cuando el engranaje gira, así que no la horquilla y también lo hace el disco de rotación.
Un lado del disco giratorio, cerca del borde, hay una clavija que usé para conectar al coche. En autodesk inventor, utilizar sólo una patilla cuadrada, pero usted verá en mi proyecto actual, que sólo una pieza de aluminio en su lugar.
por último, he incluido una pieza de arriba. Esto es simplemente un círculo que es un poco más pequeño en diámetro que el disco de rotación. No quiere que sea también mucho más pequeño aunque porque luego habrá un boquete grande en el proyecto. Mi diferencia de espacio entre el disco de rotación y el círculo superior era un 1/4"
