Paso 1: Explicar el circuito de

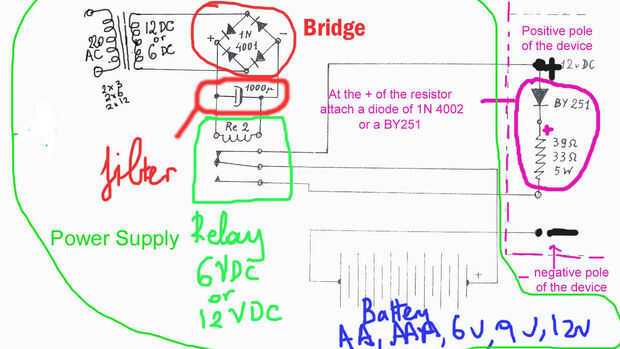

en primer lugar el circuito está bien separado es que dos secciones de la fuente de alimentación a la izquierda (línea verde) con la batería y el contorno con la línea morada
Tomamos el transformador (220V Europa hacer los cálculos sobre lector Atlántico) y nos conectamos en una formación del llamado puente de diodos. Este circuito es el primer año estudiante aprende y recuerda para siempre. Su el circuito más simple para lograr mejores resultados, barato y confiable. OK, si quieres transformar de CA a CA otra vez después el circuito sigue siendo el mismo cambio de u los diodos del tipo 4402, 4403, 4002, por supuesto el transformador y el relé apropiado trabajar en AC. El condensador de 1000uF valor es un filtro y un obturador para elevar la energía. Conecte los diodos para el condensador y luego éste en la línea del relais. Entonces el + polo del dispositivo llega al conmutador del relé. En la + pole del dispositivo Conecte un diodo o un BY251 y una resistencia de 33 ohmios de 5 vatios (preferimos 5 vatios, la resistencia no calienta cuando funciona y enfría más rápido)
Usted no necesitará cualquier PCB. Tomar un protorype o mejor una tarjeta perforada Coloque los materiales y hacer las conexiones. Ninguna atención particular (de tomar curso todas las precauciones cuando se utiliza alto voltaje como 220VDC son capaces te fríen en segundos y enviar junto a tu anchestors para siempre)
de los + - tomaremos la línea y pasaremos a la hembra RCA 2 (chasis) uno RCA macho conectado aquí va a la carga de la batería y el otro va hacia el aparato donde colocamos una batería de falsa
