Paso 1: Diseño y fabricación de la plantilla
No estaba seguro cómo grande que el carrito tendría que ser, así que empecé por determinar el diámetro de las botellas, que es un poco menos de 2 5/8". Siguiente obstáculo fue determinar espaciamiento y colocación de 6 botellas, que dictan la longitud y el ancho total.

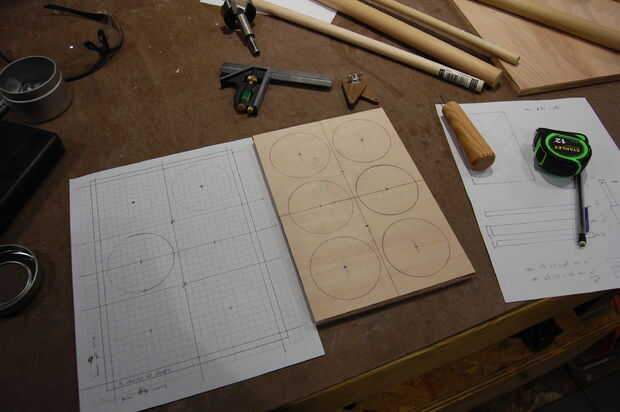

Mi proceso de diseño [Ver cuadro 1 de esta sección]
1. a partir de 1/4 papel milimetrado, dibujé centrada en líneas verticales y horizontales.
2. con una brújula situado a un radio de 1 5/16"(2 5/8" de diámetro) y encontró un punto en la línea horizontal donde yo podía dibujar un círculo... con algo de espacio entre ella una la línea de centro. Suerte... se puede ver que el círculo cabe bastante cómodo con un cuadrado de 3 "x 3".
3. con esta información, sacó el trabajo de rejilla para seis cuadrados 3 "x 3".
4. puesto que mi método de construcción tendrían paneles incluido dentro de surcos, agregué 1/4" a cada lado. Esto me dio finales dimensiones de 6 1/2 "x 9 1/2".
Nota: Estas dimensiones pueden modificarse fácilmente para acomodar cualquier tamaño de botella.
No tengo una 2 5/8" forstner poco y no quiero comprar uno para un proyecto, así que tuve que hacer una plantilla así que pude corte consistente agujeros con una broca de router y el patrón.
Hacer la plantilla
1. corte un pedazo de madera contrachapada de 1/2" a 6 1/2" x 9 1/2".
2. dibuje las líneas verticales y horizontales centradas.
3. los centros de todos los 6 círculos pueden encontrarse haciendo marcas de 1 3/4" en de los bordes

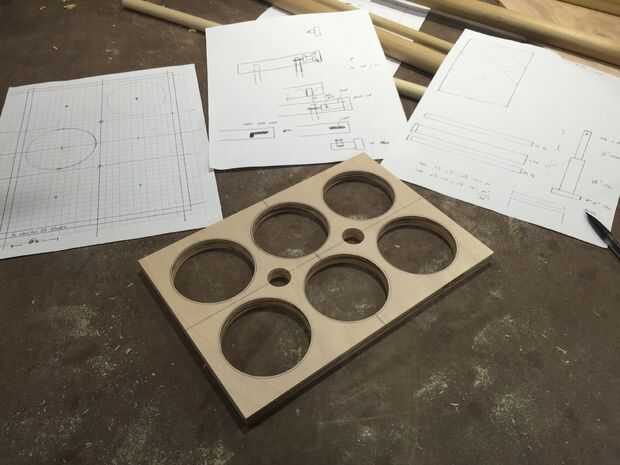

4. los dos agujeros restantes caen en la línea vertical... 3 1/4" en el borde. Se trata de los puestos, que harán sentido después.
La plantilla de perforación
1. Marque los puntos centrales con un punzón.

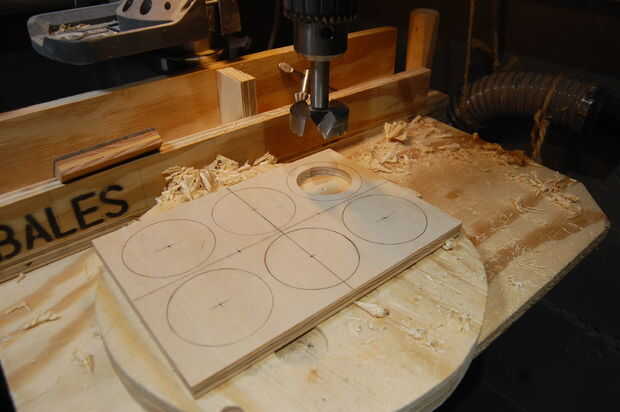

2. Perfore los agujeros con el taladro y una broca de 2" forstner. Que perforar la mayoría de la manera a través de un lado (solo lo suficiente para el punto a perforar a través), pero acabado el agujero desde el lado opuesto a eliminar de la golpe hacia fuera.

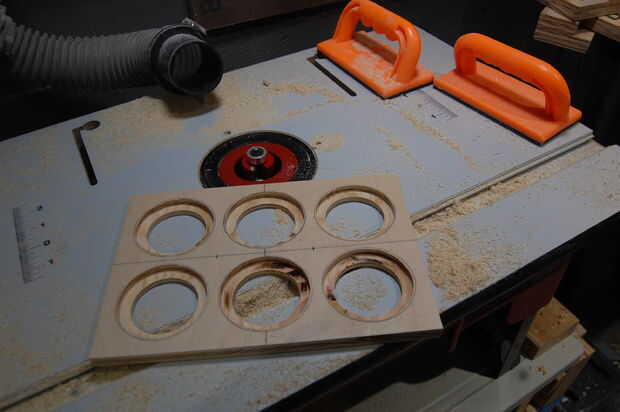

3. con una broca de rebajos y conjunto del cojinete, ampliar el diámetro del agujero a 2 5/8". Aviso que tengo la altura de la broca para quitar la mitad del espesor de Junta, que deja suficiente material 2" de diámetro para el cojinete para registrar contra, sin embargo, suficiente para el último paso. [Cuadro #4]

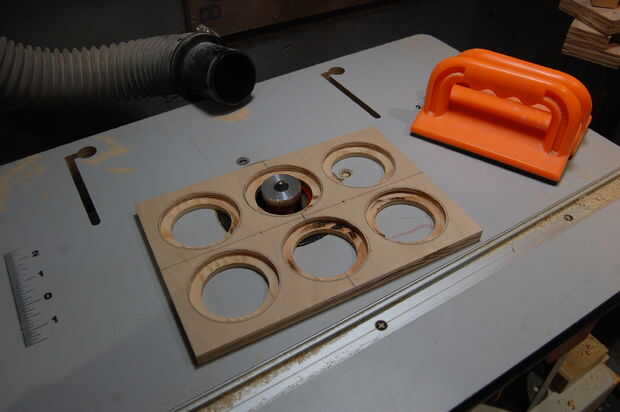

4. cambiar el cojinete para el tamaño más grande, que transforma la broca tope un poco del patrón (o utilizar un poco de patrón independiente si lo desea). El rodamiento ahora montaré contra 2 5/8" diámetro, mientras que la cuchilla quita el material restante.

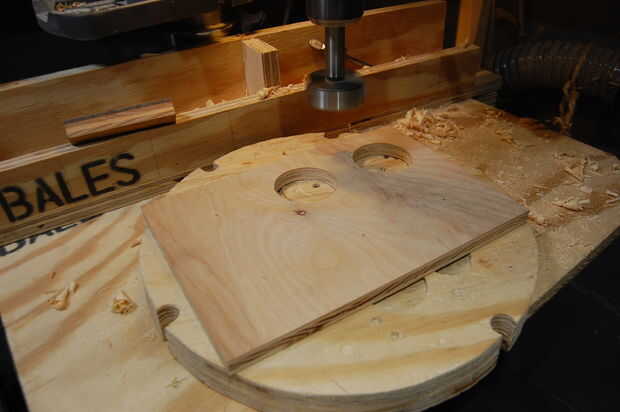

5. Taladre los agujeros de poste usando una broca de 3/4" forstner.
