Paso 13: Manejar: mecanismo de la cerradura de la torcedura
Cuando sea posible, me gusta usar piezas reales para marcar otras partes. Un buen ejemplo de esto es el agujero de retención que consigue perforado en la parte superior de los postes. Realmente tratando de calcular cuánto hacia abajo de la manija se encuentra en los puestos, medición/marcar los postes y taladrar un agujero colocado con precisión, sería muy lentos... y se arruinara.

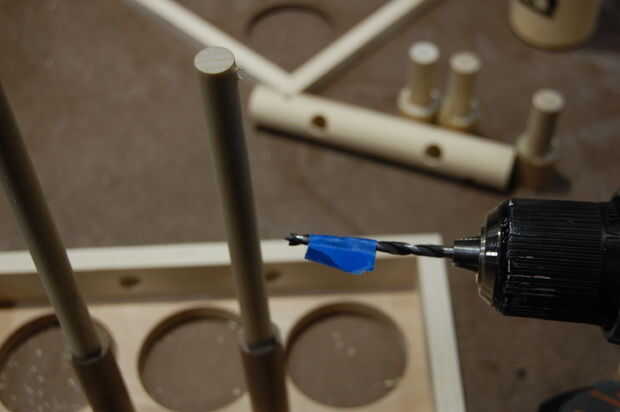

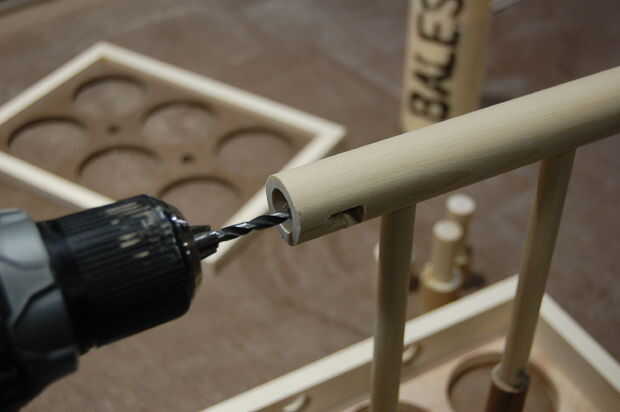

La solución más fácil es poner la manija en los postes y luego usar el previamente 3/16 agujero perforados el mango como guía para marcar los mensajes. Yo justo lo suficiente como para marcar la ubicación de los postes perforados y luego se retira el mango. Sólo quería perforar a medio camino a través de los postes, poner una bandera de la cinta en el taladro para uso como un tope de profundidad visual.

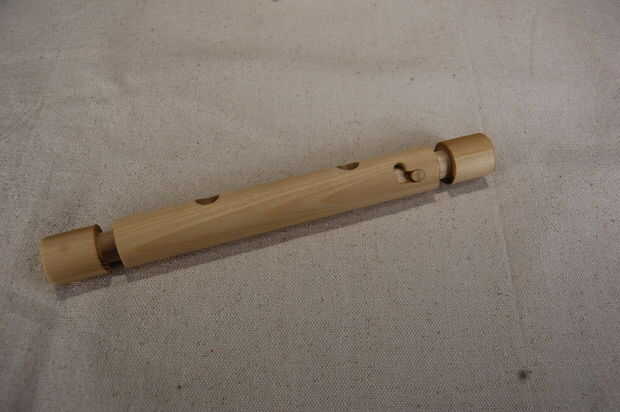

La última pieza de la manija es el pin para el mecanismo de la cerradura de la torcedura, que es una sección de 1/4" espiga encolada en la sección de 5/8" de las tapas - mientras montado... que parte es muy importante.

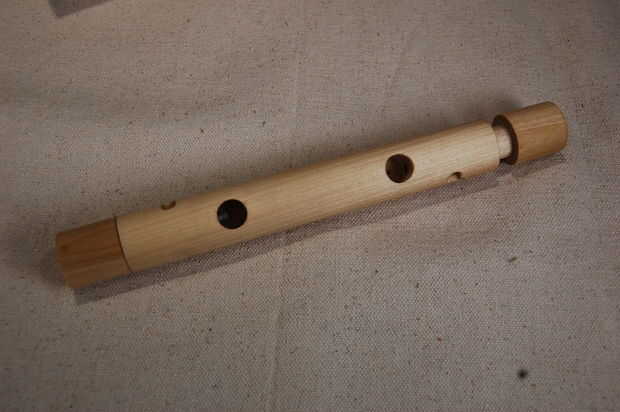

1. Introduzca los tapones en el cuerpo del mango principal. Si quieres una orientación específica para el patrón del grano, este es el momento para alinearla.

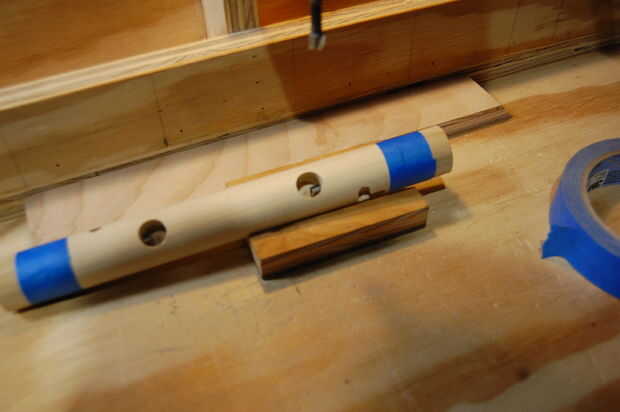

2. Envuelva cinta alrededor de la espiga donde se unen las dos partes. Esto es para que no giren o mover durante la perforación.
3. Utilice la posición de bloqueo de la ranura como guía para perforar un agujero de 1/4" con una broca forstner. Aproximadamente a mitad de camino perforé en el pasador de 5/8".
4. Corte una sección corta de 1/4" espiga (alrededor 1" es buena), poner un poco de pegamento para madera en un extremo y en el orificio 1/4" usted simplemente había perforado... luego deje que se seque.
Nota: Usted no quiere cualquier apretón de pegamento hacia fuera durante este paso... que mantiene el mecanismo de movimiento, que es malo.
5. una vez seco, recortar el exceso de 1/4" espiga. Usé la sierra.
6. la arena la clavija al ras de la curvatura de la palanca de espiga 1". He utilizado la lijadora de banda oscilante, que funcionó muy bien y también nivelado hacia fuera cualquier incompatibilidad entre el cuerpo de la manija y tapones, por lo que veía y sentía como una pieza coherente.
Esperemos que, ahora hace sentido cómo estas partes del dispositivo de seguridad y función.

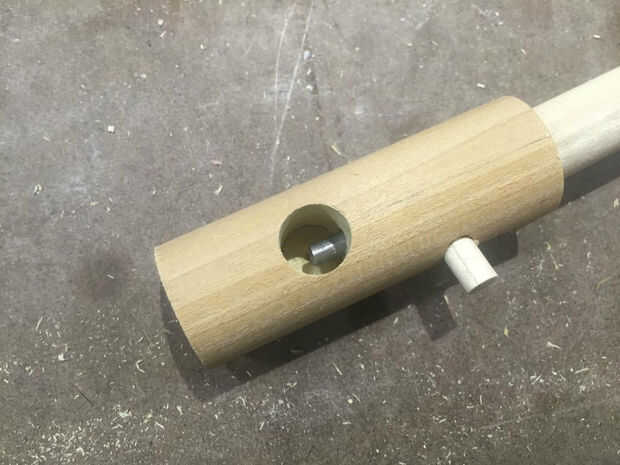

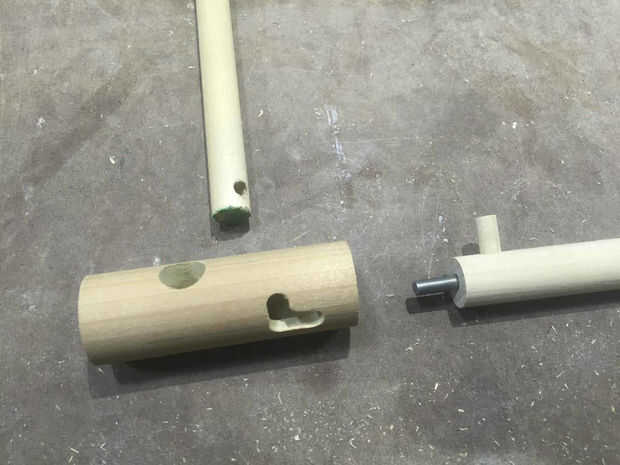

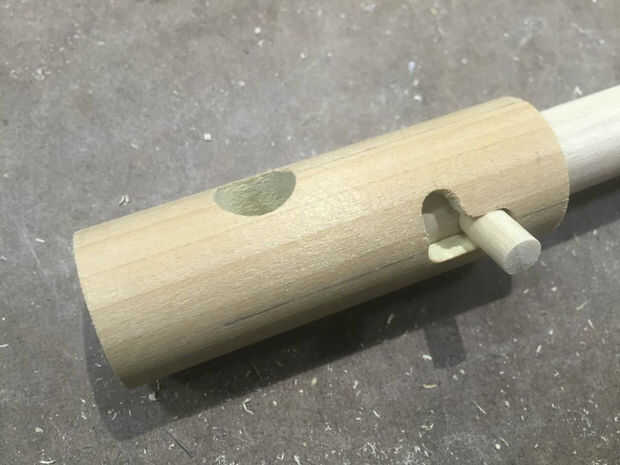

Fotos #6, #7 y #8 mostrar mi prototipo de tanto desmontar y montar.

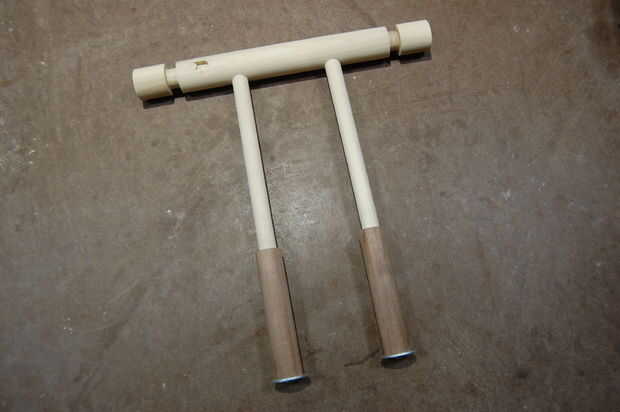

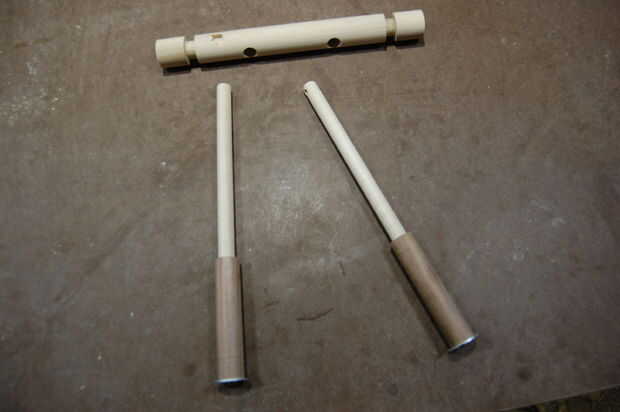

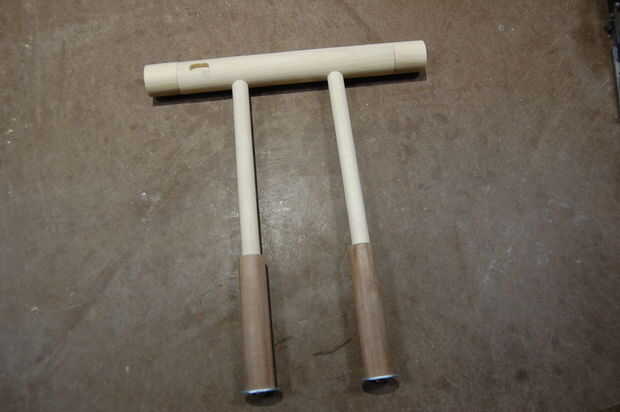

Fotos #9, #10 y #11 muestran cómo la manija enclavamientos con los postes.
