El cable de alimentación de la HYDRA (1 / 2 paso)

Paso 1: Unir el cable de alimentación

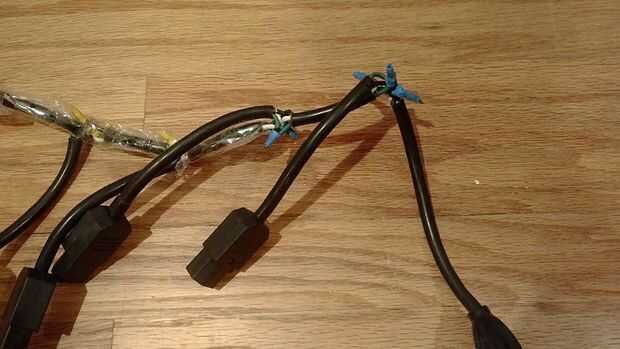

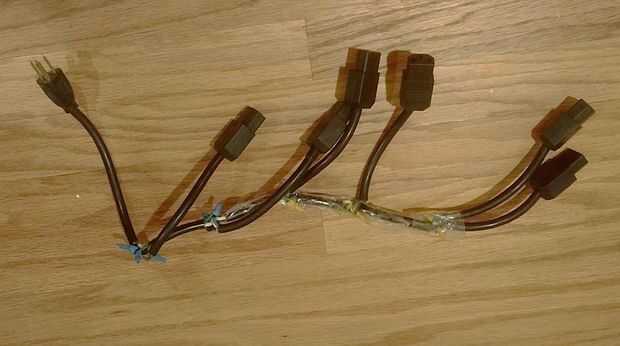

Se muestra el producto final. Poner juntos era simple.

  1. Compró nuevo wireable conectores IEC hembra de ebay.
  2. Corte 7 pulgadas piezas de potencia cable y también guardan el original conector macho y conector IEC hembra del cable de sacrificio.
  3. Despojado de los extremos de las piezas de 7 pulgadas para exponer el alambre de cobre y el extremo de cada pedazo de 7 pulgadas a un conector IEC hembra.
  4. Cortar más piezas un poco más cortos del cable de alimentación (los puentes) y los extremos pelados de éstos para exponer el alambre.

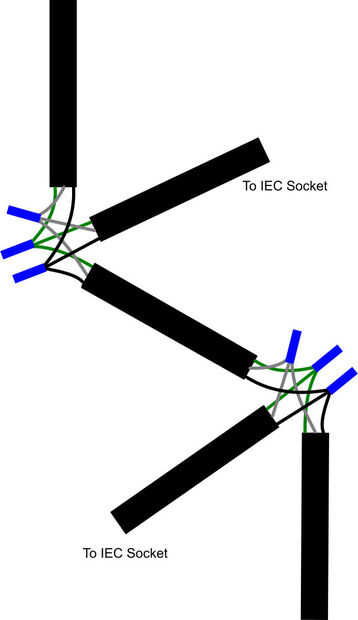

  5. Torcidos juntos de las siguientes piezas de tres cuerda los extremos de los cables de tierra (verde): un pedazo de 7 pulgadas conectado a un conector IEC, el cable de conectado el enchufe macho original y un pedazo corto de cable (aproximadamente 5 pulgadas).
  6. Soldar los extremos de cobre trenzados de los alambres verdes tres.
  7. Repite la torsión y soldadura de los cables de cobre de alambre cubierto negro (en vivo) y por último los tres cables blancos. Al final tuve tres pedazos de cable eléctrico conectado con tres articulaciones de alambre.
  8. Los cables de cobre soldados expuestos se cubrieron con tubería del encogimiento del calor.
  9. El siguiente conjunto de tres uniones de cable de potencia se prepararon como arriba. Un puente fue conectado con un pedazo de 7 pulgadas (con la toma IEC) y otro puente. Tubería del encogimiento del tres vías conexión torcida juntos, soldada y sellada con calor.
  10. Todo el proceso se repitió para un nuevo conjunto de tres conexiones de la manera. La cinta transparente en la foto era ayudar a sostener las tres piezas juntas.
