El Arduino / TFT LCD conexión (7 / 10 paso)

Paso 7: Construcción de tableros de arranque y "escudos"

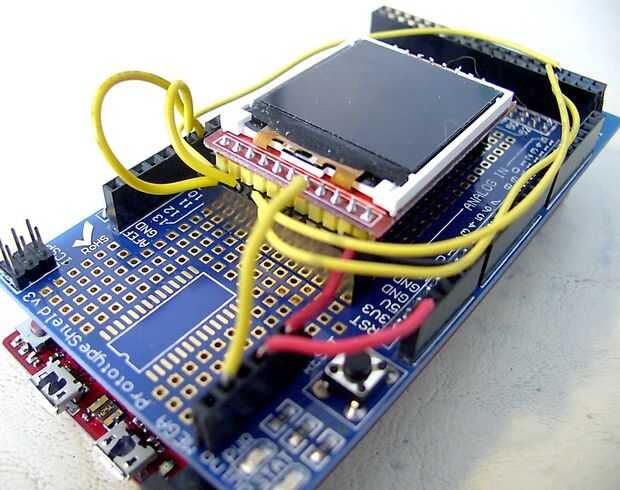

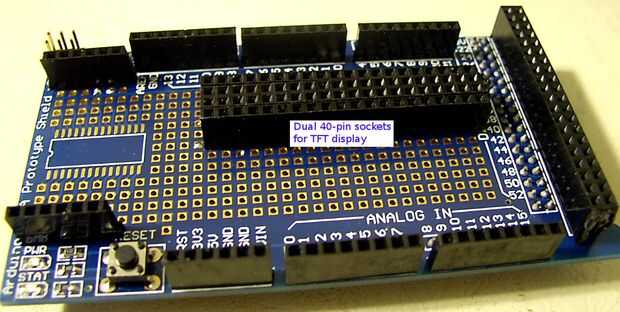

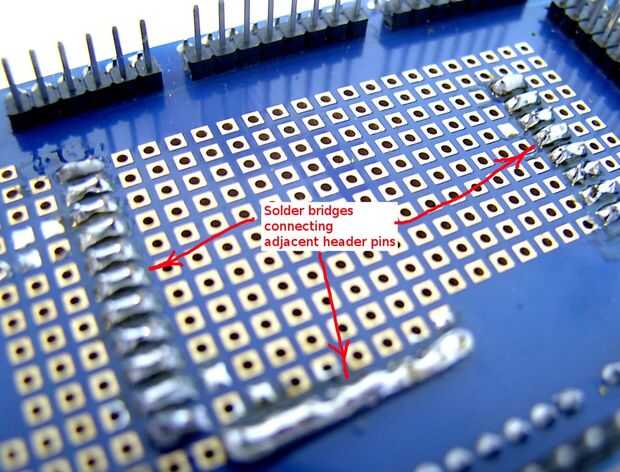

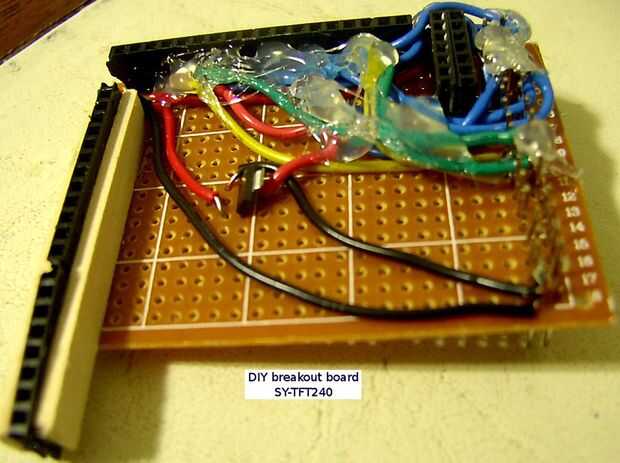

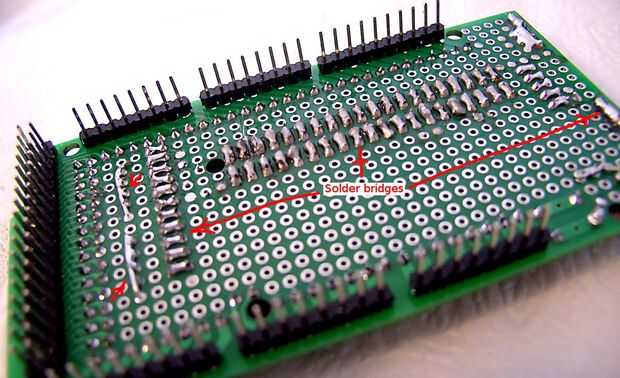

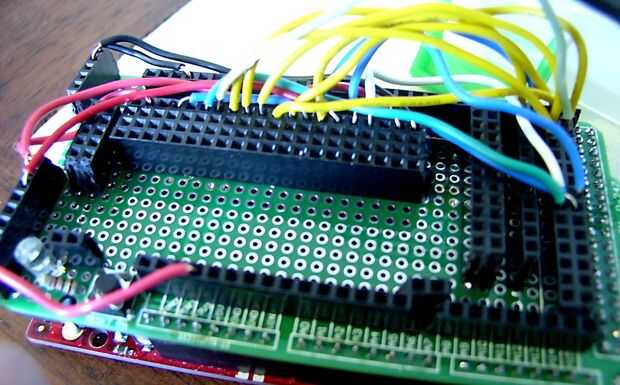

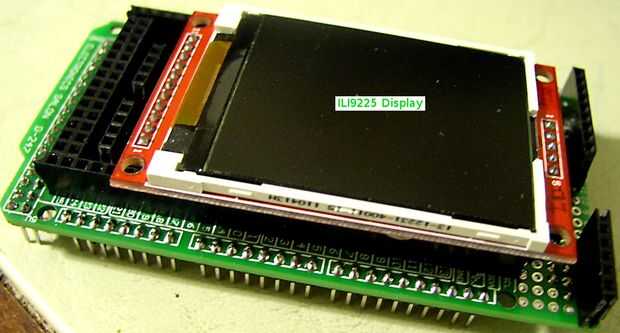

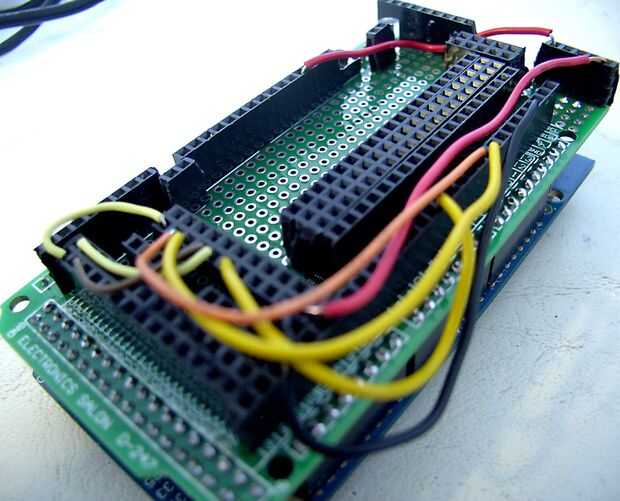

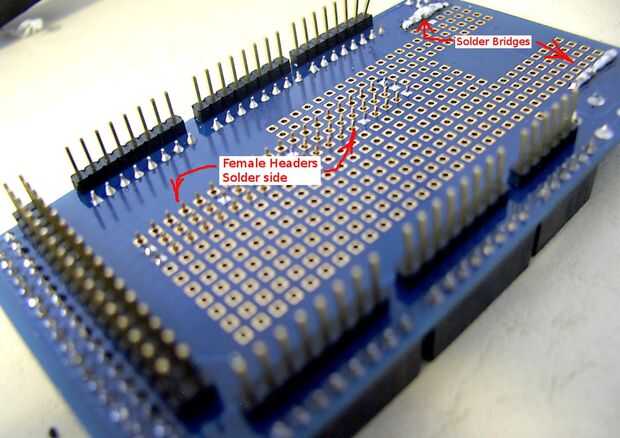

Después de haber decidido que una particular pantalla TFT trabajará con el Arduino, es hora de pensar en una solución más permanente, construcción de tableros plug-in Hard-wired y soldadas. Para facilitar las cosas, empezar con un protoshield en blanco como base y añadir tomas de corriente para las pantallas TFT enchufar. Cada fila toma tendrá una fila correspondiente a su lado, con cada agujero individual "hermanado" con el agujero adyacente en la fila contigua por puentes de soldadura, que sean accesibles a los puentes para conectar a caso los pines de Arduino. Una alternativa es conectar la toma de los pernos a los pines de Arduino, que es más ordenado pero limita la flexibilidad de la Junta.

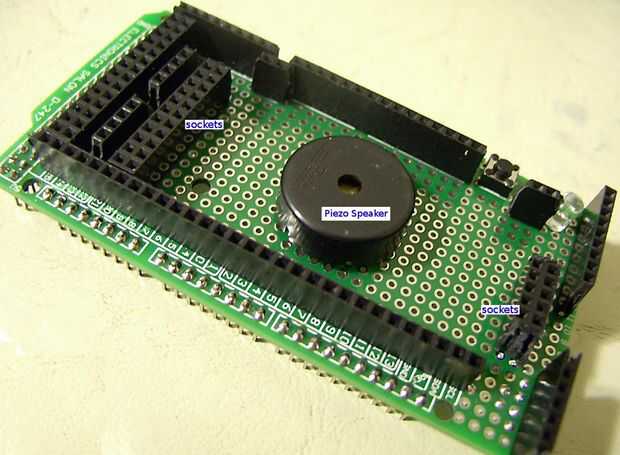

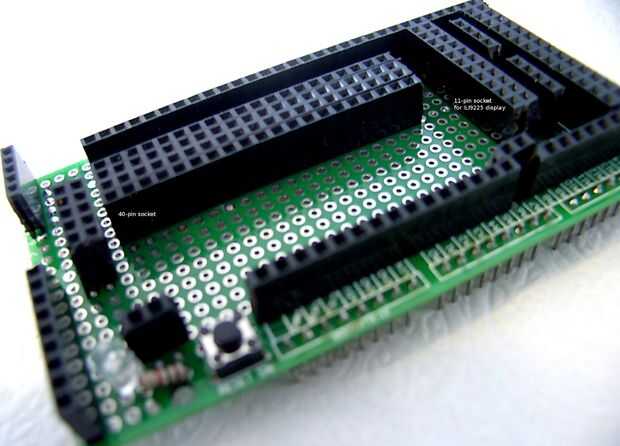

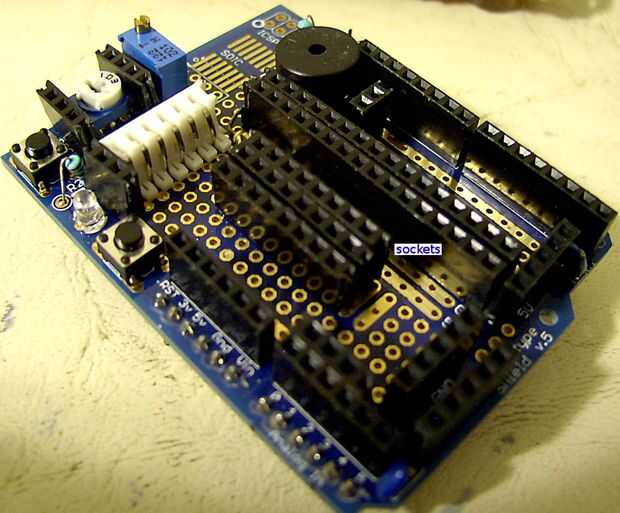

Tenga en cuenta que las tomas se hacen de jefe mujer tiras de 0,1".

La clave para un eficaz escudo DIY es un diseño limpio y lógica. Dibujar el escudo prospectivo sobre el papel de la cuadrilla (gráfico) puede ser útil. Un multitester o tester de continuidad podría ser útil para la detección de errores de cableado y de soldaduras.
