Effecter: Una guitarra simple procesador de efectos

En este Instructable, vamos construir un procesador de efectos de sonido simple. La configuración es muy similar a mi Instructable anterior.

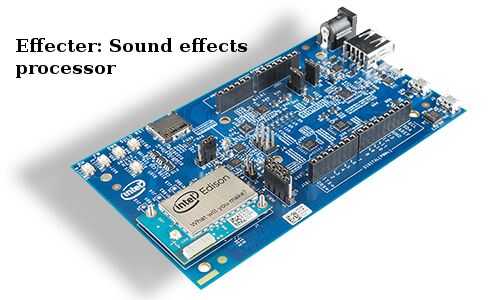

El Edison está en el centro de esta construcción. Lo hace el procesamiento de sonido y manipulación del sonido.

Planeo hacer esto como un proyecto en el sentido de que, que voy añadiendo más efectos como aprender sobre ellos (dependiendo de cuánto interés alrededor de este proyecto).

Actualmente, se admiten los siguientes efectos:

  1. Modulador del anillo
  2. Modulador de amplitud
  3. O distorsión
  4. O ver 2 distorsión
  5. Reverb
  6. Vibrato de seno
  7. Vibrato de onda diente de Sierra
  8. Vibrato de onda cuadrada
  9. Fuzz box distorsión

La interfaz de usuario principal consta de un botón, LCD y un potenciómetro (sensor rotativo de Grove).

Las siguientes son las cosas que usted necesitará para completar este build:

  • Edison de Intel (con placa base de Arduino)
  • Tarjeta de audio USB
  • Kit del arrancador del Grove
    • Botón de Grove
    • Sensor de ángulo rotativo de Grove
    • Grove I2C LCD
  • Cable de audio a Audio
  • Instrumento o micrófono para utilizarse como entrada

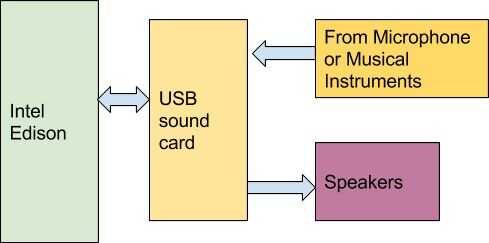

En el video, puedes ver me use la construcción para modificar la voz de forma y suena de una programa de piano en línea usando diversos efectos de sonido. La salida desde el piano en línea ejecutado es la entrada a la tarjeta de sonido conectada a la Edison que procesa el audio entrante según el efecto seleccionado y salidas en la salida de la tarjeta de sonido (conectado a Edison) conectada a los altavoces.

En este proyecto, un sensor de ángulo rotativo (potenciómetro o pote) se utiliza para cambios de aspectos de efecto seleccionada en tiempo real. Excepto por efecto de distorsión y fuzz box todos los otros efectos pueden controlarse de esta manera.

A pesar de que este proyecto utiliza olla a efectos de control, que un módulo de uso un ADC analógico a efectos de control y añadiendo más expresividad a su rendimiento.
