EEZYbotDELTA 3Dprinted Robot (3 / 5 paso)

Paso 3: Montar la placa paralela y los brazos de conexión

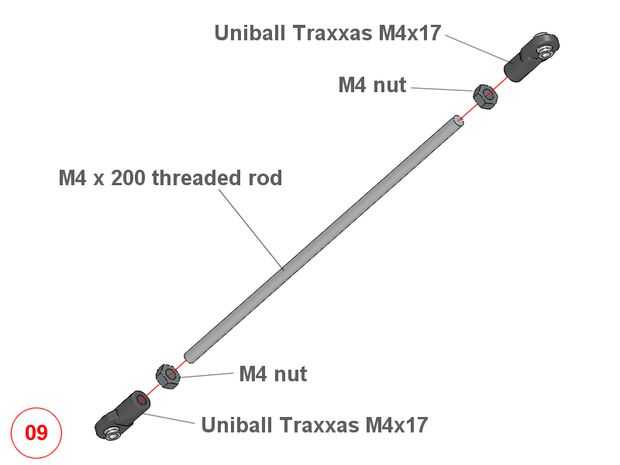

(9) cada conexión de los brazos está compuesto por una varilla roscada M4 200mm de longitud y dos traxxas ojo barra fijada por dos tuercas M4.

Es importante hacer una plantilla para asegurarse de que el brazo tiene la misma longitud. He hecho un uso de una tableta de madera con dos tornillos M3 bloqueados en posición. No es tan importante la longitud final pero asegurando que la varilla tiene la misma longitud.

Una vez montados todos los seis brazos de conexión, tienes que adjuntarlos en un par de dos en el lado exterior de los brazos del manejo.

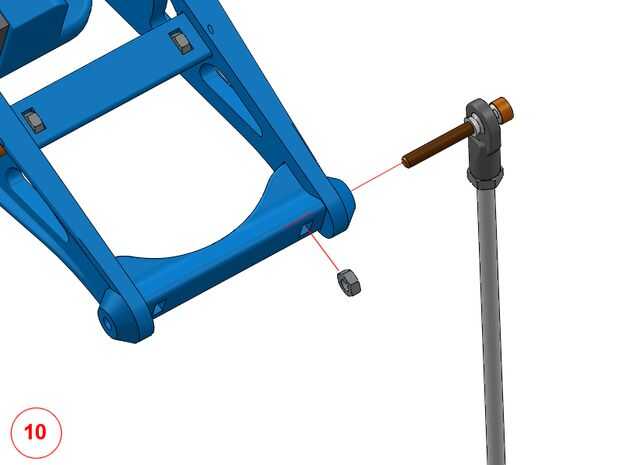

(10) tuerca caída un M3 en la cubierta de la conexión externa del puente e inserte un M3 x 25 tornillo en la barra de ojo de un lado. Repita la secuencia para los restantes cinco brazos

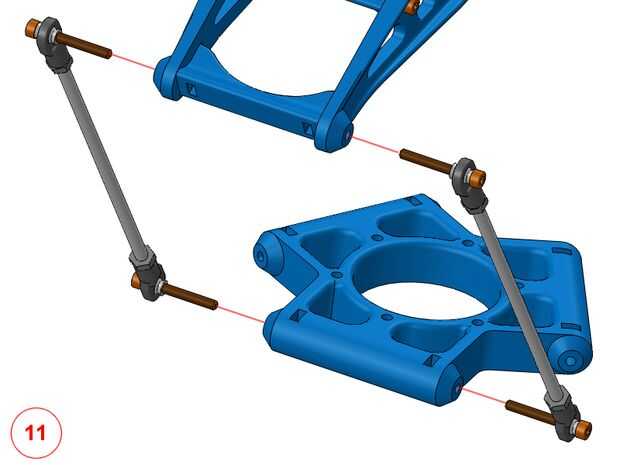

(11) una vez conectado todo superior parte ahora conectar de la misma manera la placa paralela.
