Paso 6: Para soldar los botones sonidos
Repetir otra vez.

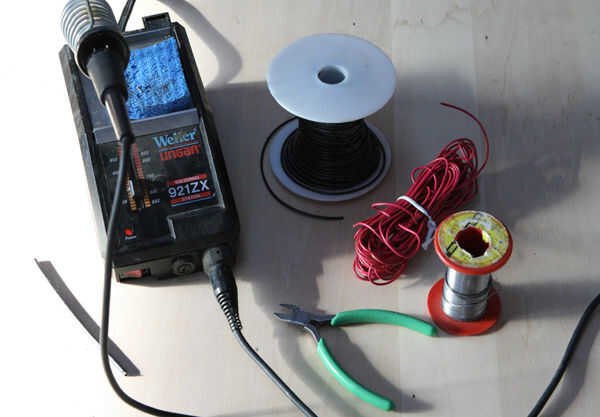

OK para esta siguiente parte que se necesita:
- Soldadura de hierro
- alambre
- de la soldadura
- Cortadores de alambre y pelacables (si los tienes ;-))
- tubería del encogimiento del calor
- 8 botones sonidos
- paquete de 1 baterías
Tenemos los botones de sonido en línea que se les llama módulos de grabación:
http://www.electronics123.com/s.nl?SC=1&Category=&Search=BRM1M
1) cortar la conexión a la batería.
Queremos usar una batería para la colcha entera.
2) cortar un número de cables entre cada uno de los botones de sonido (rojo y negro 5 pulgadas de largo).
También cortar 2 tiras (uno rojo, uno negro) sobre un pie de largo, para ir a la batería.

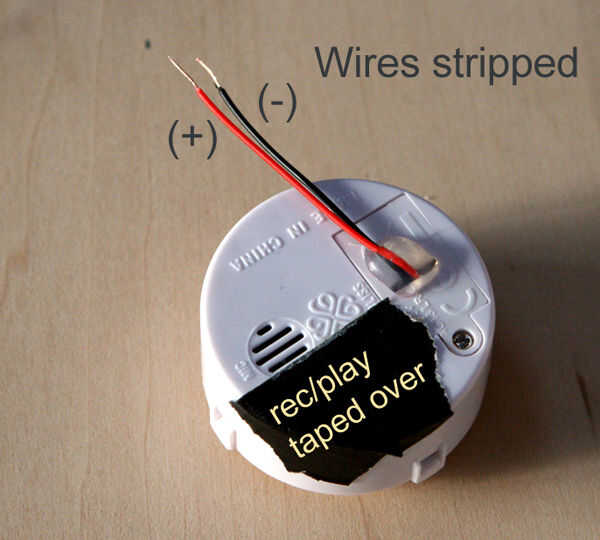

3) tira de los cables de 1/8 - 1/4 pulgadas de los extremos

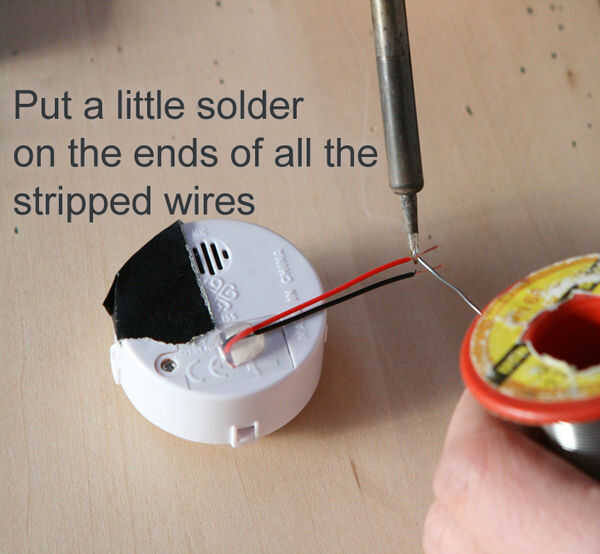

4) poner un poco de soldadura en los extremos de los cables.
Toque el soldador caliente al alambre y poner la soldadura contra el alambre y la punta del soldador. La soldadura fluirá sobre los cables. Mover el soldador y soldadura juntos a lo largo de los cables expuestos.

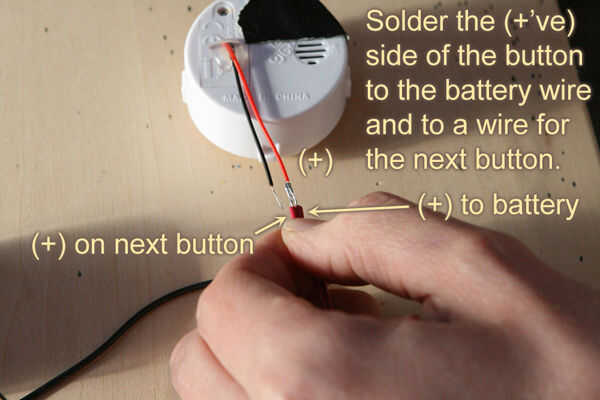

5) soldadura de 2 alambres al final de la + he cables saliendo del botón de sonido.
Irá un cable a la batería, y el otro cable se vaya al botón sonido siguiente. (Sugerencia: a veces usted tendrá que poner un poco del encogimiento del calor de la tubería sobre los cables antes de soldarlos, deslice fuera del camino... y cuando termines deslícelos para calentar y encogerlos).

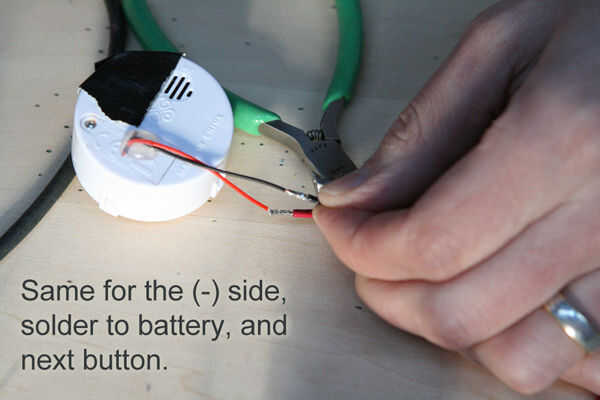

6) hacer lo mismo con el - he lado.
Soldar un cable a la batería y uno para el botón siguiente.

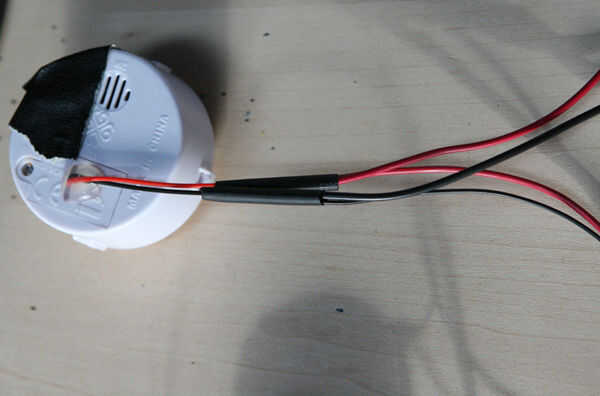

7) tubería en el lugar del encogimiento del ponga el calor.

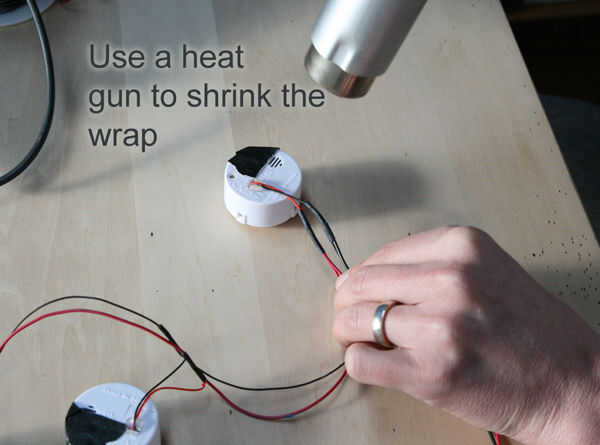

8) usando a un encogimiento de la pistola de calor la tubería.

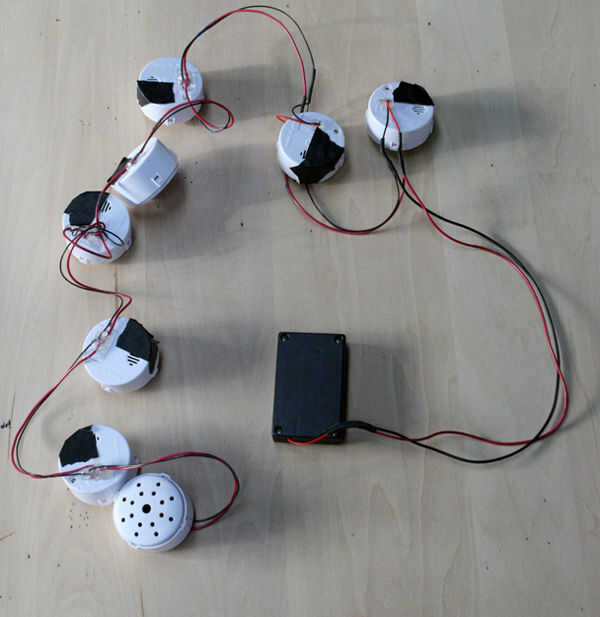

Consulte el diagrama para conectar todos los cables. Deben conectarse en paralelo, por lo que pueden funcionar con otras se enciende. El diagrama tiene 4 botones de sonido en el dibujo, pero es el mismo principio para ocho, todas ellas conectan lo mismo excepto la última.
FYI: Compramos 2 que podría grabar 60 segundos... y 6 que podría grabar durante 10 segundos. El segundo 10 que no tenía un paquete de baterías separado adjunto. Así consiguieran soldar los cables a los + y - he terminales dentro.
