Paso 5: El circuito

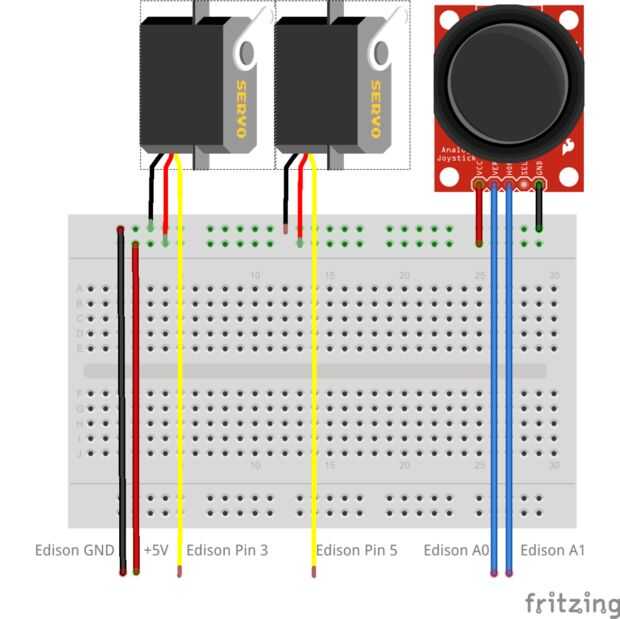

Aquí está el diagrama de circuito - su bastante sencillo.
Básicamente lo que está haciendo es:
- Todos los motivos de la palanca de mando, 1 Servo y Servo 2 están conectados a la Edison Kit de tierra.- Alambre Nota Servos marrón o negro es GND

- Todos los + 5V y VCC de los Joystick, 1 Servo y Servo 2 están conectados a los 5V de Edison Kit.- Cable de Servos de nota roja o naranja es el VCC

- Cable de señal de los Servos están conectados al pin 3 y Pin 5- Nota que servos generalmente amarillo alambre es el VCC

- Los Joysticks X & Y están conectados a los pines de Edison A0 y A1
- La Z del Joystick (haga clic en joystick) es inusitada - usted puede usar esto para luz luces etc. Si te gusta.
Si los colores son diferentes a cuál es describen - por favor consulte con el lugar que obtuvieron.
