Edificio una Quadrocopter (1 / 10 paso)

Paso 1: Adquirir la totalidad de sus materiales y herramientas

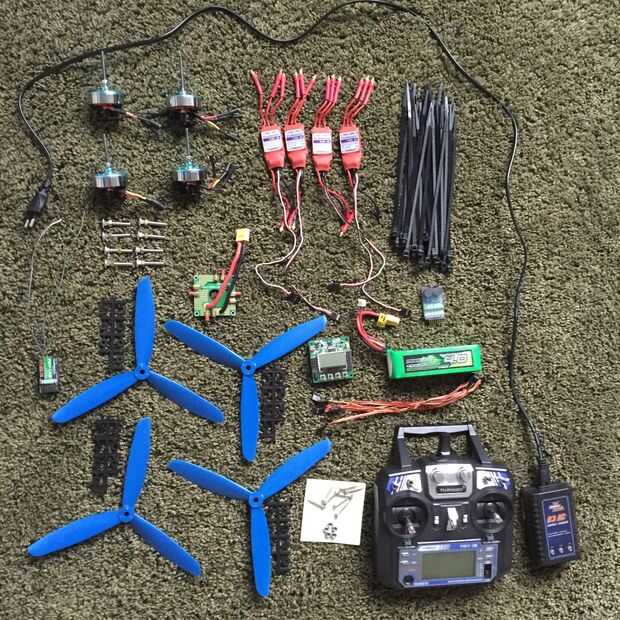

Tengo la mayor parte de mis materiales a través del almacén europeo de Hobbyking. Tomé las fotos de los materiales luego de soldar los componentes electrónicos y había cubierto el alambre con tubería del encogimiento del calor. No tienes que comprar la bala encogen conectores si solo soldar los cables directamente, pero siempre necesita calor tubería. La lista completa de materiales y herramientas es inferior a.

Materiales

-M4 Tuercas hexagonales (x8)

-9" x4.5" hélices de 3 palas (x4)

-DT750 Outrunner Brushless 750kv (x 4)

-M4 30mm perno (x8)

-Tuercas hexagonales M4 (x8)

-Turnigy Plush 30amp variador (x4)

-Tablero de distribución de energía Quadrocopter (x1)

-Paquete de Lipo de 3S capacidad alta multistar 4000mAh multi-Rotor (x1)

-Tablero de Control de vuelo de LCD Multi-rotor KK2.1.5 (x1)

-20cm macho a macho Servo conduce (x10)

-tornillos 3,5 x 25 mm (x10)

-Lipo bajo voltaje alarma 2s ~ 6s (x 1) ((este es un extra porque el KK2.1.5 viene con una alarma de voltaje))

-Turnigy TGY-i6 AFHDS transmisor y receptor de 6 canales (x1) ((elegí modo 2 pero la elección depende de TI))

-(x1) de la tubería del encogimiento del calor 40cm negro

-(x1) de la tubería del encogimiento del calor de rojo 40cm

-Conectores de bala oro de 3,5 mm PolyMax 20 pares (x1)

-Bolsa de carga de Lipo Safe (x1)

-Cargador compacto B3AC (x1)

-Zip lazos (x50)

-100 x 100 mm x 3 m m madera contrachapada (x2) ((largo x ancho x grueso))

-380 mm x 15 mm x 15 mm madera contrachapada (x2) ((largo x ancho x grueso))

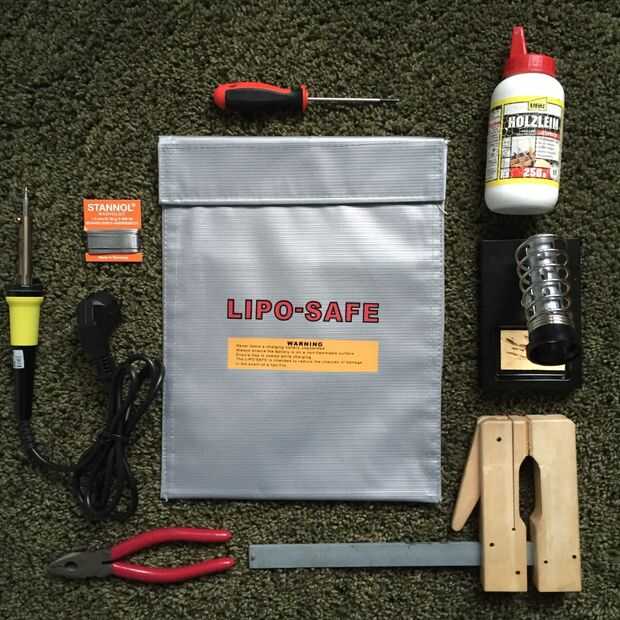

Herramientas

-Soldador 30 vatios (x1)

-Soporte (x1)

-soldadura 1mm (50cm)

-Pegamento de carpintero (250g)

-CAD pinza (x1) ((cualquier otra abrazadera estaría bien))

-Destornillador

-Alicates

-Sierra japonesa vio

-Transportador

-Taladro mano/Pilar

-broca 4mm

-Papel de lija
