Edificio Quadcopters, aviones no tripulados y de Uav-una explicación y fácil construir de un Quad básico. (7 / 11 paso)

Paso 7: Construir pasos 4-5

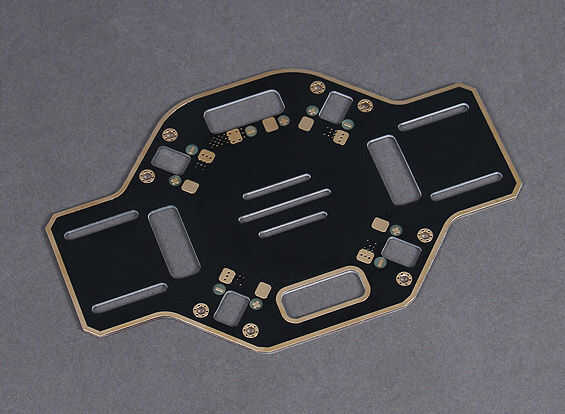

Step 4. Obtener la base del marco (si es la versión de pcb integrado como el mío)
Y soldar el conector compatible de la batería adecuada.

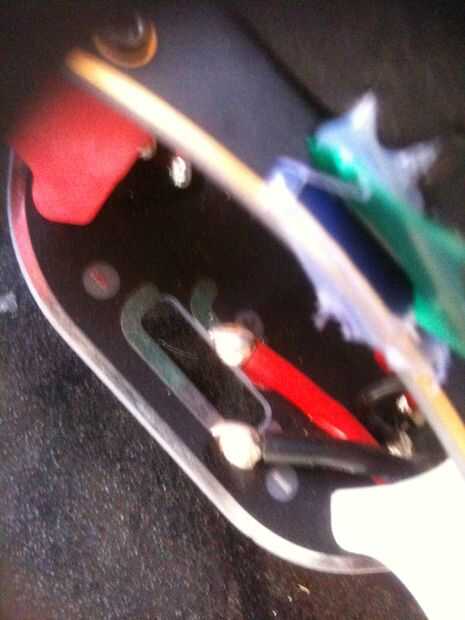

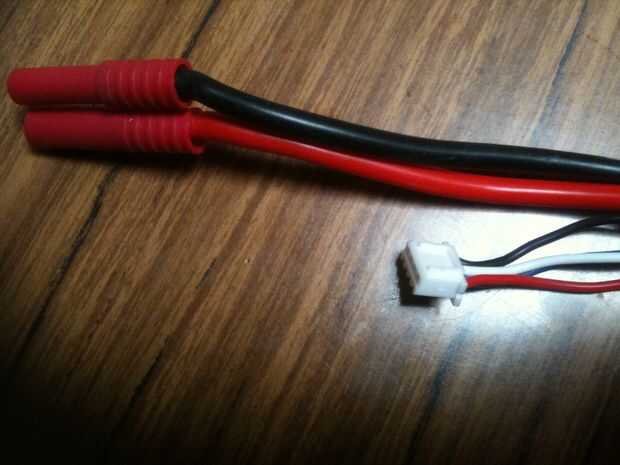

Si la batería y marco son la misma mina ya está una HXT de 4mm con cable de silicona adjunto. Soldadura HXT conector los cables a los terminales apropiados del marco Coloque en un lado del marco. Se encuentra sólo en un lado!!! Los otros puntos de la soldadura para los CES.

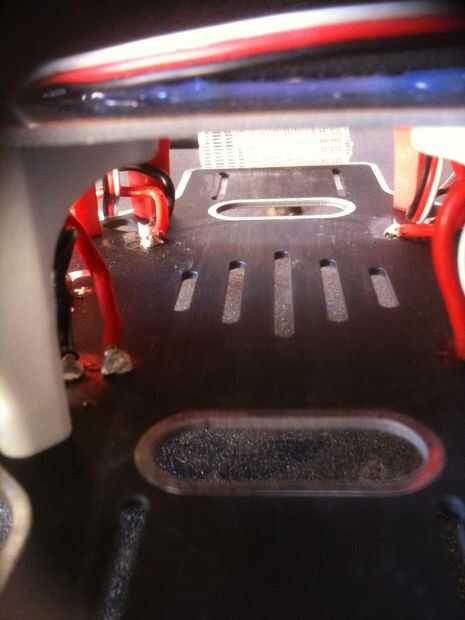

Paso 5. La soldadura de los dos cables restantes en el otro lado de la salida a los terminales apropiados en cada esquina del marco. Asegúrese de que los hilos rojos van a + positivo y el negro-negativo!
Usted podrá ver una pista sutil en el marco de lo expuesto de la soldadura de puntos y a los puntos soldó HXT para.
Les siguen a lo HXT para asegurarse de que todo sigue correctamente se sueldan.
Creo que los puntos de soldadura exterior son negativos y las ampollas son positivas pero Echale un vistazo de todos modos.

Luego montar el cuadro.

Ahora tienes conexión del tipo de servo enchufe restante de cada ESC.
