Paso 13: El superior, paso - determinación de la disposición

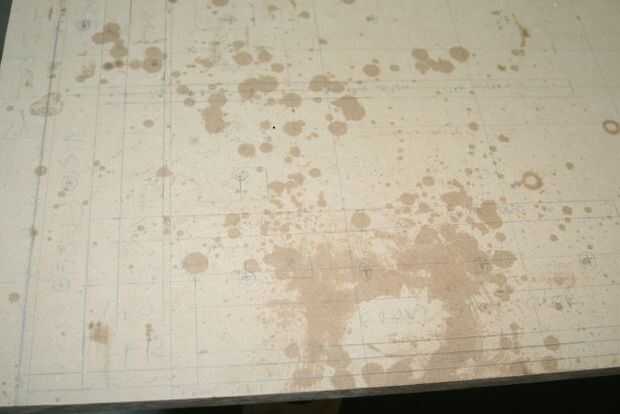

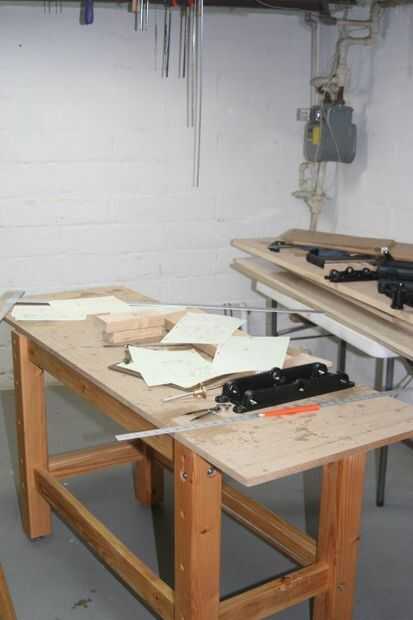

Si usted no pone lo todo por adelantado, usted podría encontrar fácilmente que tiene un perno donde tienes que poner un agujero de benchdog, o algo por el estilo. De bosquejar ideas en papel cuadriculado, luego dibujó el plan completo en la parte superior de la capa inferior de MDF, utilizando los elementos reales como plantillas.

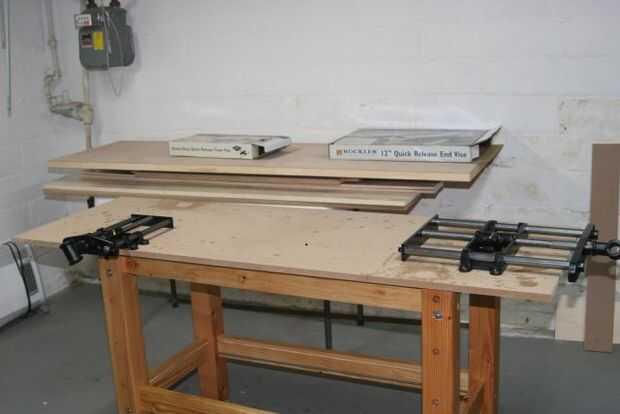

El ancho de la parte superior está determinado por el ancho de la base. Depende de la longitud de la parte superior en el tornillo o tornillos de banco que utiliza. La mordaza final que había comprado fue pensada para ser utilizado con mordazas de madera dura que ampliar el ancho del Banco. Tenía un trozo de 2 x 6" roble blanco que pretende reducir para el propósito.

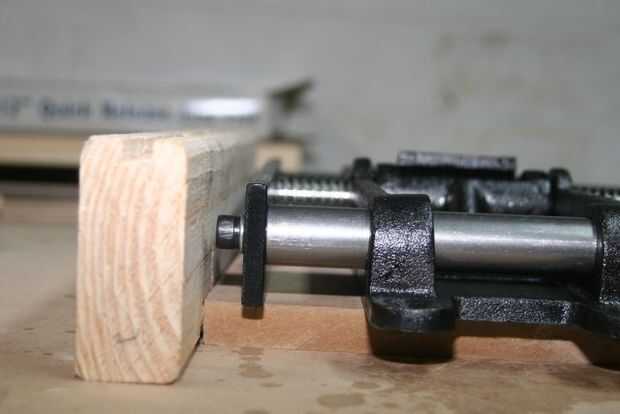

La decisión con respecto a la mordaza final es si la placa de apoyo debe montarse en el interior o en el exterior de la camilla. La placa de montaje en el interior de la camilla reduce el alcance de la prensa - no se puede abrir como ahora, porque la placa de apoyo es hacia atrás desde el borde por un par de pulgadas. Pero la placa de montaje en el exterior de la camilla significa que tenemos que añadir una estructura de apoyo para la mandíbula interior de la mordaza, que habría proporcionado las piernas si habíamos montado la placa en el interior.

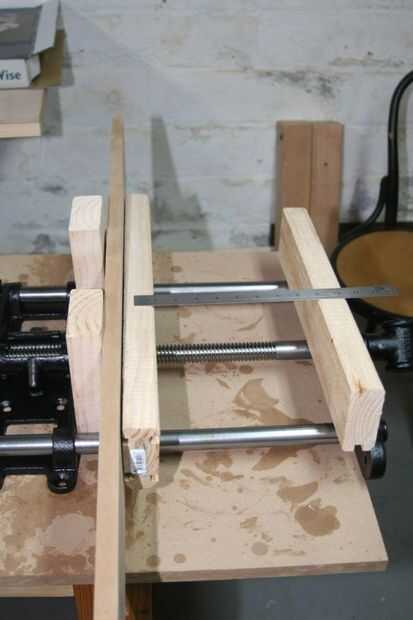

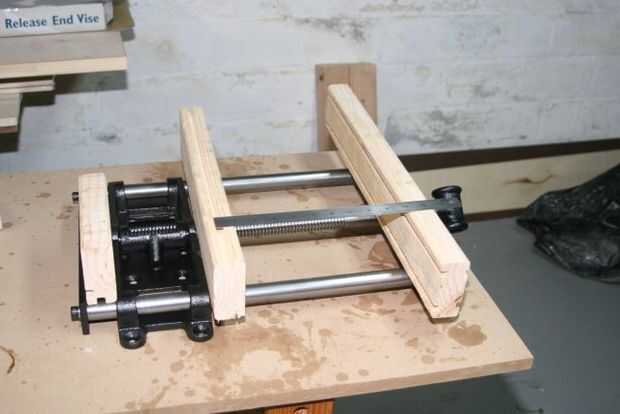

Se burló de los dos escenarios y determinaron que con la placa dentro de la camilla la prensa tendría un alcance de 8 pulgadas, y con él fuera de la camilla tendría un alcance de 9 pulgadas. Decidí que 8 pulgadas era suficiente, y que la pulgada extra no valía la pena el esfuerzo extra. Con la mordaza final montada como este, el borde derecho de la parte superior no tendría ninguna proyección.

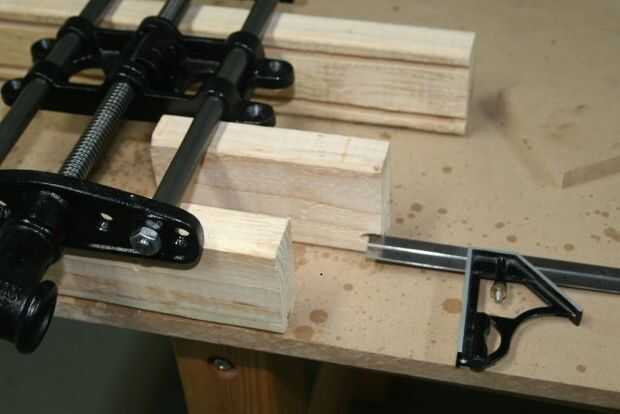

Quería que el borde izquierdo de la mandíbula de la mordaza delantera para quedar al ras con el borde izquierdo de la parte superior, el borde derecho con el borde izquierdo de la pata delantera izquierda. Por lo que la cantidad de saliente de la izquierda depende el ancho de la mordaza frontal. La anchura de la mandíbula es, como mínimo, el ancho de la placa que soporta, pero es normal para hacer que la mandíbula se extienden un poco más allá de la placa. ¿A qué distancia? Cuanto más se extiende, el más profundo una mordedura se puede tomar con el borde de la mordaza, cuando, por ejemplo, se afianza con abrazadera al lado de una junta se llevó a cabo verticalmente. Pero cuanto más se extiende, la menos apoyo tiene. He decidido extender por 1-12", que me da un bocado de 2-1/2", y que todavía debe dar sólido apoyan, dado que la mandíbula es 1-1/2" de grosor. Esto significa que la parte superior necesita un alero izquierdo de 12-1/4".
Lo que usted necesita para determinar, por este dibujo, es donde usted necesita perforar los agujeros del perro, los agujeros para los tornillos, y donde pones los tornillos que va a utilizar para la laminación. Así como donde se cortarán los bordes de la parte superior.
