Edificio Banco de trabajo de un carpintero real (9 / 32 paso)

Paso 9: La base, paso seis - los agujeros de la conector del tablero

Un gato de tablero es un mecanismo para apoyar tablas largas que se celebran en la prensa. Estos pueden ser muy sofisticados, con piezas que se pueden mover horizontal y verticalmente. El mecanismo más simple es simplemente pegar un taco en un agujero perforado en la parte delantera de su banco.

El video de "Que comenzó en la carpintería" demostró solamente un agujero, perforado en la pata delantera derecha, nivel con el tornillo de banco. Esto es útil sólo para una reducida gama de tableros. Decidí perforar en cuatro alturas diferentes en cada una de las patas delanteras, seis pulgadas aparte.

Por lo que aceptaría que la misma mantenga downs como el Banco de los agujeros del perro en la parte superior, he decidido debe ser 3/4" de diámetro y deberán ser taladrados a través siempre que sea posible.

La plantilla

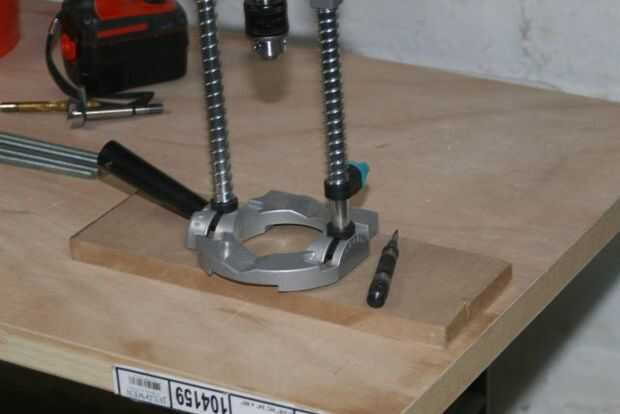

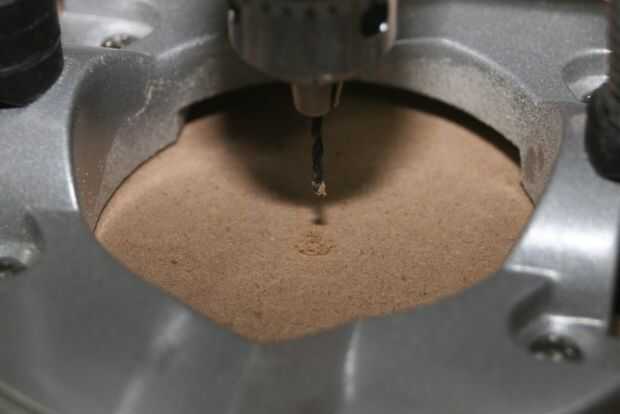

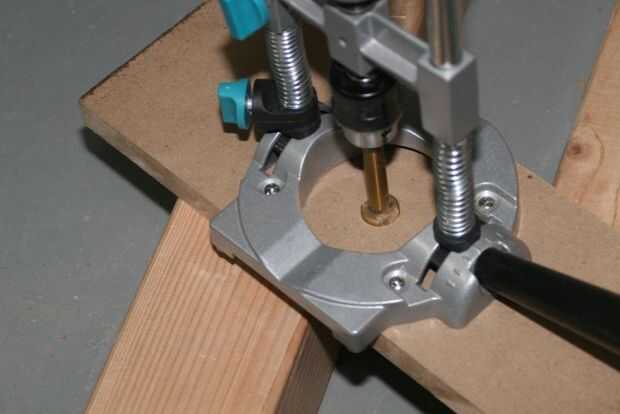

Perforación precisamente posicionada, agujero profundo, amplia no es fácil, sin una prensa del taladro. Así que compré a una guía de taladro WolfCraft. Después de experimentar con él y algunos agujeros de prueba, construyo una plantilla alrededor de él. Había atornillado a un trozo de MDF y luego perforó un agujero centrado con cuidado 3/4". El MDF se puede fijar más fácilmente que la base de sí mismo, y mantener el orificio de 3/4" 3/4" Forstner broca perforar exactamente donde se supone que.

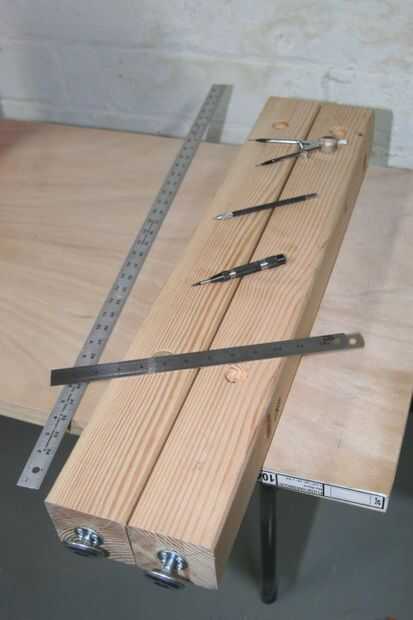

Marcar los agujeros

Quería que mi primer agujero 1-1/4" de la parte superior y otros tres a intervalos de seis pulgadas, todos ellos en la línea central.

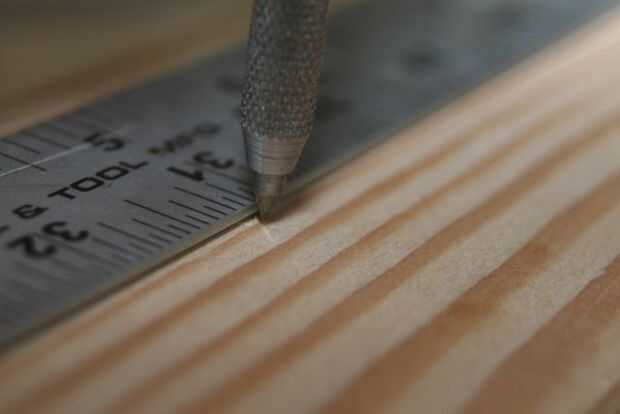

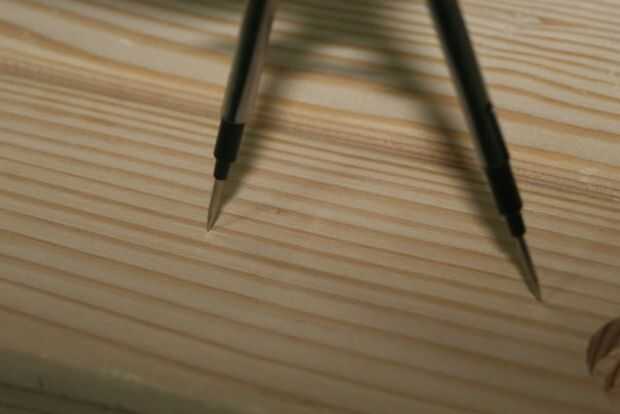

Para marcar la línea central, establecer una brújula para abarcar algo más de la mitad del ancho de la pierna. Dibujar un arco desde la esquina de la pata. El punto de intersección de los arcos estará en la línea central. Con un punto de la línea central en cada extremo de la pierna, coloque un escribano sobre el punto, deslice una regla recta hasta tocar el escriba. Lo mismo en el otro extremo. Cuando tienes la regla que se coloca de modo que se pueden tocar dos puntos con el escriba, y en cada caso es tocar la regla - sin mover la regla - Trace la línea. Uso de escribas, en lugar de lápices o plumas, porque hacen que las marcas más precisas.

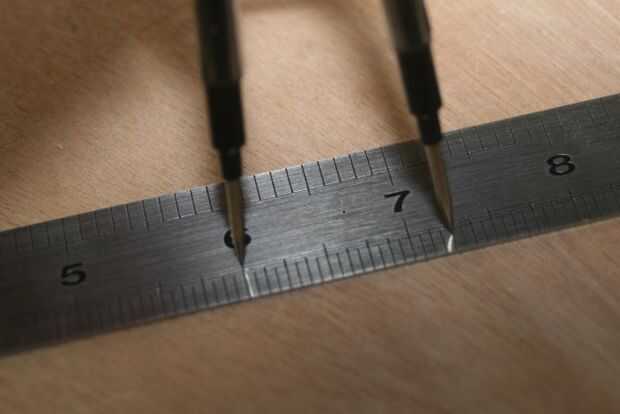

Utilizar la brújula, una vez más, para marcar el centro del agujero superior, 1-1/4" de la parte superior, en la línea central. Luego marque el segundo agujero en la línea central, seis pulgadas debajo de la primera. Repita para los otros dos agujeros. Para precisamente establecer el lapso de la brújula, utilizar una regla con marcas grabadas y establecer los puntos de la brújula en los surcos grabados.

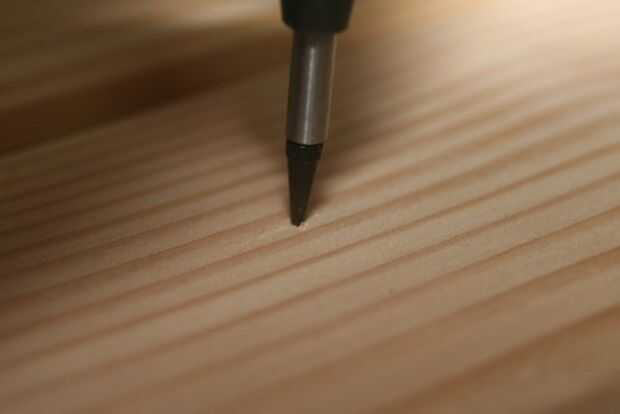

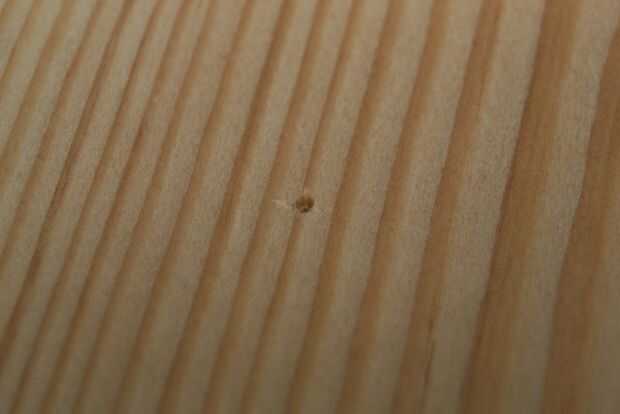

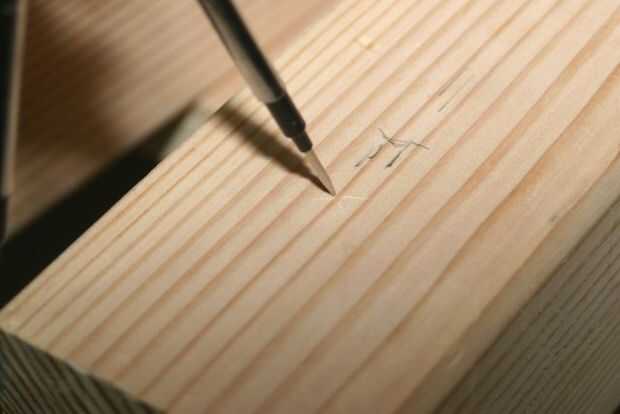

Coloque una marca de centro en cada uno de los cuatro puntos a su vez y presione hacia abajo para hacer una sangría. Esto marcará el centro del agujero.

Taladre los orificios de

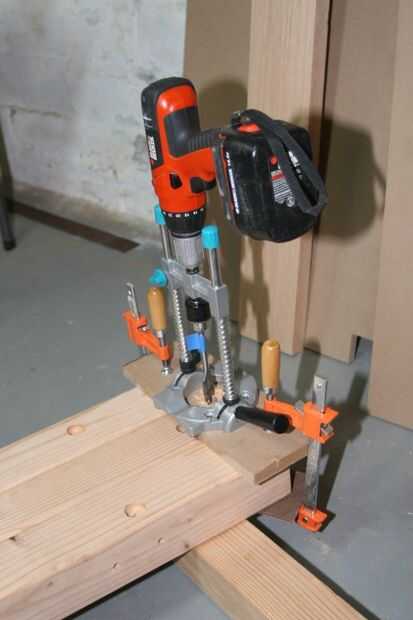

Debido a la profundidad de los agujeros, cada agujero de la perforación se convirtió en un proceso de cuatro pasos:

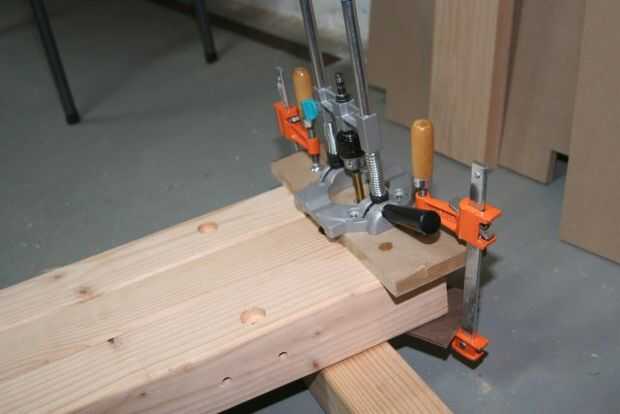

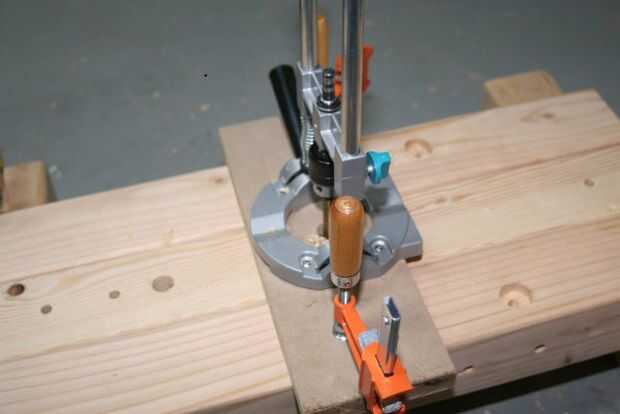

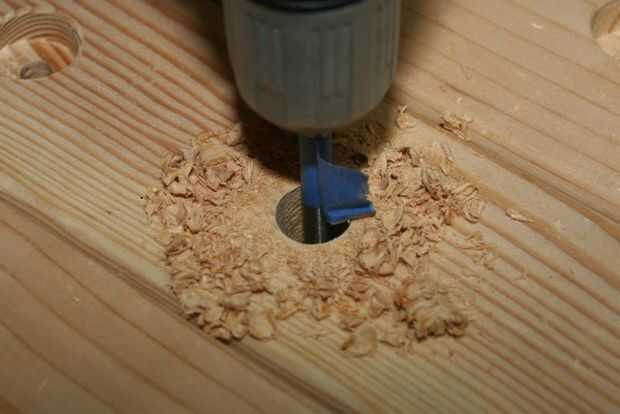

1. con la plantilla colocada y sujeta, comenzar el agujero con un broca Forstner, para dar una entrada limpia de 3/4". Taladro tal vez 1/2" de profundidad.

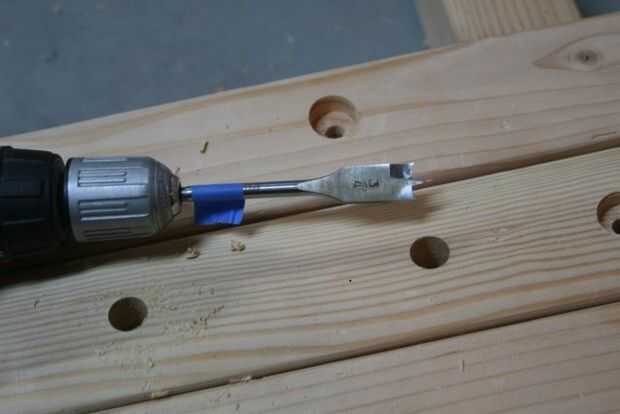

2. extender el agujero con un 3/4" de pala, poco, de tan profunda como la plantilla permitirá.
3. Retire la plantilla y ampliar aún más el agujero con la pala de 3/4 poco, hasta que la punta de la broca está empezando a sobresalir del otro lado.
4. Mueva la pierna, coloque la plantilla y terminar el agujero con la broca Forstner. Esto da una salida limpia.

El orificio superior de cada uno no se extiende a través de, y sólo los pasos 1 y 2 son necesarios.
