Paso 6: Micrófono Pre-Amp
Elegimos el micrófono de Electret de CEM-C9745 por que es la respuesta de frecuencia plana. Ver hoja de datos para obtener más información. Mayoría de micrófonos electret respuesta de frecuencia plana y utilice energía bastante baja
Hemos probado varias configuraciones de los pre-amplificadores de micrófono y encontró el mejor rendimiento con un diseño basado en el siguiente post del blog: http://lowvoltage.wordpress.com/2011/05/21/lm358-mic-amp/

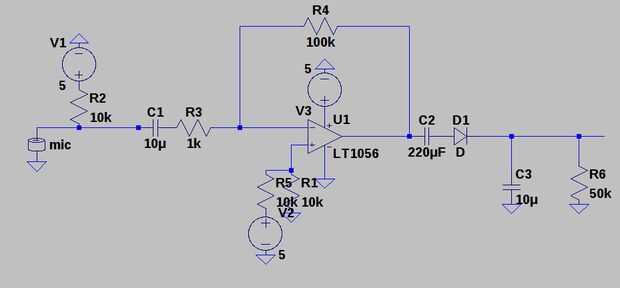

Para caracterizar nuestro par de auriculares, tenemos que medir con precisión la respuesta de frecuencia de ese par. Vamos a utilizar un micrófono electret, ya que tiene una respuesta de banda plana. Primero nos amplifican el micrófono según el esquema de arriba.

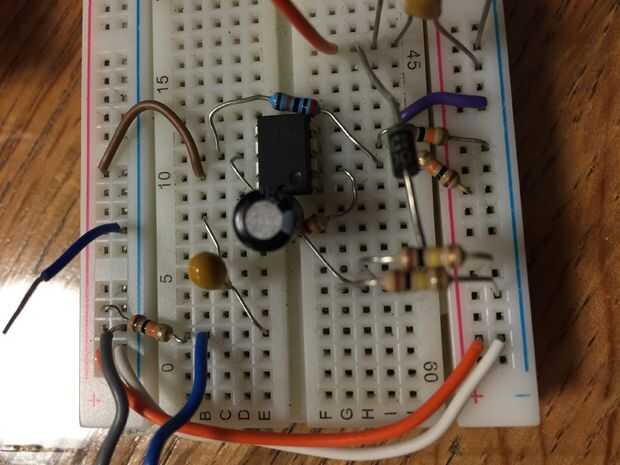

El op-amp está simplemente en una configuración inversora con aumento 100 x.
Nuestra salida está conectado a un detector de pico con un corte de 10Hz, que nos permite estimar la amplitud de nuestra salida sin tener que hacer una FFT en software.
Aquí está un ejemplo de cálculo que puede usar para sintonizar su detector de pico para satisfacer las necesidades de sus bandas:
Nuestro detector de pico, queremos una constante de tiempo RC que es aproximadamente (por regla general) 5 veces la frecuencia más baja diseño, en nuestro caso, alrededor de 10 Hz.
Así queremos que RC = 5 *.1s = 500 ms
Elegimos R = 50kOhm y C = 10uF y conseguir Tau = 500 ms. que cumple con nuestras especificaciones de diseño.
Conecte la salida de esta etapa al pin A0 de tu Arduino, por lo que podemos utilizar este micrófono para caracterizar nuestros auriculares.
