Paso 6: Rodamientos y engranajes Asamblea (buen diseño)
Tuvimos un plato de estilo anillo de mentira alrededor de la tienda, lo medido y lo utilizaron para el rediseño. Pensé que influyan mucho más grande con las conexiones de tornillo agujero haría para un tanto estable convirtiendo la acción.

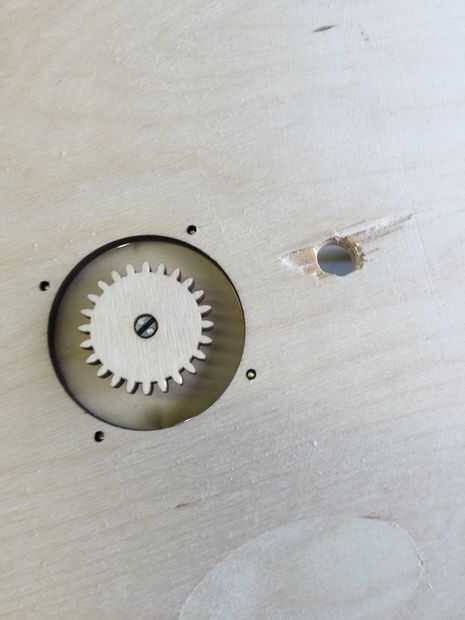

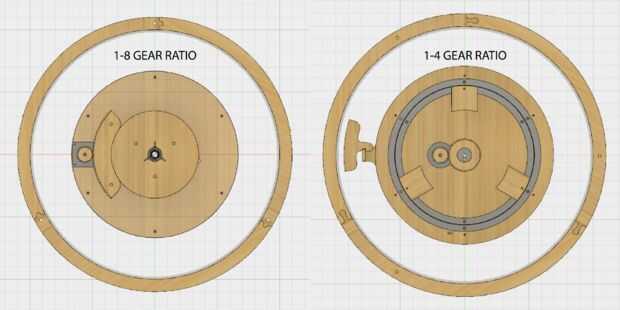

Me gustó el cambio de disco de 1/8 = 1 acción de vuelta del potenciómetro completo que obtuve con la relación de transmisión 1-8 lo diseñado anteriormente. Un cociente del engranaje más pequeño de 1-4 haría la acción de atenuación más suaves y tendría una mejor sensación general-como hacer girar una perilla gigante, que es tipo del punto.
El otro problema con mantener la misma acción de engranaje es que el potenciómetro sería en el camino de la placa giratoria, por lo que tuvo que ser movido de todos modos.

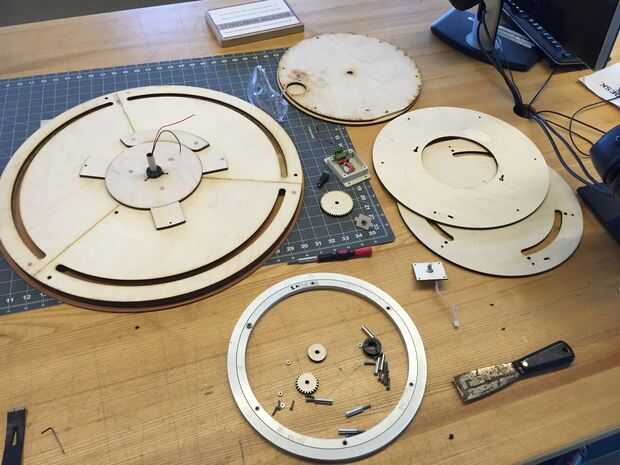

Diseñé las nuevas piezas para unir sólo a las partes ya había montado, las piezas nuevas son las siguientes.

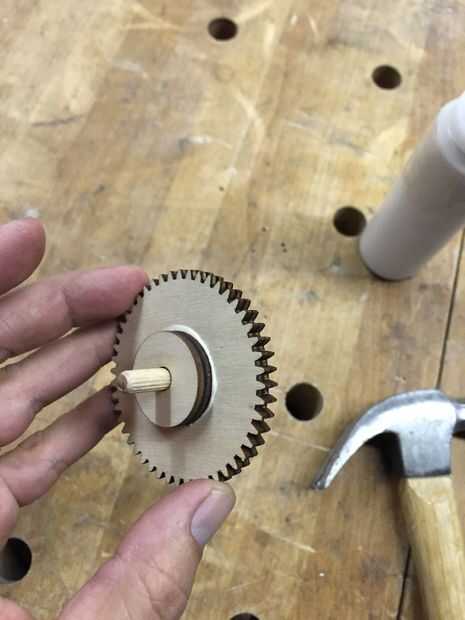

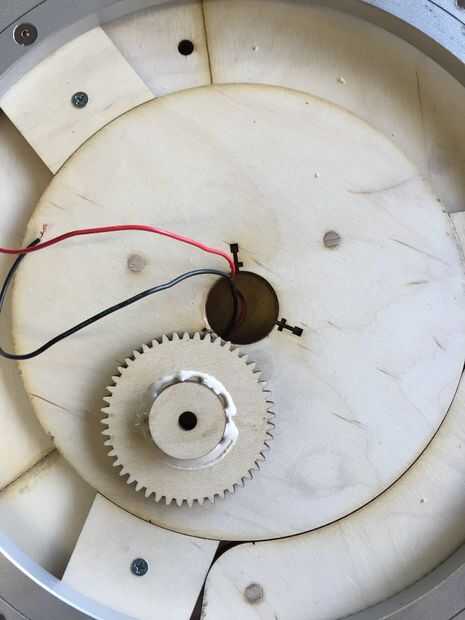

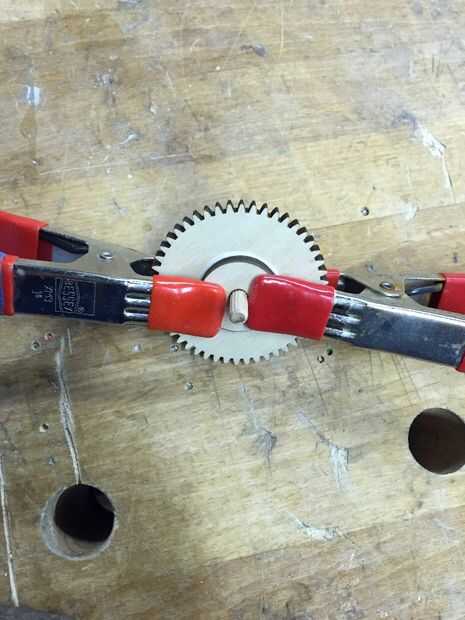

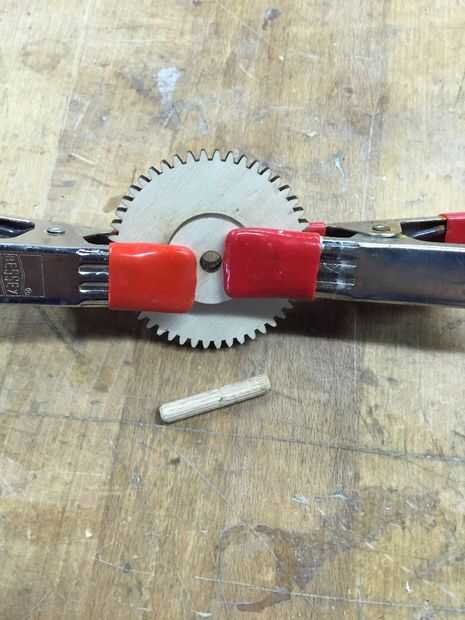

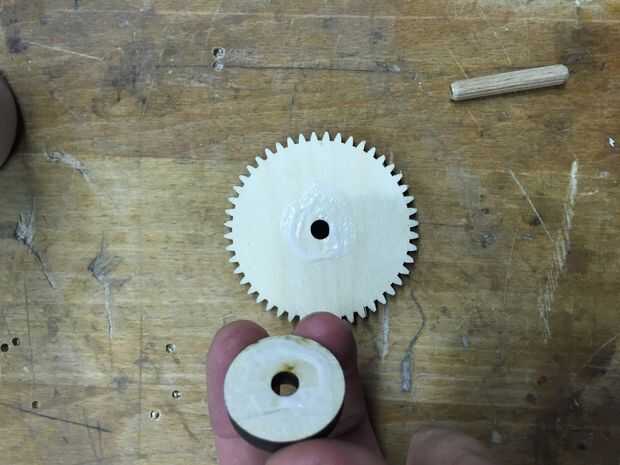

- Hice el equipo nuevo con un agujero de 1/4" en su centro y un círculo con un orificio de 1/4" en su centro y se unió a ellos usar pegamento, pinzas y una clavija de 1/4 para mantenerlos alineados mientras el pegamento curado. Cuando el pegamento curado, quité el pasador para que pudiera alimentar los cables a través de la electrónica en la placa trasera.

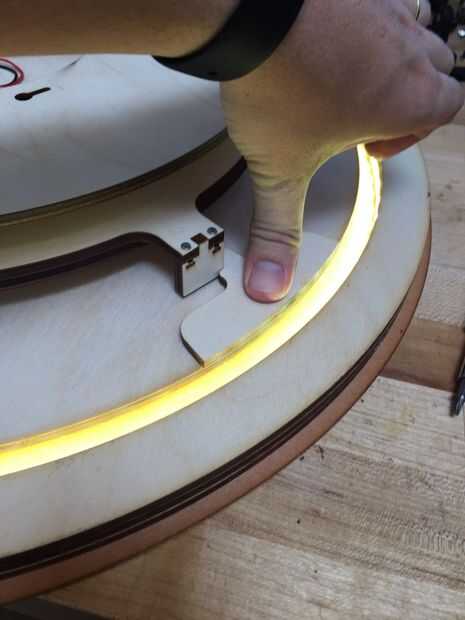

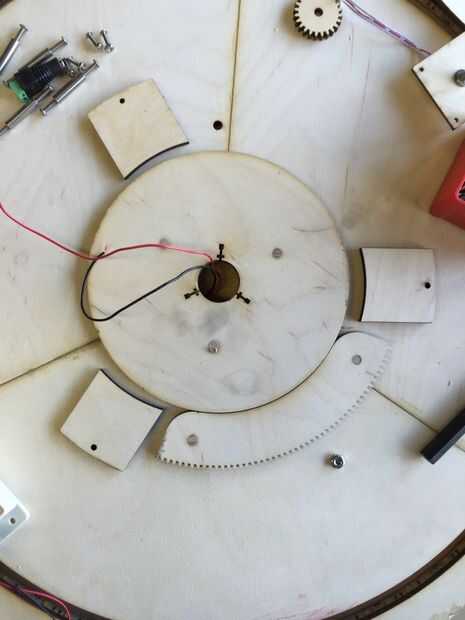

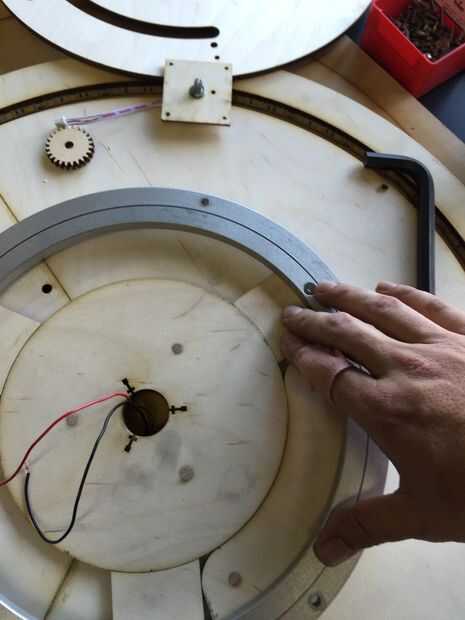

- Hice 3 lengüetas con orificios para tornillos de máquina que pueden pegar individualmente al panel posterior del disco de giro. Estas fichas tienen extremos semicirculares contra la pieza circular del centro del disco da vuelta, que asegura que el disco da vuelta y el disco de montaje estén alineados en sus centros. Fui capaz de encontrar los ángulos adecuados, alineando los agujeros de montaje en el plato con cada ficha. Algunos tornillos de máquina de cabeza plana extra 6-32 Conecte el tocadiscos el disco da vuelta.

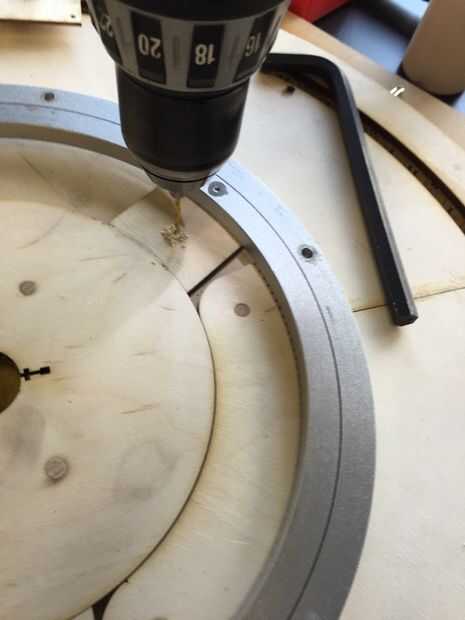

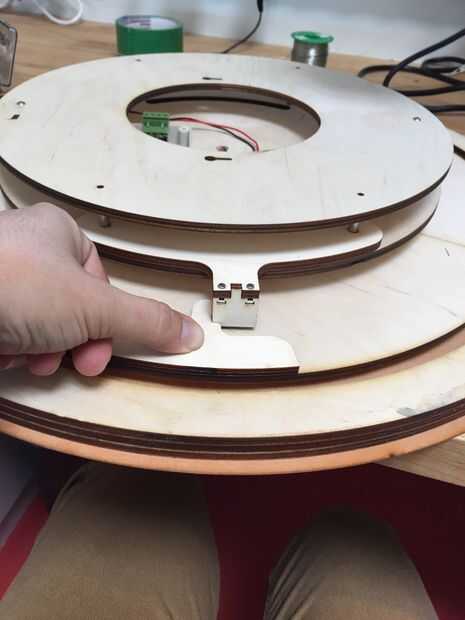

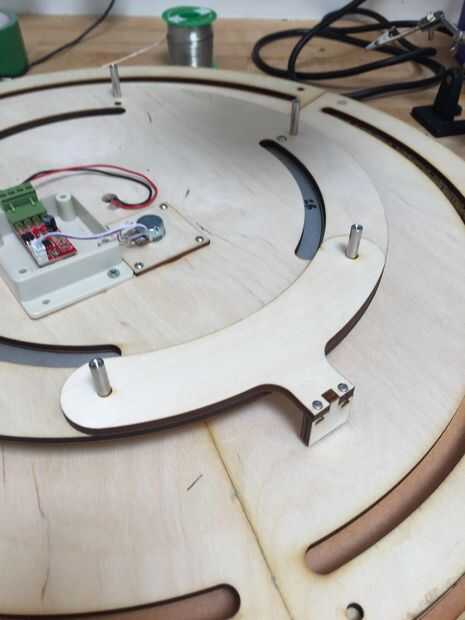

- La placa frontal del disco de montaje tiene 3 cortes semicirculares. Esto me permitió el giradiscos a la placa de montaje del tornillo, luego atornille el otro anillo de la placa giratoria para el disco de giro a través de estos recortes.

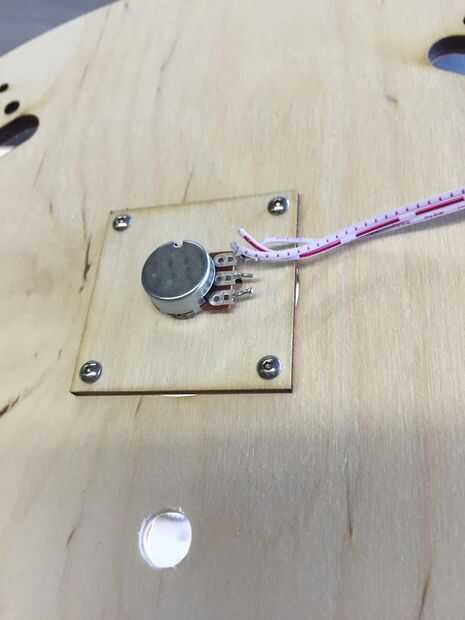

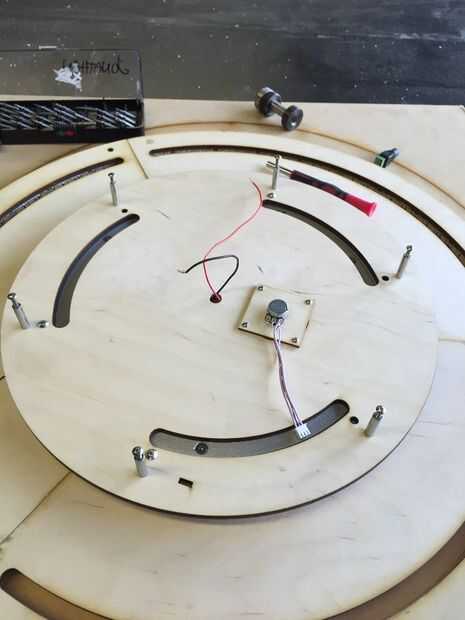

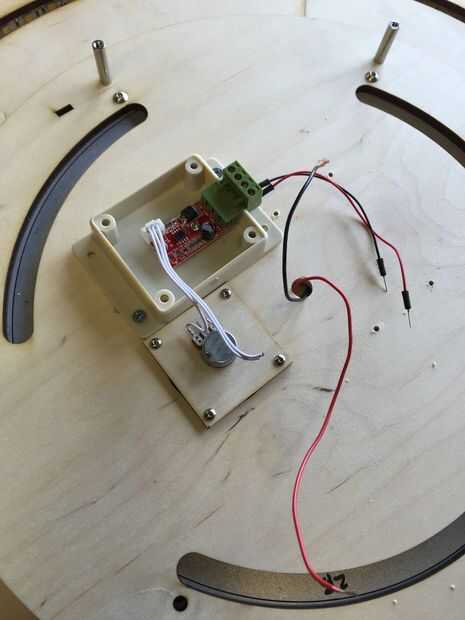

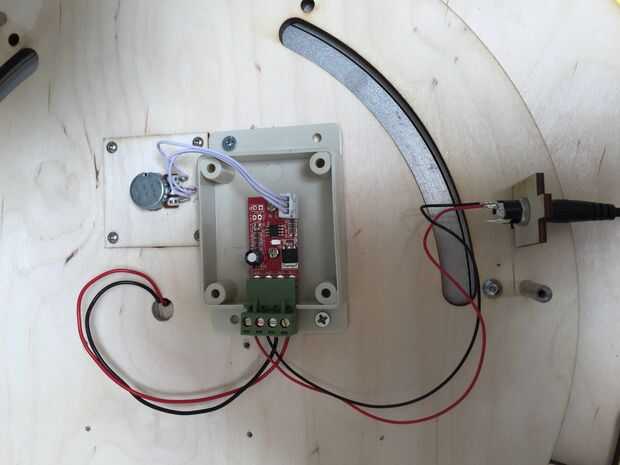

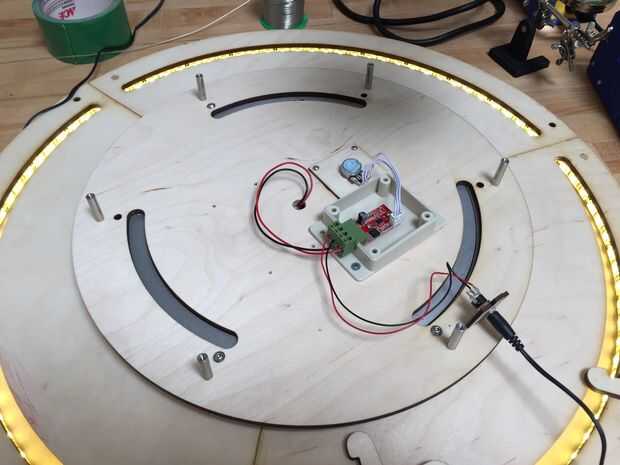

Con la 1/8" placa potenciómetro conectada al panel frontal del disco de montaje, alimenta los cables del LED a través de un orificio perforado (que me olvidé de agregar en el archivo de fusión) y conectado a la electrónica. Todo se etiqueta en el interruptor atenuador, así que usted realmente no puede estropear esta parte. Hay una lengüeta de montaje para el extremo hembra de la conexión del adaptador ACDC, que permite fácilmente enchufar y desenchufar la fuente de alimentación.
