Paso 4: Montaje de LED

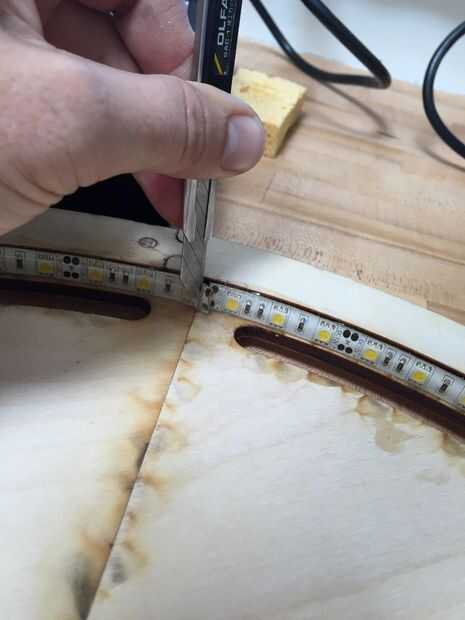

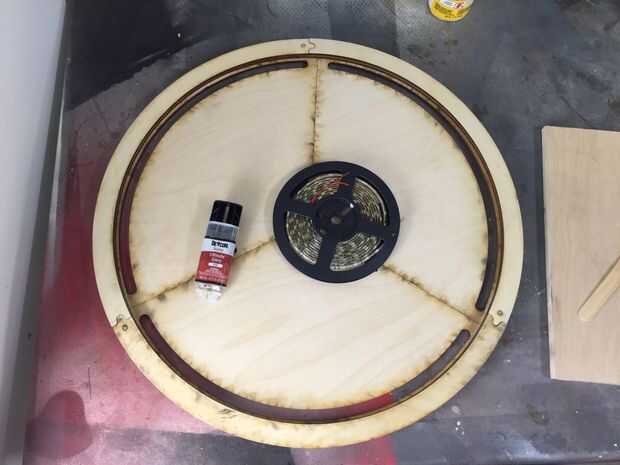

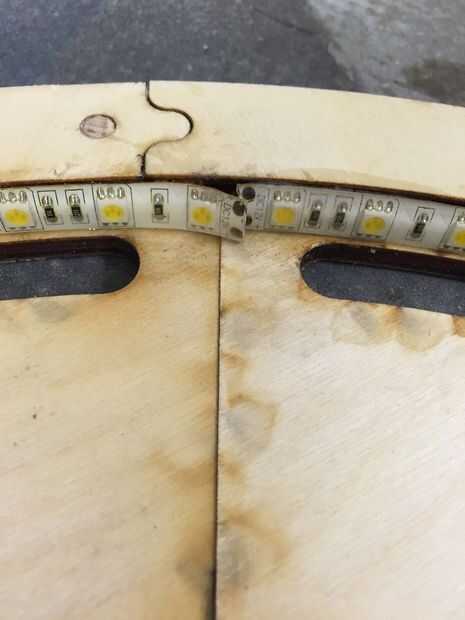

En primer lugar, epoxy le borde de la tira de LED en el interior de 1/2". epoxy 5 minutos funciona bien usted no puede confiar en el protector del adhesivo estas cosas vienen con, son prácticamente inútiles. Al llegar al final de la pieza, simplemente corte la tira con las tijeras.

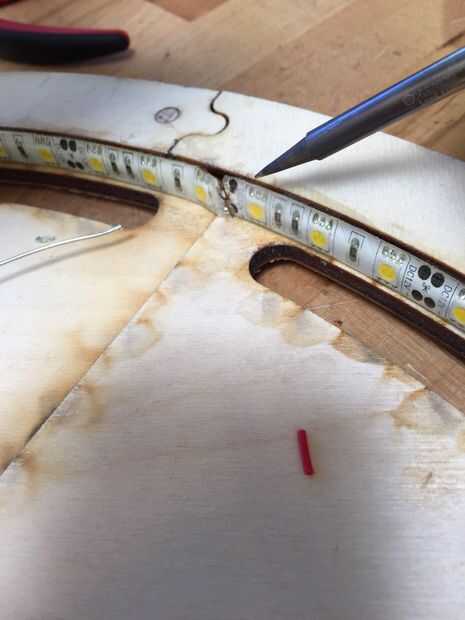

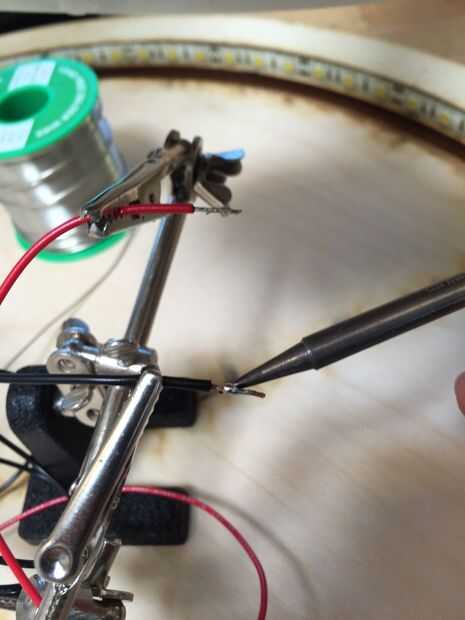

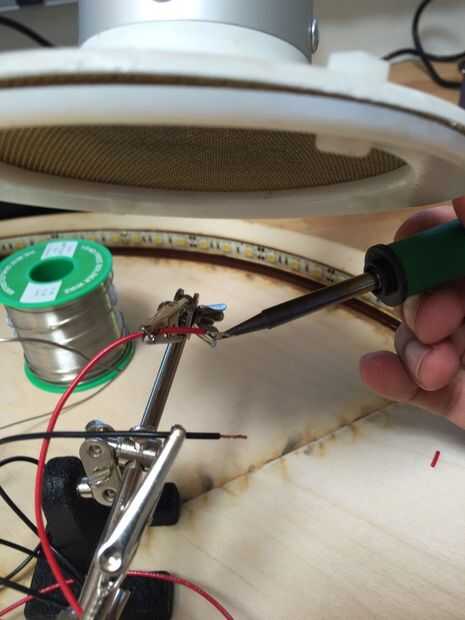

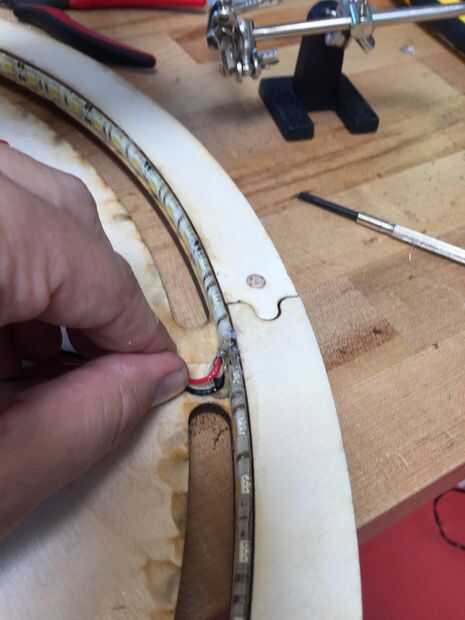

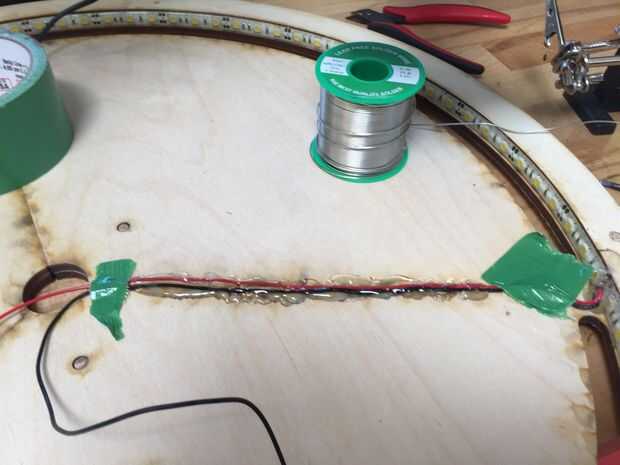

Con los LEDs en su lugar, pelado detrás el recubrimiento de plástico en el extremo de la tira para exponer los contactos de soldaduras, luego soldar los cables sólidos negro y rojo que más tarde sería conectar el atenuador. Siempre es importante garantizar una conexión estructural para cableado - nunca confiar en los contactos de soldadura para mantener las conexiones por cable en su lugar, esto inevitablemente provocará un cortocircuito. Para evitar esto, simplemente caliente-pegué los cables hasta la trasera, dejando suficiente holgura en los extremos para rehacer las conexiones si es necesario.

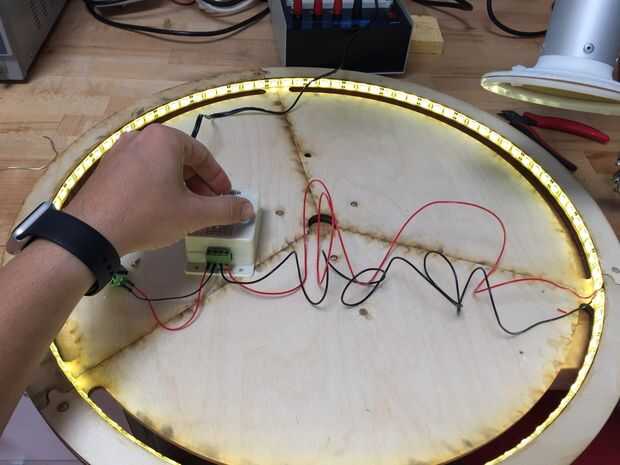

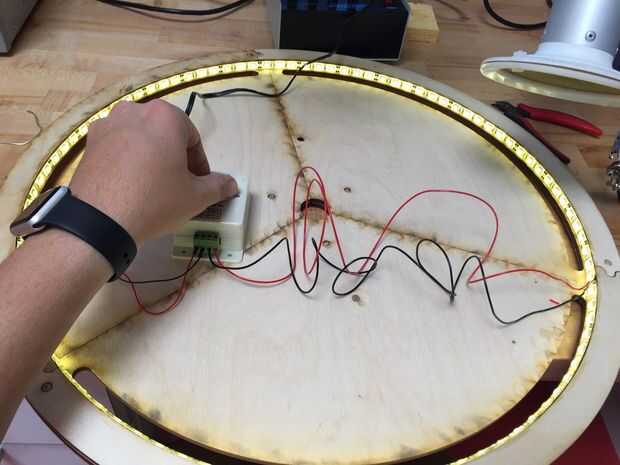

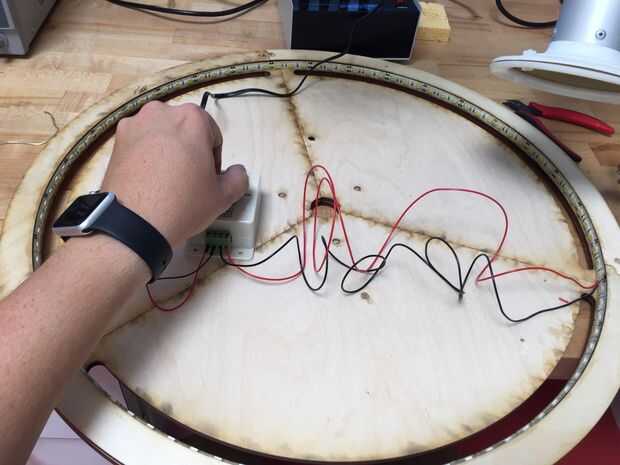

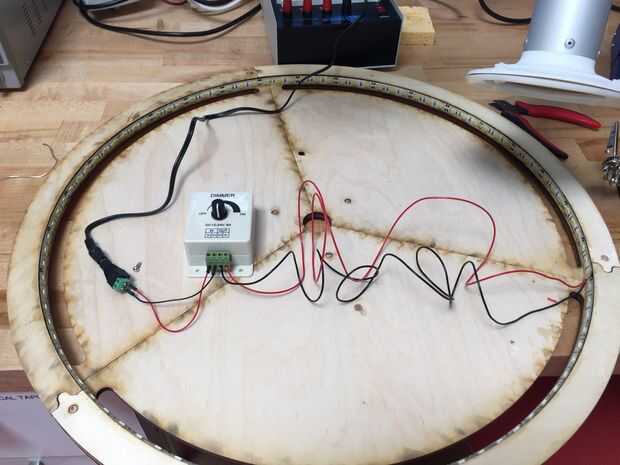

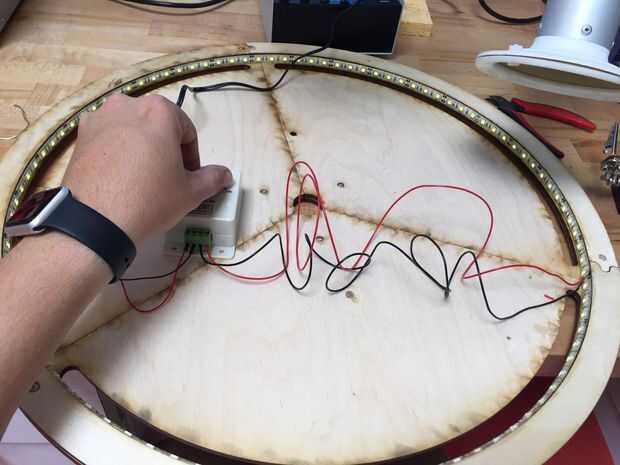

La caja del dimmer tiene contactos enroscada en él que son muy útiles para la prueba. Antes de montar el resto de la electrónica, he probado conectando el atenuador es trabajado! Honestamente es muy difícil que este mal, solo hay 4 conexiones (+ potencia en, + potencia de salida). Prueba en este caso es simplemente comprobando conexiones de soldadura mal.

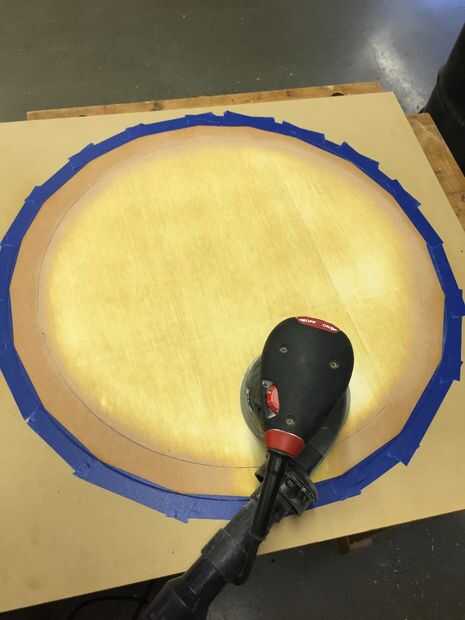

Una vez que la tira del LED fue epoxi sería en su lugar, llegó el momento de añadir la chapa a la parte delantera del disco. Chapa de este tamaño (que yo sepa) sólo viene con un soporte de papel. Si no, sólo dividiría a lo largo de las costuras, y también mantiene pegamento del que se filtra a través de la fina capa de madera. Necesidad de tanta transparencia como sea posible, lijado de la capa posterior del papel para obtener la la madera.

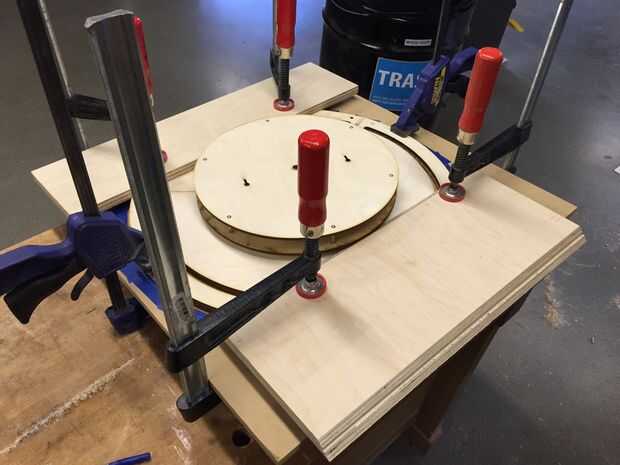

He dejado un borde de papel de 1" de ancho para permitir una mejor adherencia en el borde de la madera contrachapada y madera pegada y sujeta el disco da vuelta grande a la chapa.
