Easycap con receptor integrado de 5.8Ghz para FPV por menos de 20$ (6 / 9 paso)

Paso 6: Conectar el RX5808 a las fuentes de la antena, potencia y señal

El rp-sma para la RX5808 de la soldadura. Este podría ser el paso más difícil

1. empezar por arena poco a poco el escudo (parte metálica) de la RX5508 a la palanca de la soldadura más fácil.
2. Alinee el conector RP-SMA y los pernos superiores 2 del conector a la pantalla de soldadura
3. soldadura de los pines de 2 tierra del receptor al conector
4. finalmente la señal de antena con el conector correcto de la soldadura

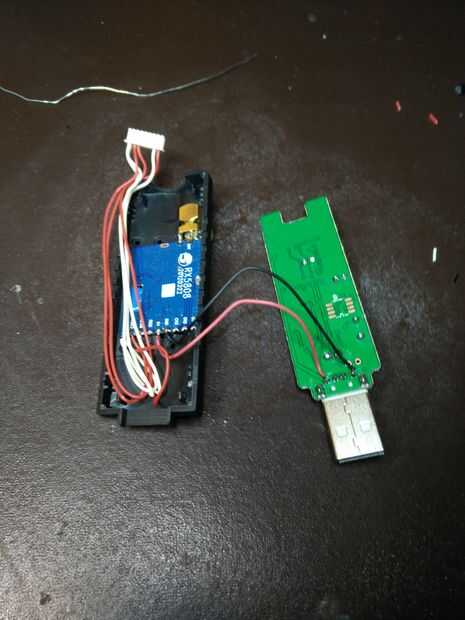

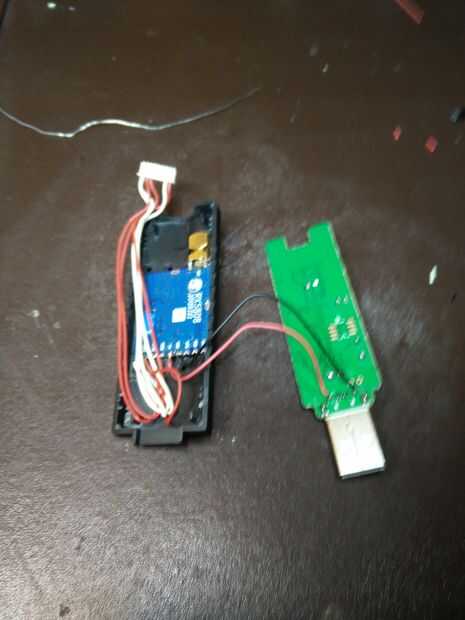

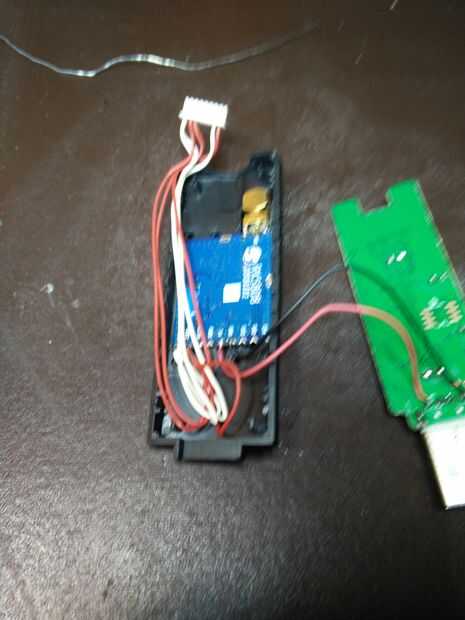

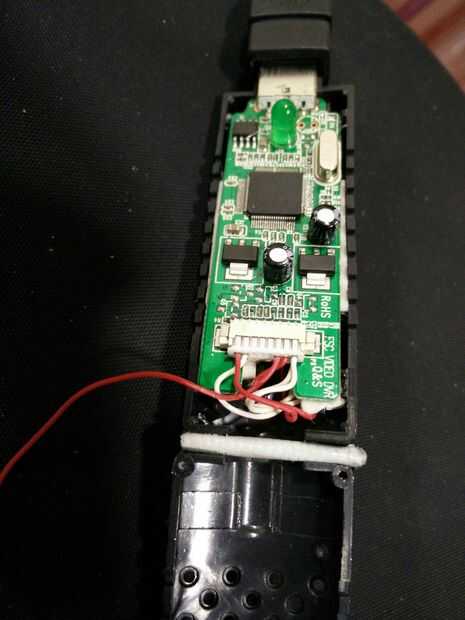

La soldadura de los cables (actualizado con nuevas fotos):

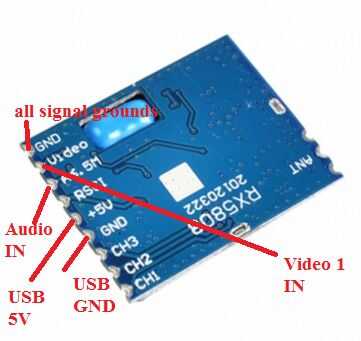

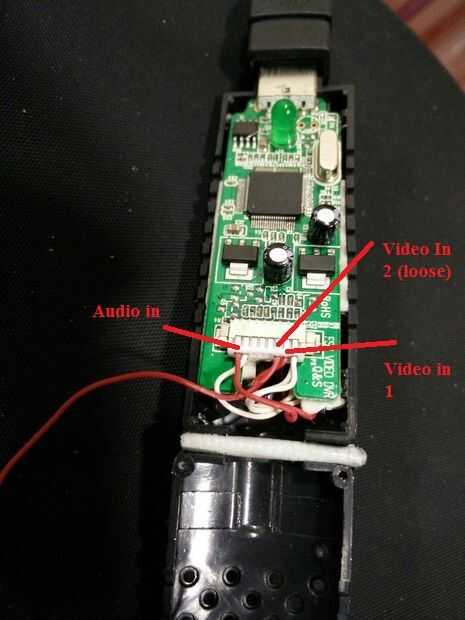

1. • Únete los motivos de señal (cables blancos) y la soldadura con el conector de tierra cerca de la clavija de video (más cable rojo hacia la derecha).
2. • Suelde el cable de video con el conector de vídeo (cable rojo hacia la derecha más)

3. • audio de soldadura en alambre para 6, 5M pin (pin más hacia la izquierda)
4. • planta de energía de la soldadura (desde USB) al pin gnd cerca de pin de 5v de la RX5808

5. • Suelde el cable de 5v (desde USB) al pin de 5v de la RX5808
