Paso 3: diseño de:
Hay muchos planes y ejemplos en la web, pero decidí probar mi propio porque lo necesitaba para satisfacer mis necesidades. Algunas de las cosas que tuve que considerar fue:
¿Cuánto espacio puedo ahorrar?
¿Qué pesado es?
¿Cuántos jugadores puedo poner en él?
¿Cuánto espacio necesita cada jugador?
¿Qué tan grande va a ser mi pantalla?
¿Quiero el teclado disponible?
Decidí hacer un arcade 2 jugadores; no tomó un montón de espacio para hacer esto que tuve que usar una pantalla plana.
Nota: (Un CRT monitor no caben en esta cabina) la mayoría de los monitores CRT tengan una profundidad de algo así como 26" pulgadas. Hay sólo 20" pulgadas de espacio entre la parte delantera y la espalda de este diseño del gabinete. Lo hice por lo que encajaría en (2) hojas de mdf.
No dude en cambiarlo que quieras que recuerde planificar todo lo primero.

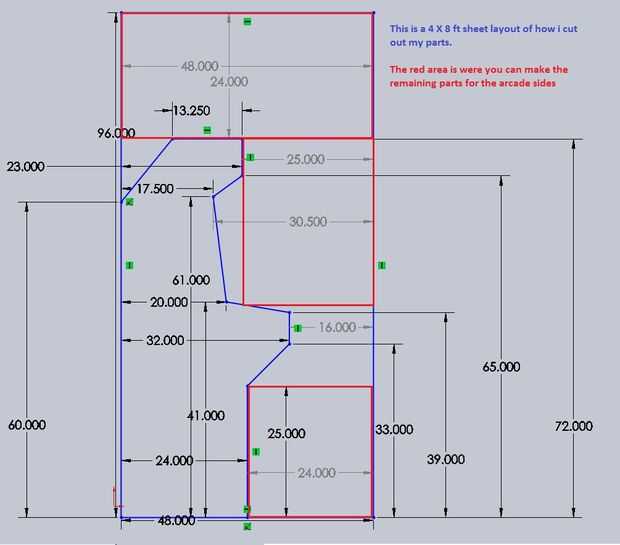

Me pareció muy útil seguir adelante y sacar todas las piezas necesarias en la hoja 4'X 8' pies de mdf.
Cómo mío había trazado está en la imagen publicada:
-Tenía una sola pieza de lado cortar de cada hoja de mdf y utiliza las partes restantes para cortar las piezas que van entre los lados de la arcada.

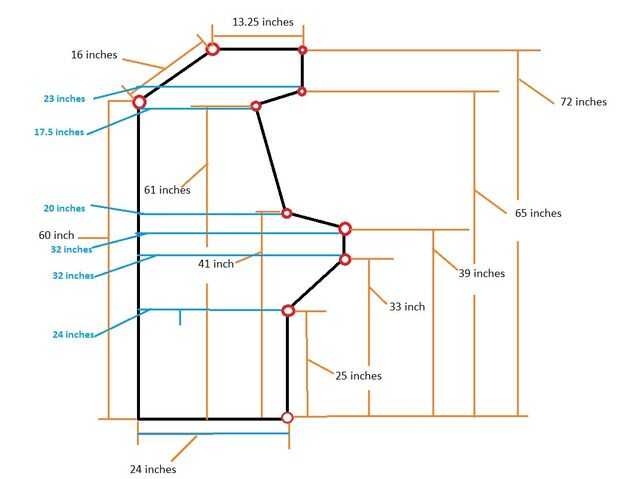

Vamos a empezar con los lados de la arcada. Aquí hay algunos dibujos y dimensiones de justo al lado. Recuerde que la parte frontal, superior, y piezas de la espalda son 24" pulgadas de ancho.

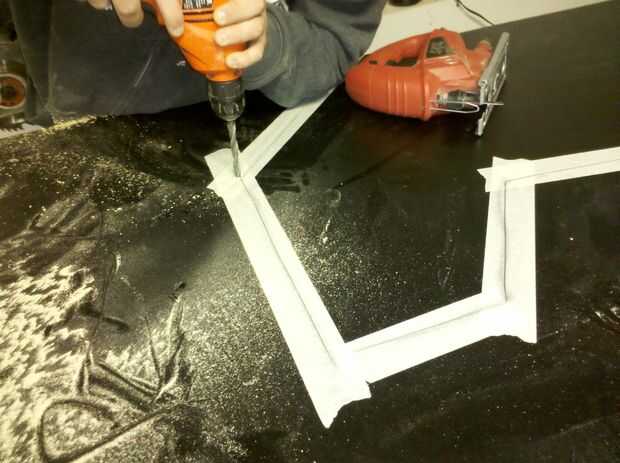

Esto es donde el palillo de la yarda viene muy bien. Medir a partir de la esquina inferior izquierda marca los puntos y trazar una línea recta entre cada uno. Asegúrese de que la línea es clara y recta porque vas a tener que seguir junto con una sierra de calar para cortar hacia fuera. En cada vuelta perforé un agujero para poder poner el juego en y corte otra vez en un ángulo agudo.

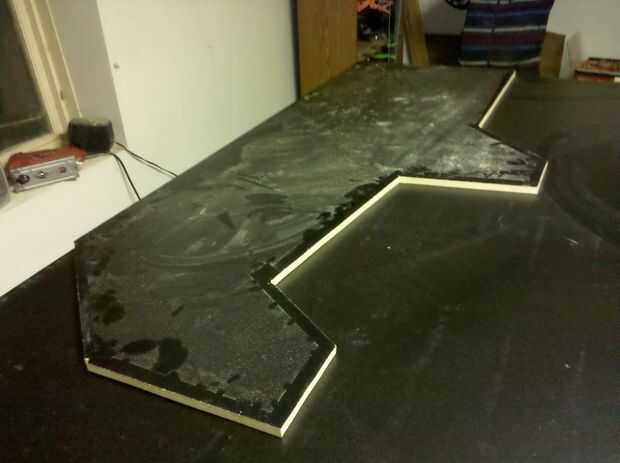

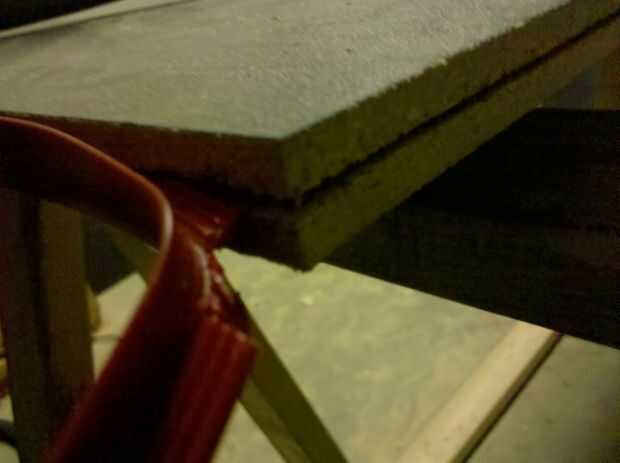

Una vez que se recortan los lados ahora es momento de sacar el router y los lados de la ruta. Cuando uso el router recordar obtener el corte exactamente en el centro de la población, porque si no, la moldura será centro. Me pareció mejor seguir adelante y cortar un pedazo de prueba y aplicar la moldura.
Si el tmolding se ajusta correctamente entonces usted está listo para ir.
(ADVERTENCIA: Mdf es malo para los pulmones y esto crea mucho polvo así que asegúrese de usar una máscara contra el polvo!)
Nota: es importante mantener el router sobre la superficie, si el router está en ángulo a en cualquier momento durante el corte la moldura estará apagado, así que tómate tu tiempo.

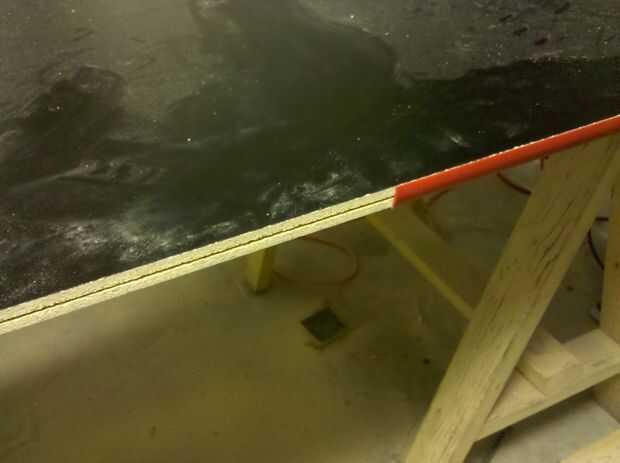

Enrutamiento de los bordes de los paneles laterales, el próximo paso es aplicar la moldura. Agarra el t-moldeado y empezar a aplicar desde la parte posterior. Suavemente y a lo largo del borde del martillo la moldura.

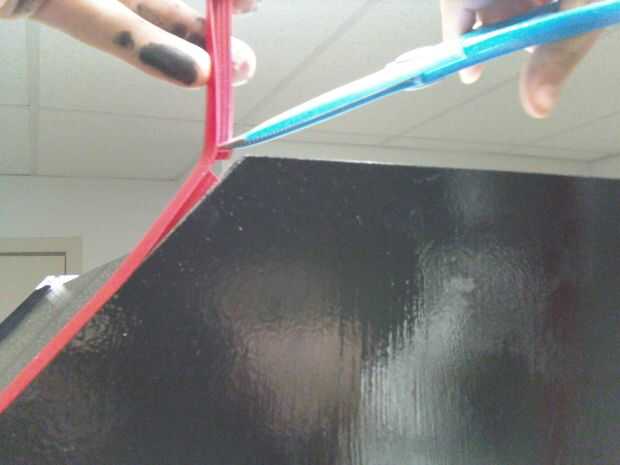

Al llegar a una esquina corte una muesca tan la moldura se dobla muy bien la vuelta de la esquina. Al llegar a un ángulo agudo hacer hendiduras poco y continúan golpeado en su lugar.
Una vez que corte ambos lados dibujar una línea 1-1/8" pulgadas en todo el camino alrededor de la parte exterior.
La razón para hacer este esquema es que un labio de media pulgada todo el camino alrededor de la arcada. Esto ayuda a proteger el arcade como lo que es fácil de ocultar los extremos de las piezas de anchura.

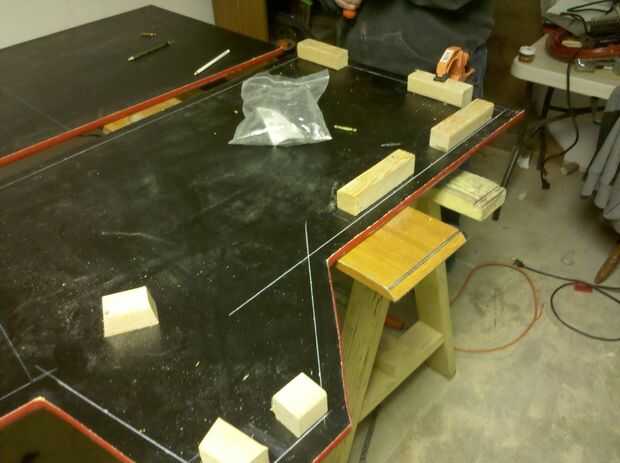

Las necesidades de la línea blanca a 1-1/8" pulgadas en todo el camino alrededor de la arcada, porque esto va a marcar fueron los soportes deben colocarse. Habrá otra medición basada en esta línea; por ejemplo, muestra cuánto las piezas interiores va a ser, sólo medir la sección transversal a la sección transversal y que será la longitud de la pieza. Por ejemplo: la línea superior pieza blanca es 11-1/2" pulgadas de largo por lo tanto él piezas para recortar la parte superior es de 11-1/2" x 24" pulgadas grandes.
Ahora Atornille los soportes hasta la línea blanca de todo el camino alrededor, asegurándose de que están siendo espaciados uniformemente a lo largo de la arcada.
Una vez que los bloques de corte, atorníllelos en su lugar. Asegúrese de que usted tiene más de un tornillo en cada soporte.

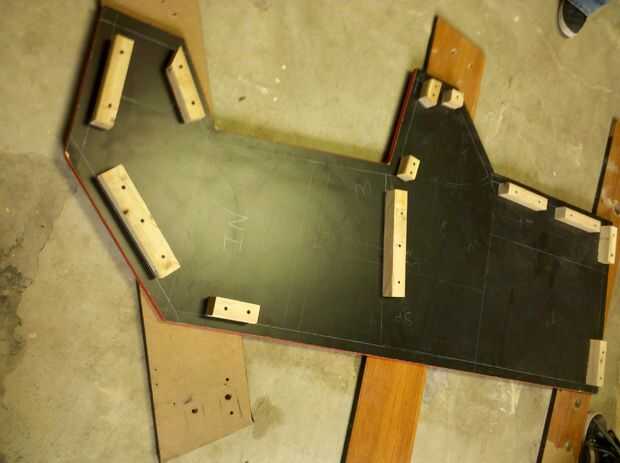

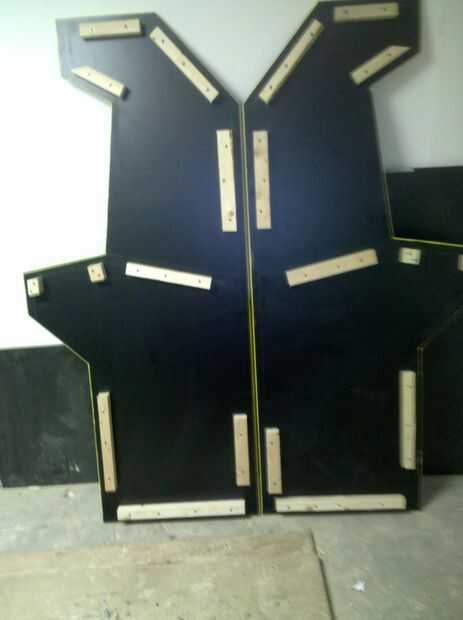

Debe terminar buscando simular la imagen de ejemplo cuando termine:
