E-Waste Speaker (5 / 5 paso)

Paso 5: Montaje de electrónica.

Basicamente é seguir una sequencia das fotos.

Você vai precisar de:

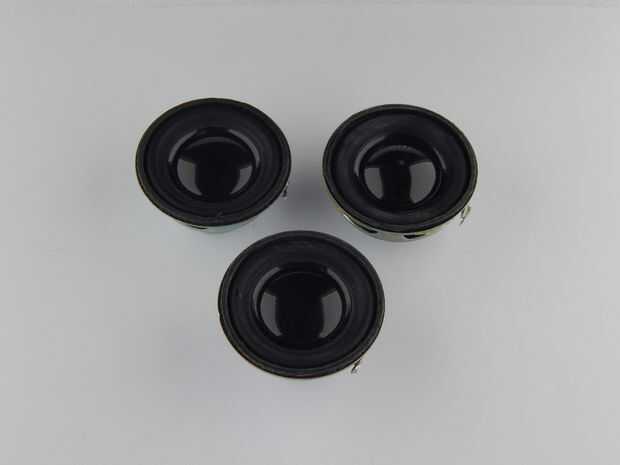

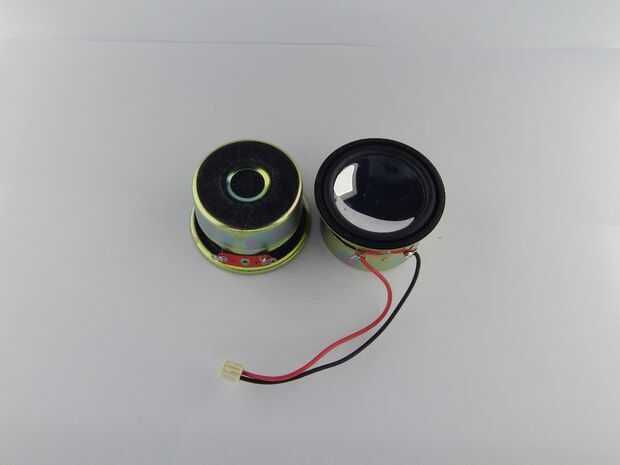

  • Auto falantes (grupos 3 pequenos e 2 grande, 40 e 50 mm);

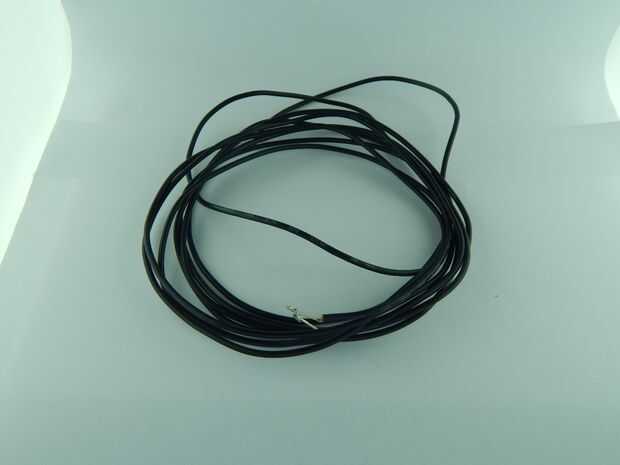

  • cabo de audio;

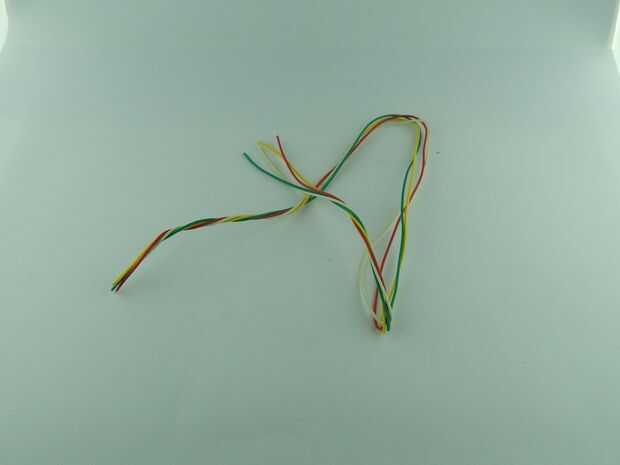

  • alguns fiozinhos;

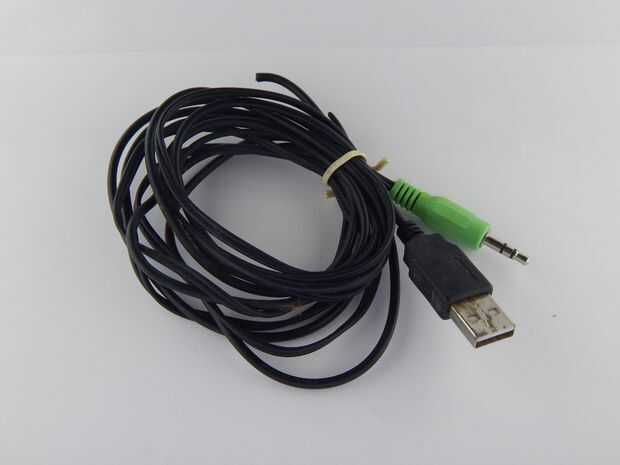

  • Cabo USB e o cabo de audio;

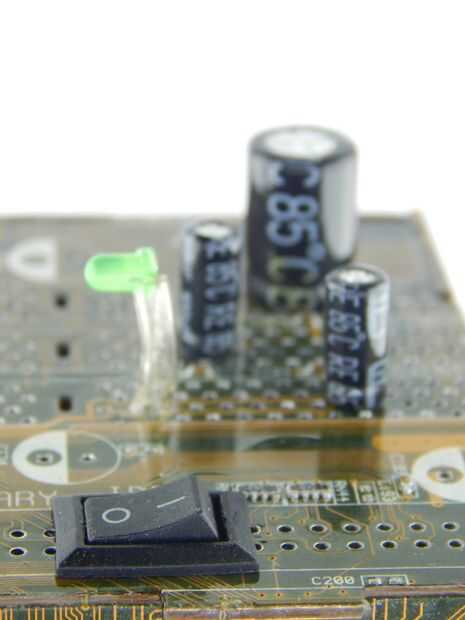

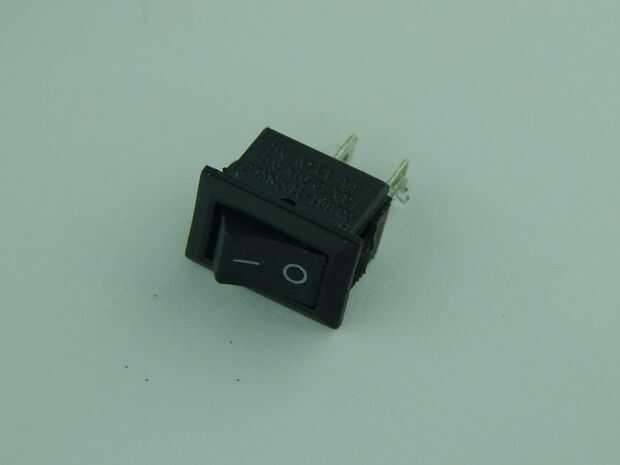

  • Botão Liga/Desliga (UE troquei o botão porque o vinha na placa era muito grande);

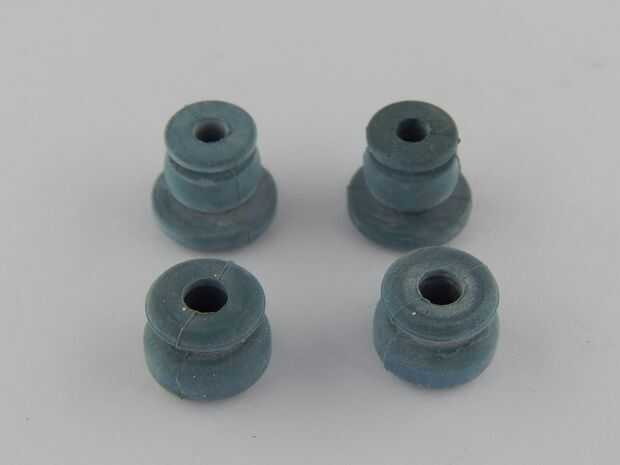

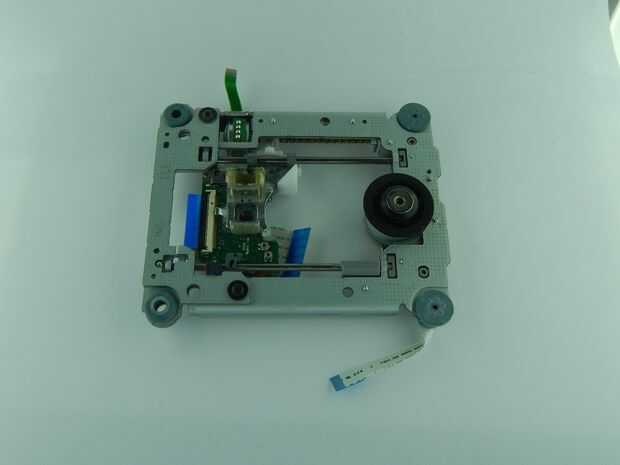

  • Borachinha de CD ROM;
  • Fazer de párr de estanho e solda de Ferro como soldas;
  • E.P.I

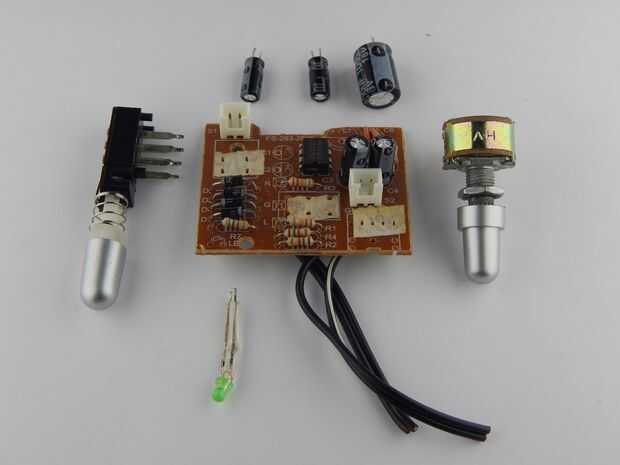

  1. Retirar alguns componentes hacer circuito amplificador de áudio;

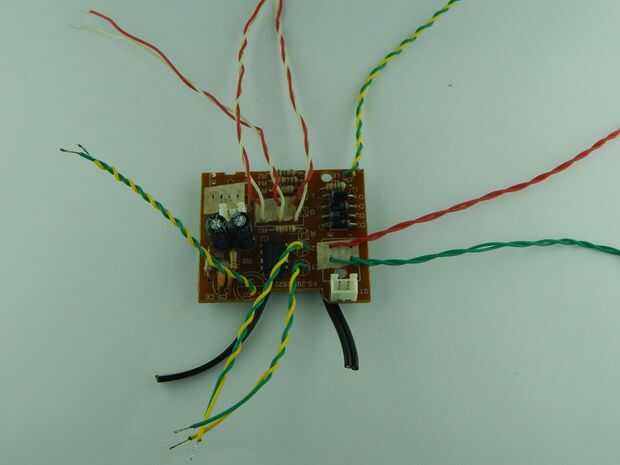

  2. Lo de soldar os fios nos lugares dos componentes circuito;

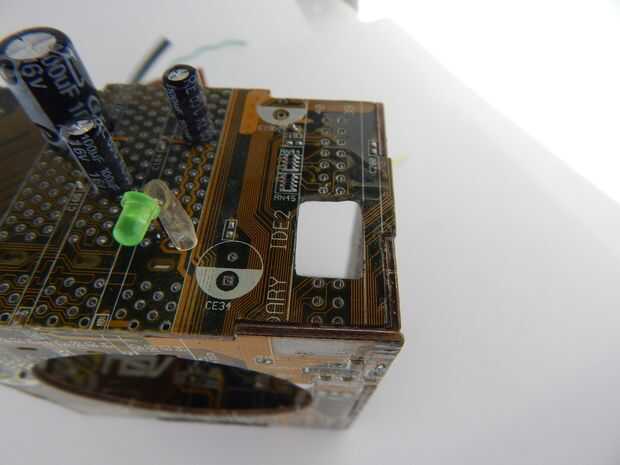

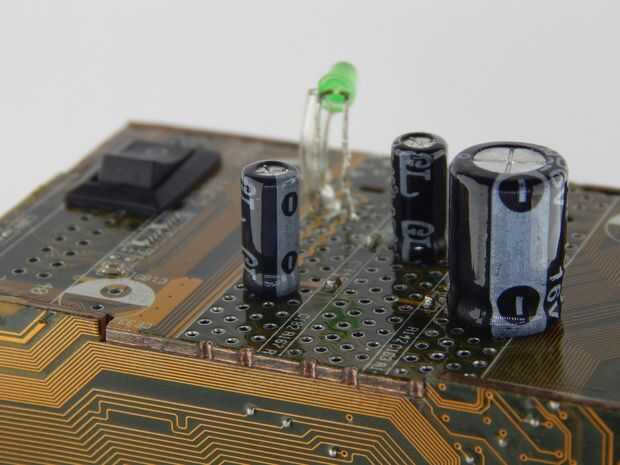

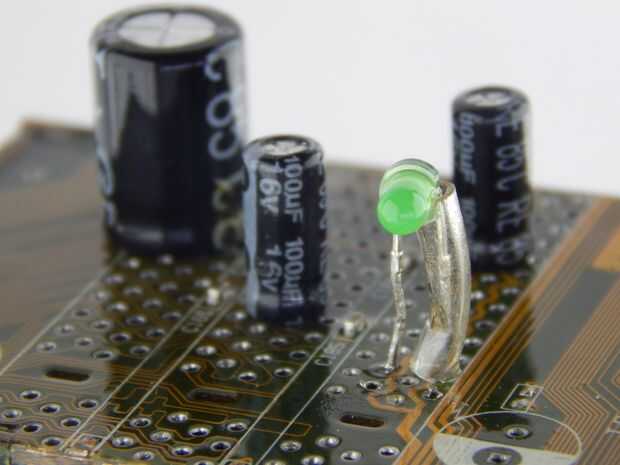

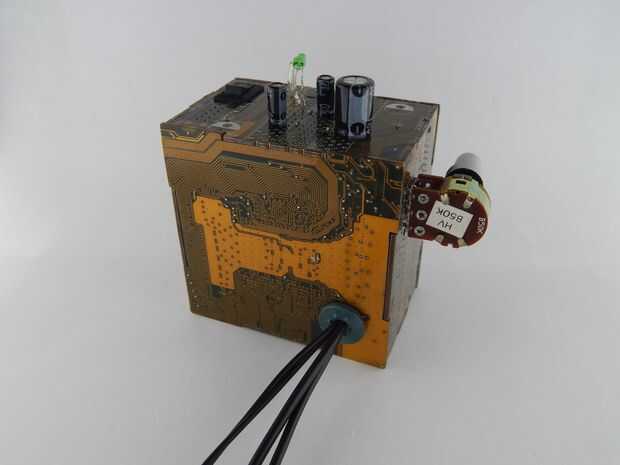

  3. Colocar os componentes hacer de lado da caixa, da melhor forma possível, e solda-los;

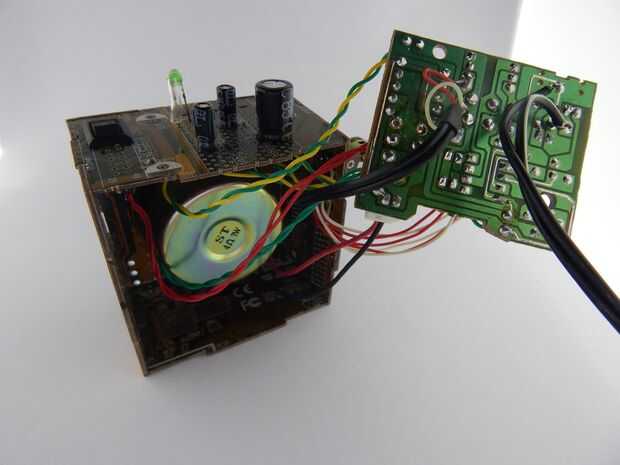

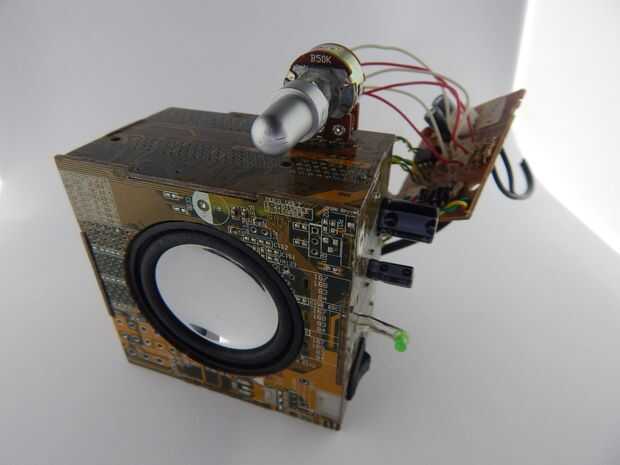

  4. Soldar os fios circuito sin componentes soldados na placa, os fios irão por dentro;

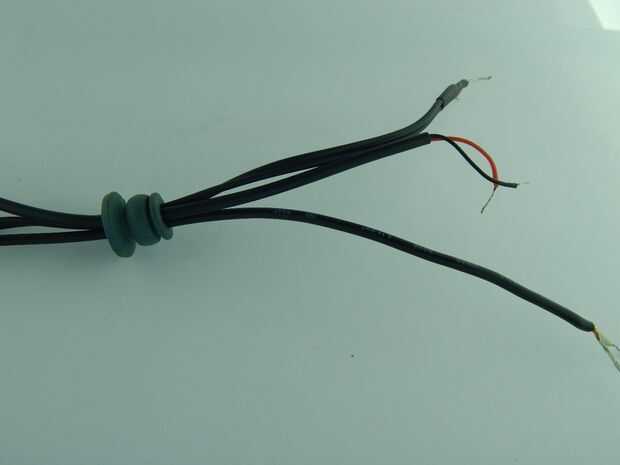

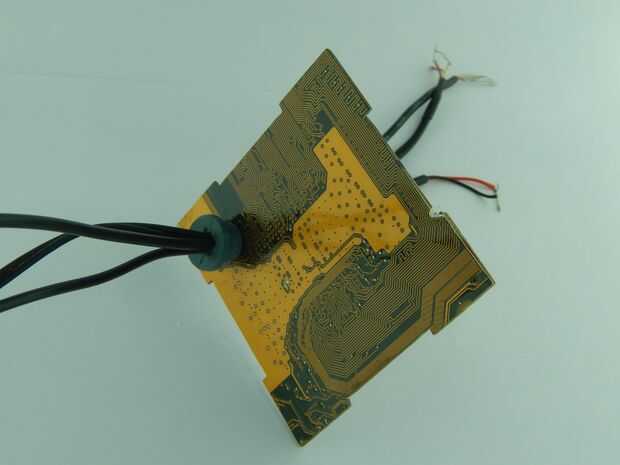

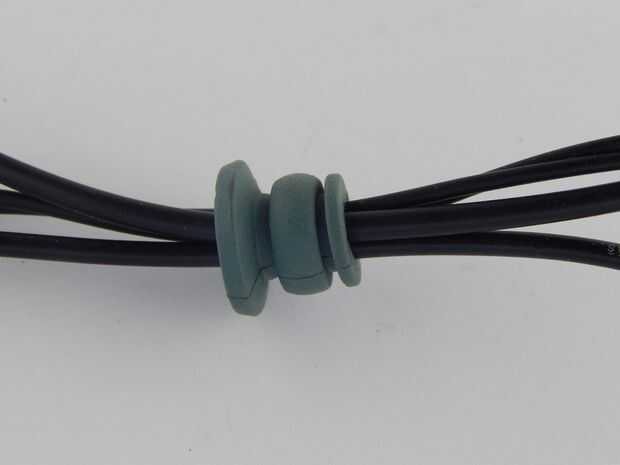

  5. Passar os cabos de USB e de Áudio pela un borrachinha leitor de CD-ROM;

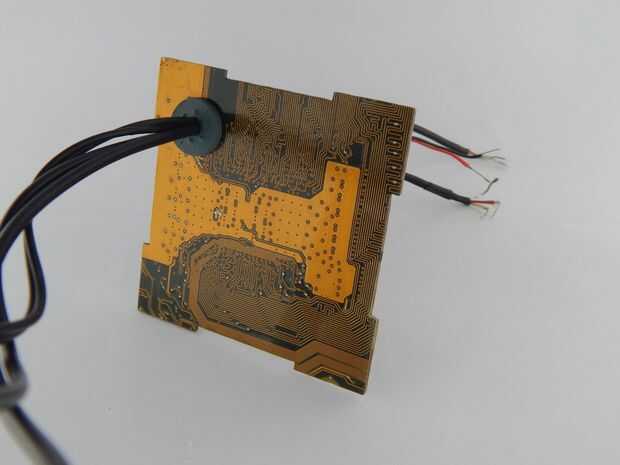

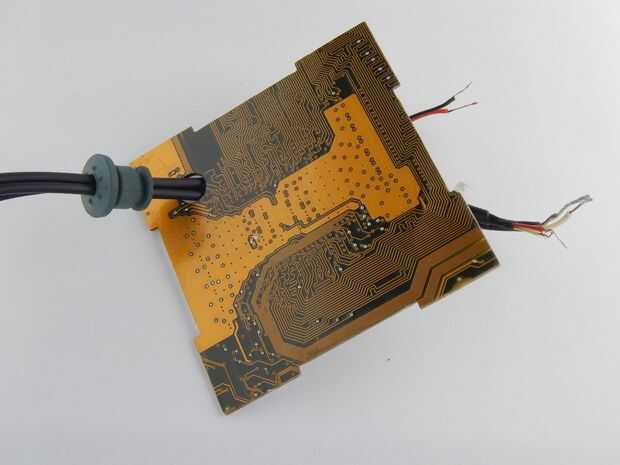

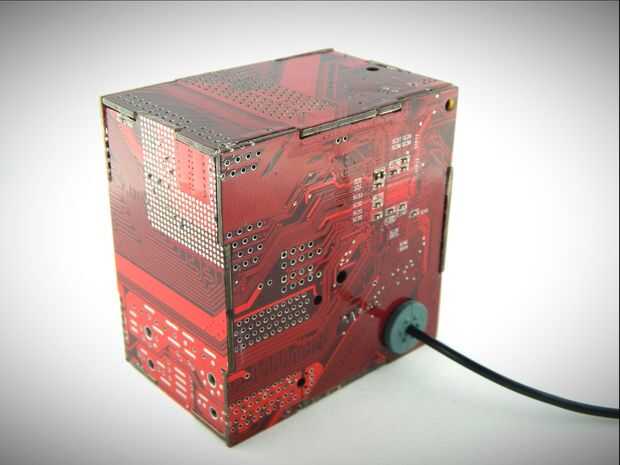

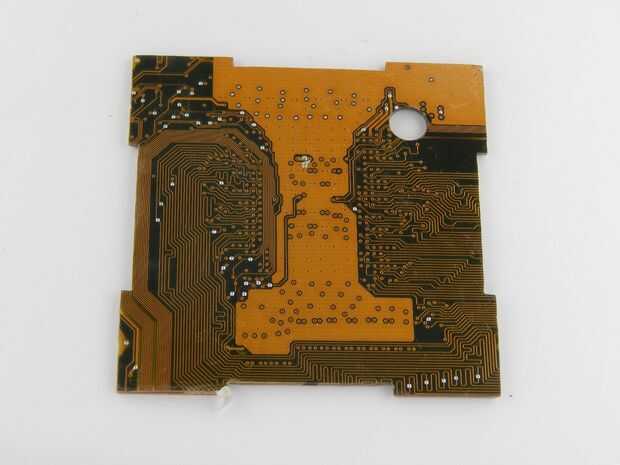

  6. Fazer um pequeno furo na Plaça da parte de trás da caixa, o suficiente para Fuchi borrachinha;
  7. Soldar os cabos no circuito;

Respuesta o passo 5, 6 e 7 para una caixa de outra.

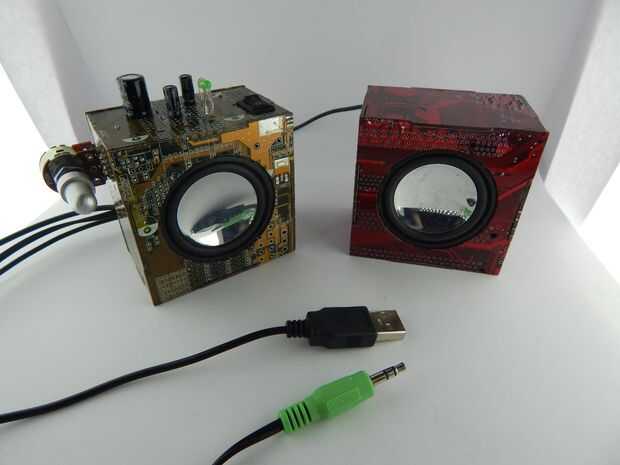

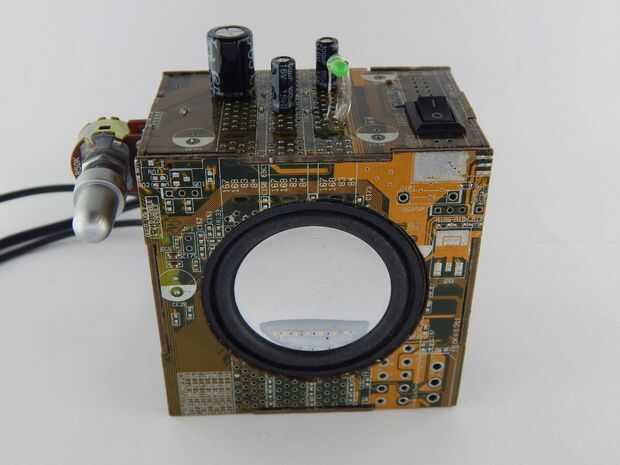

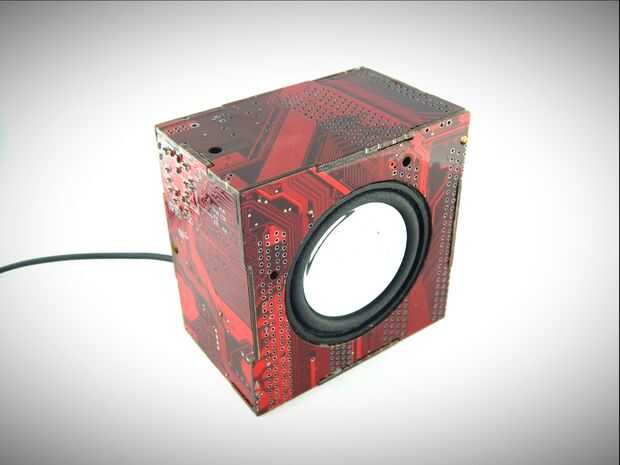

E...... Está pronto!

: D :D

ATENÇÂO: Un minha caixinha da uma pequena interferencia quando encosto na placa de cobre, isto pode ser consertado com una aplicación de verniz geral.

----------------------------------------------------

Básicamente es seguir la secuencia de fotos.

  • Se necesita: altavoces (3 utilizado pequeño y grande 2, 40 y 50 mm);
  • cable de audio; algunos fiozinhos;
  • Cable USB y cable de audio;
  • Botón On / Off (el botón porque he cambiado lo de la placa era muy grande);
  • amortiguador de CD-ROM;
  • Soldador y estaño para hacer las soldaduras;
  • E.P.I (equipo de protección personal);

  1. Eliminar algunos de los componentes del circuito amplificador de audio;
  2. Soldar los cables en lugares de los componentes del circuito;
  3. Colocar componentes en el exterior de la caja, lo mejor posible y la soldadura Circuito cableado de los componentes soldados a la Junta de soldadura, los cables serán adentro;
  4. Pasar los cables USB y audio de la banda de goma de la unidad de CD-ROM;
  5. Hacer un pequeño agujero en la placa posterior de la caja, lo suficiente para sostener la goma;
  6. Cables de soldadura en el circuito;

Repita el paso 5, 6 y 7 para otra caja.

y... eso es todo!

: D :D

Atención: Mi caja de una pequeña interferencia cuando en la placa de cobre, este puede ser reparado con la aplicación de barniz general.
