Pared Video de E-Waste de frambuesa Pi

Resumen:

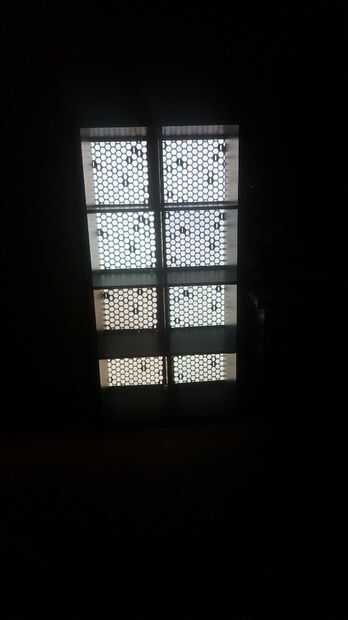

Este proyecto es un mural de video que tanto parece que se ha tirado de una película de ciencia ficción cursi y proporciona una iluminación suave y controlable a una habitación. He construido porque quería una luz que parecía agradable de su propio acuerdo y podría cambiar a cualquier color de la web. El kit de Hue es controlable, pero sólo se ve como una bombilla, que no me gustó. Vi un montón de monitores e-waste de la empresa, y nació la pared video.

Materiales:
1 estantería de Ikea Kallax (cualquier tamaño funcionará, pero esto se ve mejor si tienes un monitor para cada sección). Éstos suben en craigslist con bastante frecuencia. Costo: $30 en craigslist, cerca de $70 nuevos N 0.5" x0.5"

Soportes en ángulo. Mi sistema es amplia de dos niveles y cuatro de alto, usé tres soportes por cada nivel (uno en cada extremo y uno en el centro). Con 4 niveles, esto vino a 12 escuadras en total.

Tornillos para madera: acaba de obtener una caja de estas - son útiles. Usé 1 por soporte, además de 9 como anclas en varias partes del gabinete

Cuerda: Viejos cinturones de artes marciales actualmente trabajan maravillosamente, como se puede atornillar en ellos soportar mucho abuso. De lo contrario, estoy seguro que cualquier cable estándar haría bien.

N monitores de LCD: usé un batiburrillo de cosas que podía limpiar de cubo de basura electrónica de mi empresa. Idealmente, quieres a un monitor por sección de estante, pero estoy seguro de que hay otros arreglos que trabajan. Costo: Este proyecto sería terriblemente caro si se va a comprar estos, así que busca el e-waste. Personas tirar monitores perfectamente buena (pero anticuadas) todo el tiempo. No que ahorro se almacena a menudo tienen monitores, y puede a veces obtener ellos para realmente barato en las tiendas de excedentes.

N VGA Splitters: Necesita un divisor del VGA para los primeros cuatro monitores, además de uno de cada tres después de. Nota que usted tiene que usar divisores de potencia, como esta: http://smile.amazon.com/Port-VGA-Video-Splitter-M... No utilice los pasivos. Son más baratos, pero reducen el brillo, que disminuye el impacto. Costo: $12 cada uno.

1 frambuesa Pi + SD tarjeta: usé el B +, pero estoy esperando para migrar este sobre a un cero si puedo conseguir uno. Costo: Aproximadamente $40 para la configuración del todo.

1 HDMI -> convertidor de VGA: esto parece primitivo, pero la señal debe ser análogo a partir fácilmente. Splitters HDMI cuestan más de este proyecto. Costo: Se trataba de basura electrónica. Una nueva sería alrededor de $10.

N VGA Cables: Uno por monitor, más uno por el divisor, más uno adicional en caso de que uno va mal. Si cualquier monitores tienen única entrada DVI, asegúrese de conseguir un adaptador para así. Algunos monitores no toman señales analógicas. Usted podría conseguir un adaptador vga-hdmi para aquellos, pero sólo lanzarlas. Costo: En cualquier lugar que probablemente también chatarras monitores tiene un montón de ellos.

Cables de alimentación N: uno por monitor, más uno adicional en caso de una mala. Tenga en cuenta que no todos los monitores tienen corriente estándar (Dell en particular tiene un externo ladrillo algunas veces). Costo: E-Waste. Pensé que tenía un montón de extras hasta que iniciamos este proyecto e inmediatamente se dio cuenta de que necesitaba contenedor bucear otra vez, así que planee con anticipación.

1 cable Ethernet: es más fácil que un teclado, y la imagen aquí se presta bien a SSH. Costo: Debe haber al menos uno en cualquier recipiente de desecho respetable, pero una nueva debe ser alrededor de $1.

N regletas: cada separador tiene una toma de corriente, más una por monitor, más uno de lo PI si los monitores no tienen alimentación USB. Costo: No hay idea, tenía en una caja.

Costo total: mi generación era alrededor de $100. Los precios pueden variar significativamente basado en la disponibilidad de los desechos electrónicos y materiales de craigslist. Y ahora a la construcción...
