Paso 3: Oprima la tecla de detección
El jurado está todavía sobre la manera de tocar de detección por un lado e-no se puede. Existen diversos enfoques, cada uno con sus ventajas y desventajas; tal vez un enfoque combinado finalmente resultará mejor. Comencé con la idea de usar fuerza resistencias sensibles (FSRs) para hacer el trabajo pero eran demasiado delicados. Aun cuando pensó en una manera de fortalecerlas para arriba perceptiblemente y protegerlos con diseño cuidadoso de las manos y llegó incluso a decir que este tipo de detección es de uso delicado y no su juego diario en la mano de barro, FSRs cayó por debajo de la marca.
Algunas otras tecnologías prometedoras fueron discutidos dentro del grupo de e-no se puede alimentar y algunos de los que se ven realmente bien para el futuro y no tan futuro (ahora o casi ahora) utilizar. Simplemente no tengo acceso a la Universidad investigación materiales y tecnologías necesarios para utilizar excepto uno que probablemente debo miro pronto, pero se me olvida que uno es ("yo no soy un robot").
Así que clase de deambular un rato y se metió en mi vieja música electrónica haciendo foro (www.electro-music.com) donde vagué alrededor discutiendo 3D impreso cajas, formas de control de música, finalmente tropezó basados en Arduino sensores capacitivos como forma de control de la música. Así que hice uno. Dos nodos capacitivos y una frecuencia modulada sonido woo-woo (bueno, algunos de los nombres más famosos en la historia de la música electrónica hizo woo-woo sonidos:). Luego esta misma mañana en aproximadamente 4:00 que tuve una epifanía, usted sabe - la bombilla de luz por encima de mi cabeza salió!
Repente me di cuenta - y creo que esas chispas de imaginación son enviados, ser inspiración divina por naturaleza, pero usted puede pensar en otra cosa y eso está bien - que capacitiva de detección podría utilizarse para añadir toque de detección en manos e-NABLE si sólo las puntas de los dedos eran conductores. Bueno, afortunadamente filamentos conductores de impresión 3D están disponibles ahora de al menos tres fabricantes entre ellos ProtoPasta, que hace que sea asequible, aunque un poco más alto de resistividad (15 vs en Ohm-cm 1,0 Ohm-cm o 0, 75 Ohm-cm en otras marcas). Esta resistencia es mucho más baja para el trabajo.
Así que hablé con mi amigo Matthew Gorton en www.printedsolid.com sobre la compra de algún conductor filamento y me dijo que haría un esfuerzo para hacerme un buen negocio ya que es para e-no se puede. ¿Tal vez debo saber al vendedor de autos sobre e-no se puede obtener un descuento? ¿Corredor de bolsa? ¿Al doctor o dentista? OK, basta de esa tontería. Mateo es un gran tipo y me puso ningún problema.
Luego tengo pensado imprimir una mano en 135% (de una mano estándar que es 100% y realmente pequeño - sub 100% manos también existen ahora) que es de un niño más grande tamaño mano como ya tengo un 100% a mano para probar los tamaños. Creo que el 135% es nuestro tamaño comúnmente impreso. También el kit de piezas que tengo y mi familiaridad son para el diseño de Raptor Reloaded por lo que va a utilizar que uno nuevo.
Las cuerdas en la mano se reemplazará por Adafruit hilo de acero inoxidable utilizado para la electrónica portátil que debe ser fuerte y lo suficientemente suave y también conducir la electricidad desde los dedos al procesador. Es suficiente una descripción del futuro planes para que usted consiga en la ranura de donde vamos a ir con el sensor táctil capacitiva, ¿dónde estamos ahora?
Bueno tenemos un prototipo de trabajo que detecta capacidad y detecta aisladores, conductores y manos humanas, si son lo suficientemente grandes o flex realmente la sonda del condensador. Su funcionamiento es básicamente el circuito tiene dos nodos: tierra y sonda y una capacitancia creado por las líneas de flujo eléctrico que existen entre los dos nodos pueden medirse electrónicamente con una resistencia que está formado un circuito RC. El Arduino digital cambia la entrada de bajo a alto y mide el tiempo que tarda el circuito RC llegar a un estado alto, luego lo hace otra vez de alta a baja. Esto proporciona un tiempo en que se informa como un número entero largo que el software de Arduino.

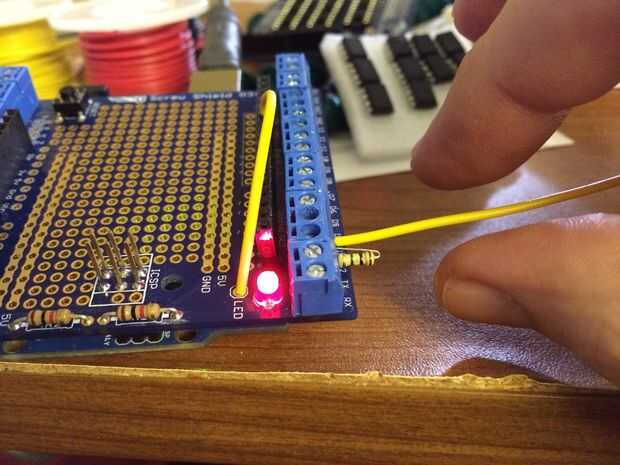

En fotos subiendo de la sección por encima de todo esto se muestra un circuito de prueba temprano escribiendo, haciendo que un LED parpadee con frecuencia inversamente proporcional a la capacitancia.
Más tarde escribí una extensión para el código que envía datos de dos sensores sobre el puerto serial a un programa de tratamiento que desempeña una sinusoide modulada de frecuencia de sonido que es muy interesante variar moviendo mi mano cerca o en contacto con el nodo de la sonda. Detección capacitiva actúa como un sensor de proximidad, así como la presión, puesto que ambas acciones distorsionan el campo eléctrico.
Es importante tener en cuenta que los objetos que no distorsionen el campo eléctrico como pequeños objetos no conductores como un peine por ejemplo no serán detectados. También variará el movimiento de los dedos en el sensor de salida por lo que es incierto a lo útil capacitiva de detección estará en la aplicación de la mano de e-no se puede. Tal vez sea más útil para entretenimiento o fines artísticos cuando todo es dicho y hecho, no podemos decir con certeza en este momento.
Arduino y el código de la aplicación de música capacitiva dual sensor de procesamiento se unen aquí.
