Paso 8: Software, primera prueba!
Por ahora tenemos nuestra máquina muy robusta, con el firmware en el arduino y el software en el equipo, poco su tiempo para aprender un poco sobre cómo usarlo y cómo calibrarla!

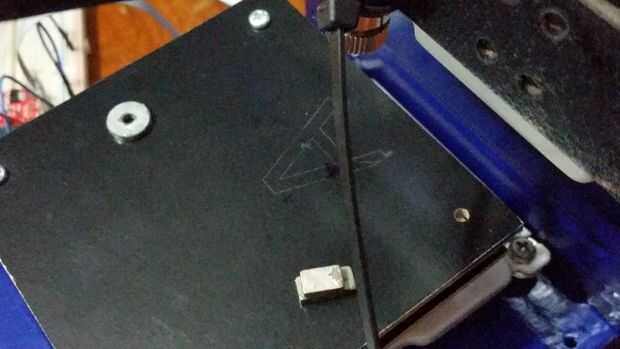

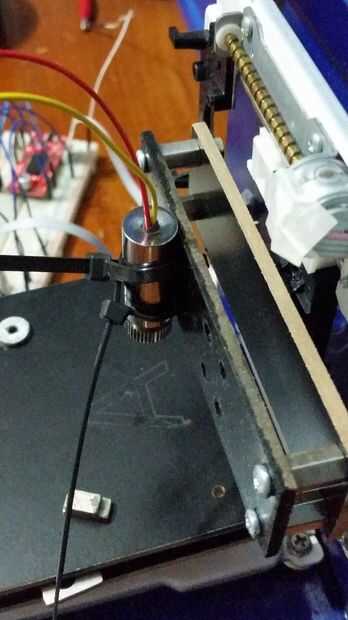

Recomiendo si para esta pruebas puede anexar un marcador de algún tipo a la máquina en lugar de un láser, ya que su mucho más visibles los defectos o desviaciones. También se puede ver sin gafas ni nada.

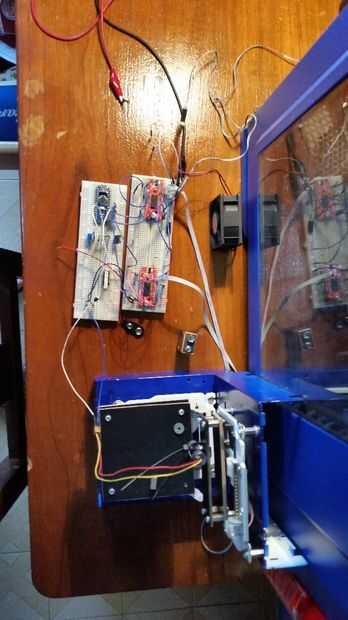

Ahora en primer lugar, conecte la fuente de alimentación auxiliar, el USB desde el arduino al PC, abrimos que nuestro GRBL controlador y elija la derecha Puerto y Baudios (que podemos ver cuando nos descargamos el firmware GRBL para nuestro arduino, el valor predeterminado es 115200) hit Connect, si todo está bien debería ver la configuración de la máquina otra vez lo vi en las pruebas para la electrónica.
Ahora ahora, manualmente mover esta máquina es realmente gracioso y todo... por unos 10' después de queremos poner algunas imágenes para grabar! Para ello vamos a necesitar un par de cosas:
- Un software que puede enviar GCODE a la máquina (ya tenemos que, es el regulador GRBL)
- Un software que puede transformar una imagen en un camino (yo uso GIMP)
- Un software que puede transformar la ruta Gcode (yo uso una extensión de GIMP)
- Una imagen
Ahora, lo único difícil de encontrar es el software que transforma ruta Gcode, utilizo una que este instructable usos (de hecho yo usé un montón de cosas de este instructable jaja):
Después de eso, lo que hago es esto:
- Crear una nueva imagen en gimp que es de 43 x 43 mm
- Abrir una imagen en gimp (preferiblemente sin colorear, por ejemplo, pusheen lineart, slayers lineart, etc.)
- Cambiar el tamaño de la imagen para ajustar la lona de gimp
- Haga clic con el botón derecho la imagen y presione "Rastro BMP"
- Esta es la parte donde si usted elegido un lineart imagen te costumbre tiene problemas
- Ajustar los niveles hasta que te queda un vector que se adapte a sus necesidades
- Seleccione ese vector y pulse en la ficha ruta de acceso "Objeto a ruta"
- Seleccione una de las extensiones "Grabador del Laser" "Láser" Presione Aceptar, et voilá tienes gcode de su imagen
- Abra el controlador GRBL, conectar a la máquina
- Seleccione la gcode que usted acaba de crear

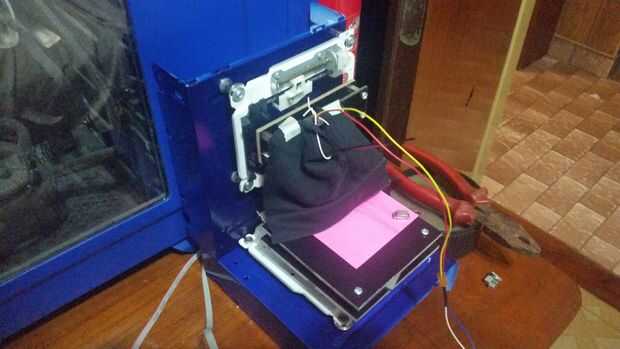

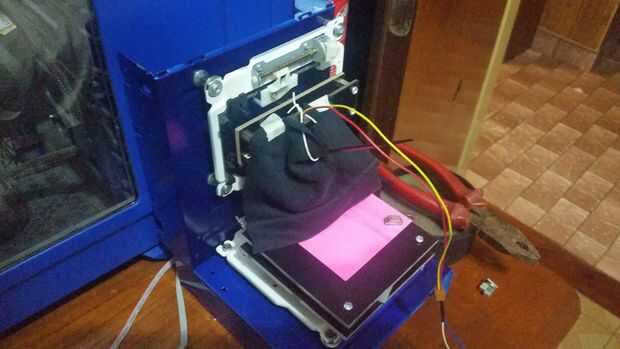

- Enviar y ver que quemar! (la imagen del curso)
