DVD grabador del Laser (9 / 12 paso)

Paso 9: Diseñar el caso

Para esta parte, vamos a utilizar las piezas del caso que ponemos a un lado en los primeros pasos.

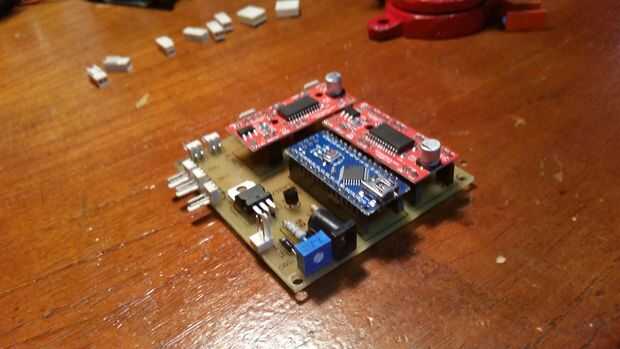

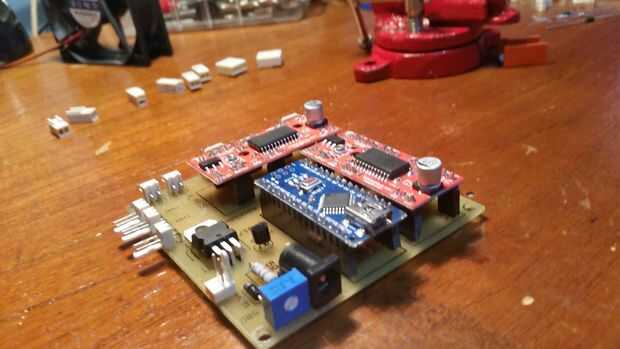

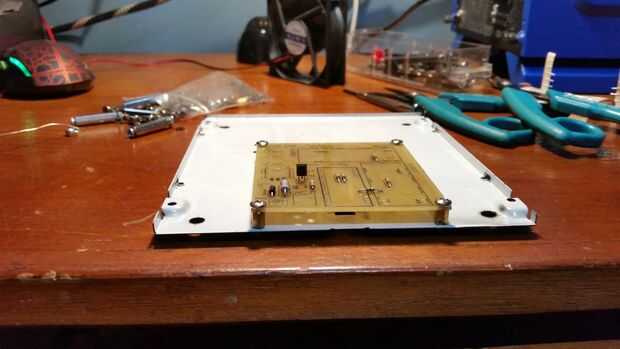

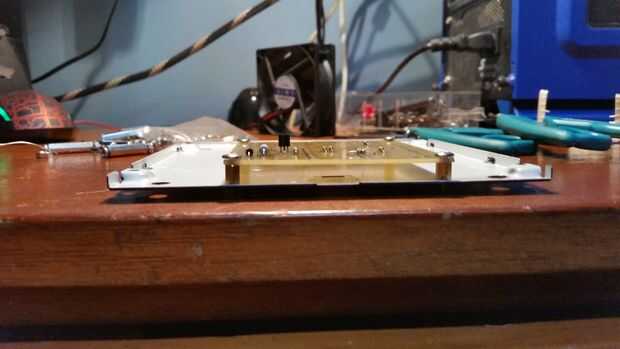

En primer lugar creo que de donde lo quieren poner la placa base si su en la base o en la "mochila", o en algún otro lugar! Después que has hecho que todo lo que tienes que hacer es colocarlo allí con algunos espaciadores. Compré mi, pero puede salvar un montón de ellos de motherboards viejos si tienes acceso a cualquiera.

Algunos consejos al diseñar su caso:

  • Medida medida medida. Muchas veces que tengo muchas ideas en mi mente y olvide de ver si realmente encajan entre sí, o incluso si se ajustan a donde quiero ponerlas así que termino rediseño mucho, que es muy frustrante. Aprender de mis errores!
  • Esperar para hacer la figura cuando todo ya está en marcha. En este proyecto yo tantas ganas de pintarlo que pinté como cada vez que dibujé un agujero en él. Fue una muy mala idea ya que algunas de las pinturas que usé no apilados para arriba muy bien así que tuve que arena (mucho) y la mirada cortante de endresult muy bien en la base D: (la mochila parecía grande tú)
  • Tener cables de mente que ir en y hacia fuera!!!! Vas a necesitar (al menos) un cable para la alimentación y un cable para el USB. Así que cuando usted decide donde poner la placa en tu caso, sabes que al menos 2 cables tendrán que llegar allí!
  • Ver que es cuadrado! para este proyecto es muy importante que lo tratan para que el resultado final a ser cuadrado!

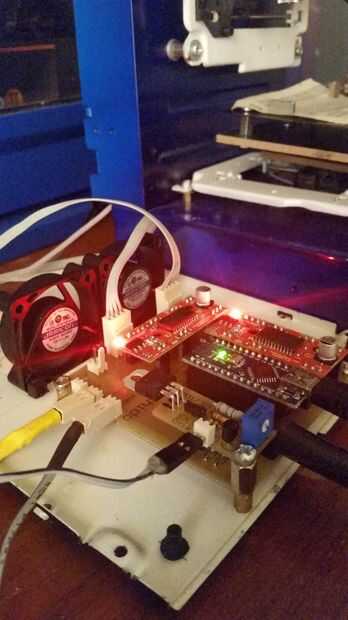

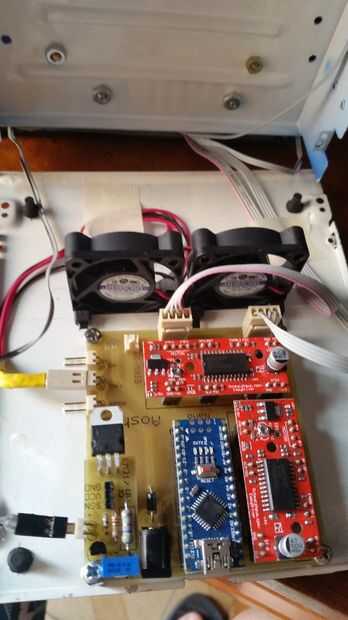

  • Ventilación también es muy importante para este proyecto ya que el easydrivers realmente caliente si dibujan demasiado actual, así que tener en cuenta que tienes que poner al menos un par de refrigeradores, o disipadores de disipators muy buena
  • No tenga miedo de cometer errores, todo se puede ahorrar!

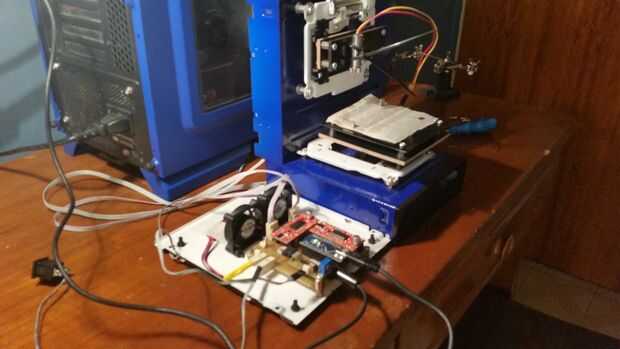

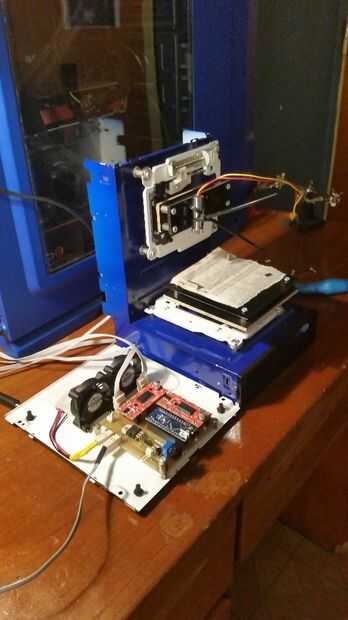

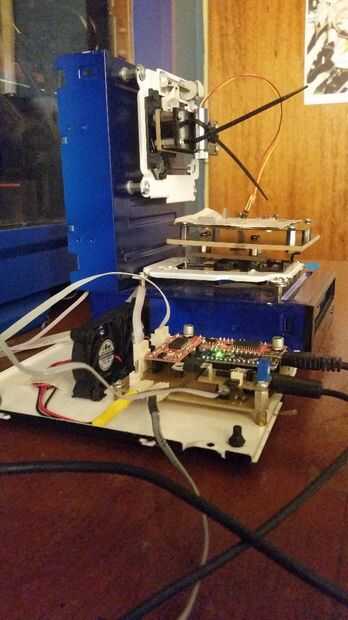

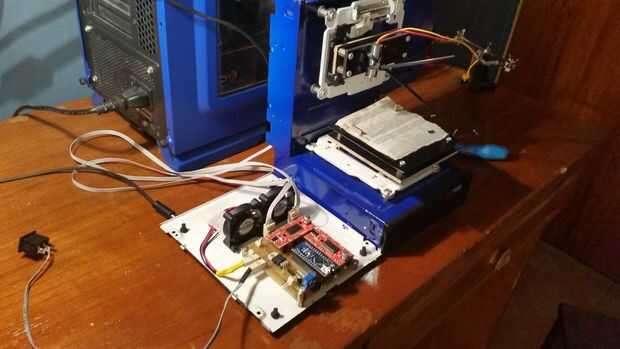

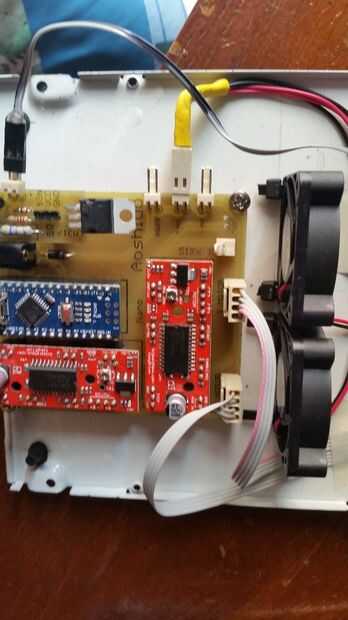

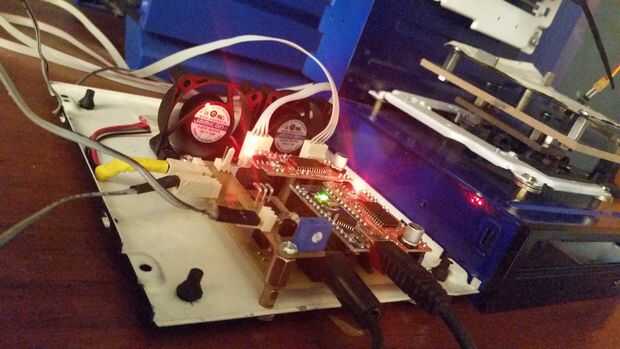

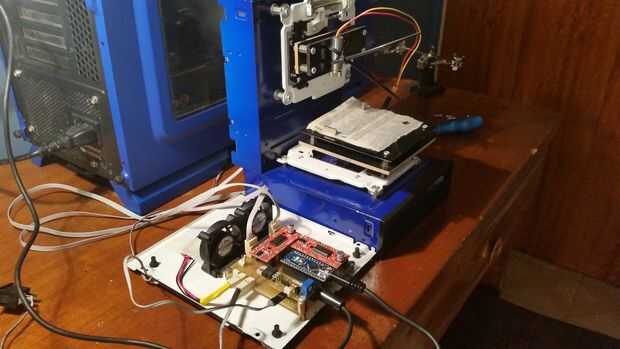

Has puesto unas fotos de mi apariencia en el interior, no dude en utilizar como inspiración o simplemente replicarlo!
